13.7. Фары

1. Если предпринимается экстренная регулировка, установите автомобиль в 5 метрах от стены или ворот гаража и нарисуйте показанную на иллюстрации ниже диаграмму. Отрегулируйте фары так, чтобы средняя точка светового пучка при включенном дальнем свете н стене находилась примерно на той же высоте, что и средняя точка фары. Включите ближний свет и нанести световую границу примерно на 65 мм ниже упомянутого светового центра.

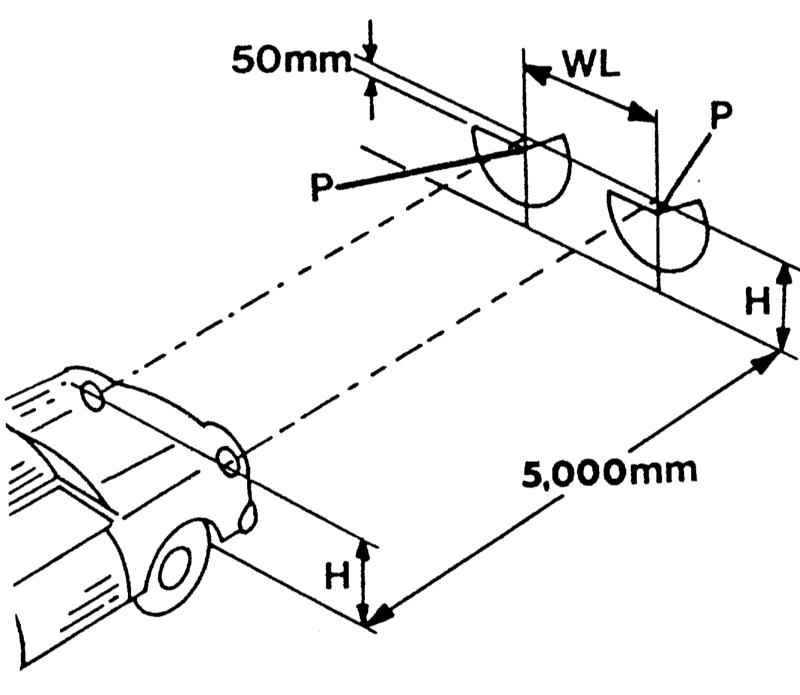

Диаграмма регулировки фар. Размер между стрелками слева вверху у моделей Primera должен составлять 65 мм

H — высота фар WL — расстояние между фарами P — средние точки фар

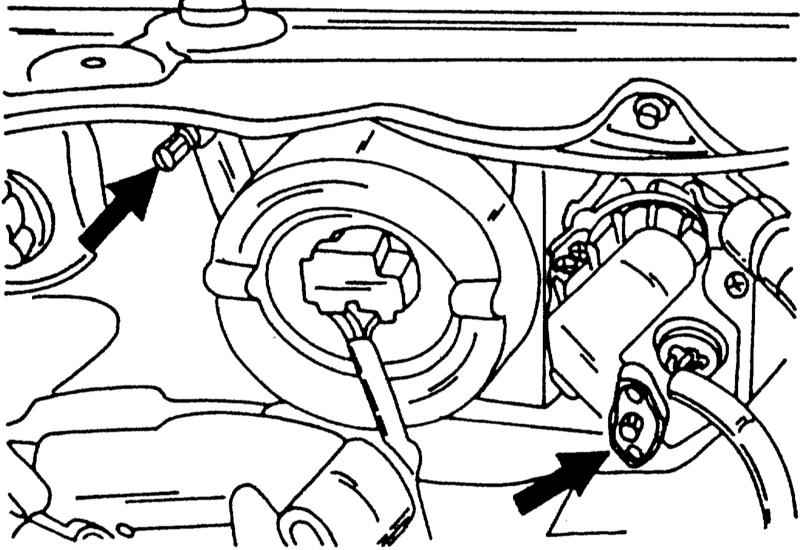

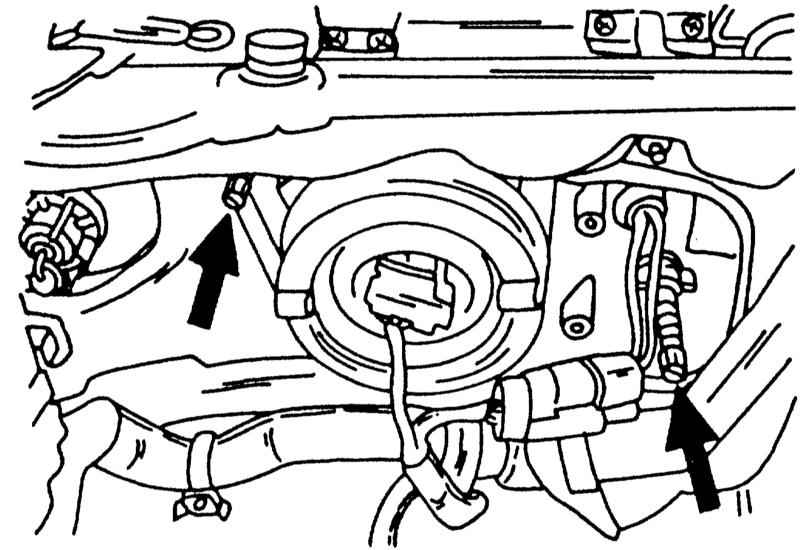

2. Чтобы отрегулировать луч по горизонтали, вращайте показанный справа винт, чтобы регулировать луч по вертикали, вращайте винт, показанный с левой стороны.
3. Прежде чем регулировать фары, в шинах следует создать соответствующее Спецификациям давление.
4. Установите автомобиль на ровной поверхности, бак должен быть заполнен. Как уже упоминалось, описанная регулировка только ременная.
5. При первой же возможности фары следует проверить и отрегулировать оптическими приборами.

1. После отключения штекера удалите колпачок. Для этого нажмите колпачок внутрь и поверните влево.
2. Сожмите стопорные пружины лампы и выньте ее. Не трогайте новую лампу голыми пальцами.
3. Производите замену как можно быстрее, чтобы на рефлектор не могла попасть пыль через отверстие от лампы.
4. Установите колпачок в обратной последовательности.
5. Подключите штекер.
6. В заключение проверьте регулировку фар и при необходимости отрегулируйте в мастерской, или временно отрегулируйте, как было описано в Главе Кузов.
