4.2.8. Снятие и установка распределительных валов и толкателей клапанов

1. Отсоедините отрицательный провод от батареи.

Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие!

2. Снимите крышки головки цилиндров (см. Раздел Снятие и установка крышек головок цилиндров).
3. Снимите цепи и звездочки привода ГРМ (см. Раздел Снятие, проверка состояния и установка цепи и звездочек привода ГРМ).
4. Промаркируйте крышки подшипников распределительных валов. Двигаясь в порядке обратном показанному на иллюстрации, в 2 ÷ 3 приема ослабьте болты крепления крышек.

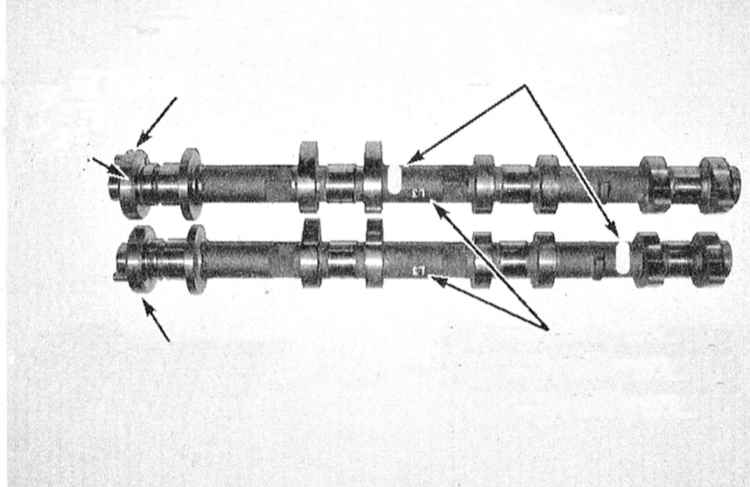

5. Снимите крышки подшипников и извлеките из головок цилиндров распределительные валы. Складывайте снятые крышки в организованном порядке, - при сборке они должны быть установлены в строго на свои прежние положения. Обратите внимание на присутствие на валах идентификационной маркировки.

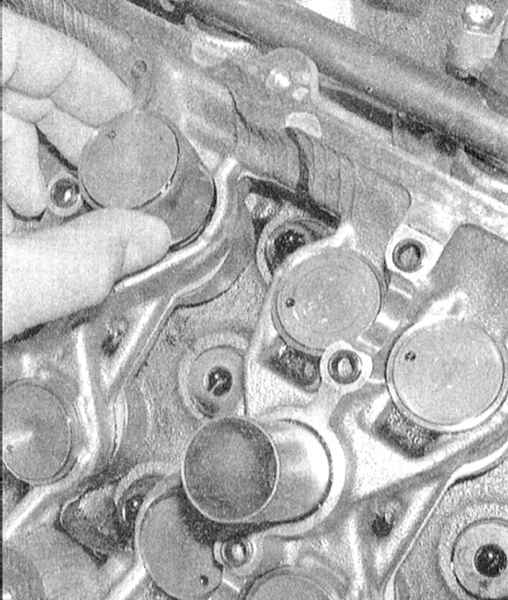

6. Извлеките из головок цилиндров толкатели в сборе с установленными на них регулировочными шайбами.

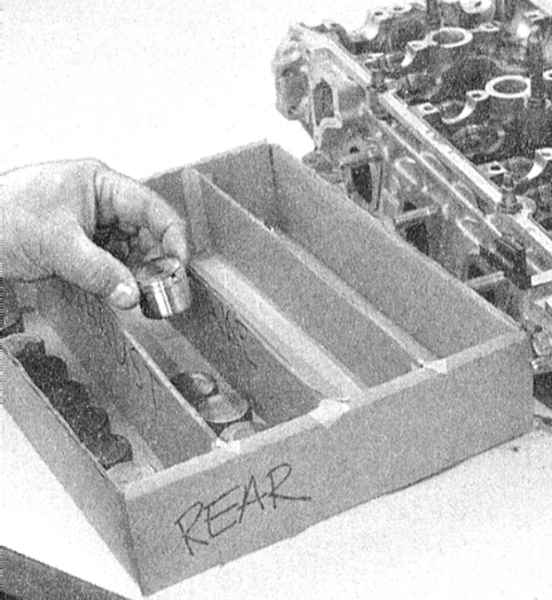

Складывайте извлеченные из двигателя толкатели в организованном порядке - при сборке они должны быть установлены строго на свои прежние места.

1. Установите толкатели клапанов в сборе с регулировочными шайбами строго на свои прежние места.
2. Смажьте кулачки и подшипниковые шейки распределительных валов молибденсодержащей смазкой.

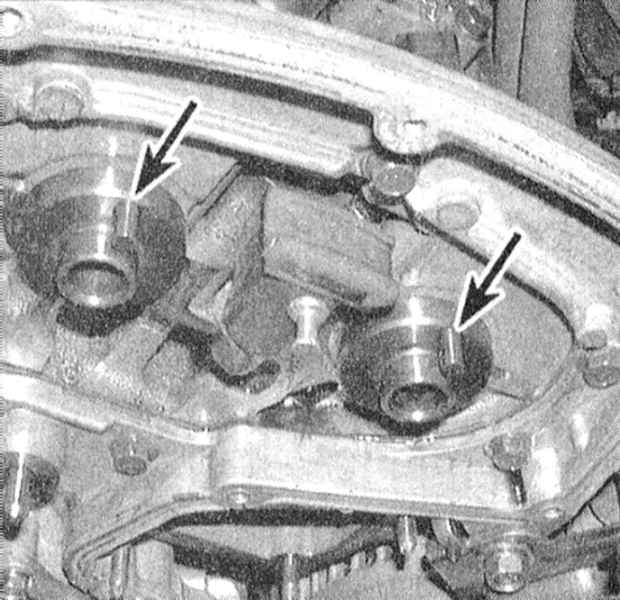

3. Заведите валы на свои прежние места в соответствующие головки цилиндров и разверните их направляющими штифтами вверх и параллельно ряду цилиндров.

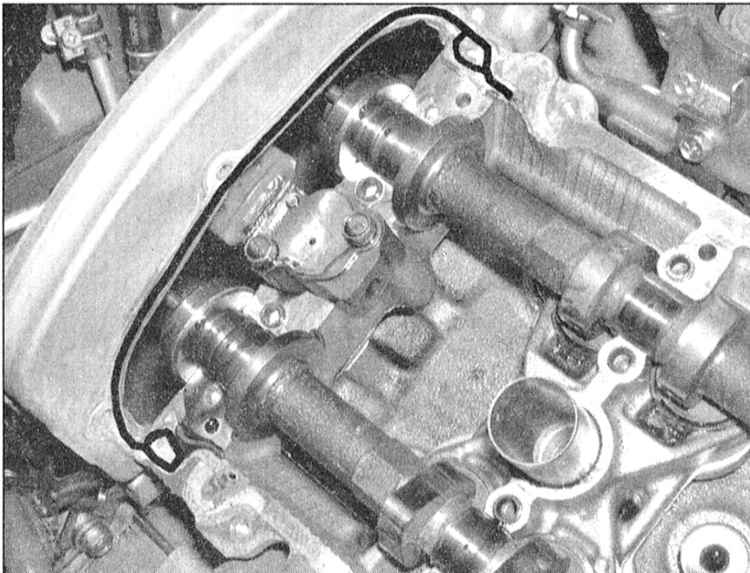

4. Наложите герметик RTV на сопрягаемой поверхности крышек первых подшипников.

5. Установите крышки подшипников, вверните и от руки затяните болты их крепления.

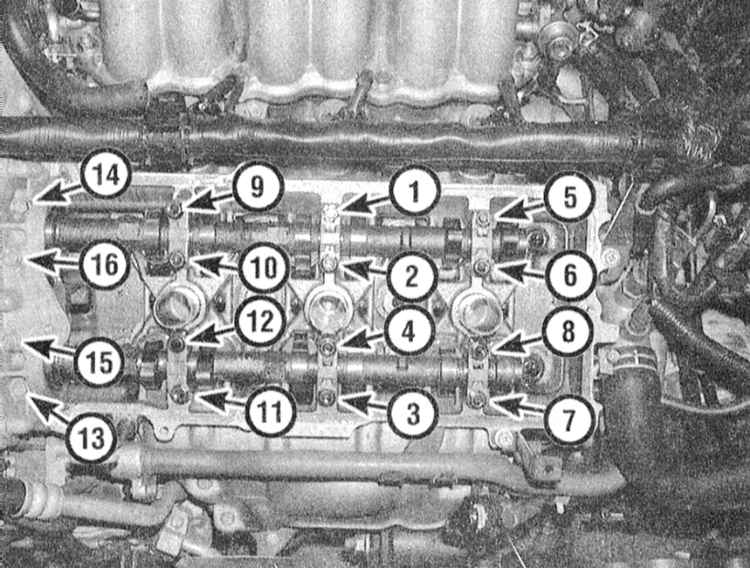

6. Двигаясь в строго определенном порядке, в несколько приемов затяните болты крепления крышек подшипников с требуемым усилием.

7. Установите на место компоненты привода ГРМ (цепи и звездочки) (см. Раздел Снятие, проверка состояния и установка цепи и звездочек привода ГРМ). Блокируя распределительные валы от проворачивания рожковым ключом, затяните с требуемым усилием болты крепления звездочек.
8. Дальнейшая установка производится в порядке обратном порядку демонтажа компонентов. Если производилась замена компонентов клапанного механизма, выполните проверку и регулировку клапанных зазоров (см. Раздел Проверка и регулировка зазоров клапанов).
