4.2.4. Снятие и установка крышек головок цилиндров

Отсоедините отрицательный провод от батареи.

Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие!

1. Снимите вентиляционные шланги и крышку катушечных сборок.

2. Снимите катушки зажигания (см. Главу Электрооборудование двигателя).

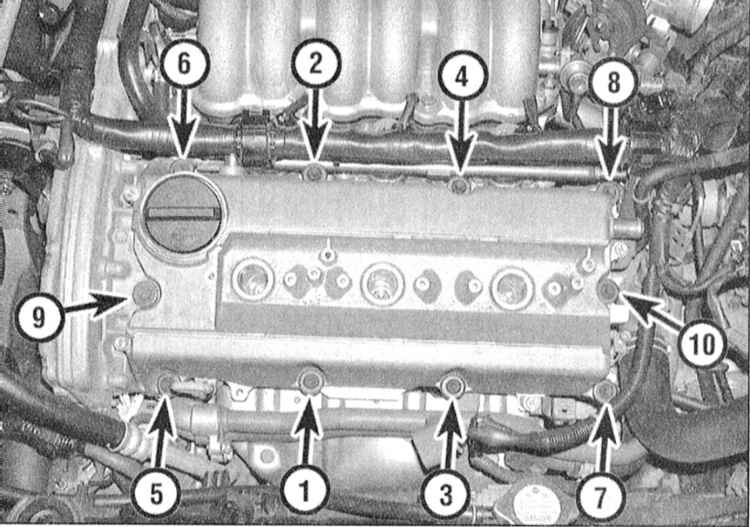

3. Действуя в порядке обратном показанному на иллюстрации , выверните болты крепления крышки головки цилиндров.

4. Снимите крышку.

Для отделения “прикипевшей” крышке обстучите ее молотком через деревянный брусок. Ни в коем случае не поддевайте крышку рычагом под сопрягаемую поверхность!

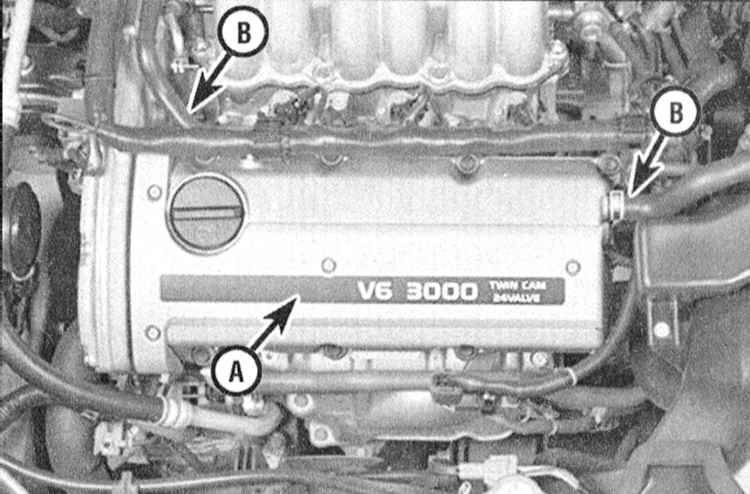

1. Снимите верхнюю секцию впускного трубопровода (нагнетательную камеру) (см. Раздел Снятие и установка впускного трубопровода).
2. Снимите с задней крышки сборки катушек зажигания (см. Главу Электрооборудование двигателя).
3. Отпустив крепежные хомуты, отсоедините от крышки вентиляционные шланги.
4. Отсоедините шланг PCV и электропроводку, мешающую снятию крышки.

5. Действуя в порядке обратном показанному на иллюстрации, выверните болты крепления крышки головки цилиндров.

6. Снимите крышку.

Для отделения “прикипевшей” крышке обстучите ее молотком через деревянный брусок. Ни в коем случае не поддевайте крышку рычагом под сопрягаемую поверхность!

1. Сопрягаемые поверхности головок цилиндров и их крышек должны быть абсолютно чистыми и сухими. При помощи скребка удалите все следы старого герметика и фрагменты разрушенной прокладки, затем протрите поверхности смоченной в ацетоне ветошью. Присутствие на сопрягаемых поверхностях следов масла может привести к развитию утечек.
2. В случае необходимости прогоните резьбу крепежных болтов подходящей леркой, восстанавливая поврежденные витки и удаляя ржавчину и следы старого герметика. Метчиком соответствующего размера прогоните резьбовые отверстия в головке.

3. Проверьте состояние посаженных в крышки головок цилиндров уплотнительных шайб направляющих трубок свечей зажигания, в случае необходимости произведите замену.

4. Заполните канавку на сопрягаемой поверхности крышки герметиком RTV, также наложите герметик в углы стыков крышки с крышкой передних подшипников распределительных валов. Уложите поверх герметика новую уплотнительную прокладку. Дайте герметику немного подсохнуть и зафиксировать тем самым прокладку на крышке.
5. Аккуратно прижмите крышку к головке цилиндров и вверните крепежные болты.

6. Двигаясь в строго определенном порядке, в три-четыре этапа затяните болты с требуемым усилием.

7. Дальнейшая сборка производится в порядке, обратном порядку демонтажа компонентов.
8. Запустите двигатель и проверьте его на наличие признаков развития утечек.
