4.1.5. Снятие, проверка состояния и установка сборки коромысел

1. Снимите крышки головок цилиндров (см. Раздел Снятие и установка крышек головок цилиндров).

2. Двигаясь от концов к середине, в два-три приема ослабьте болты крепления осей коромысел. Часть клапанов при ослаблении крепежа осей коромысел будут оставаться открытыми, ввиду чего оси будут подвергаться воздействию усилий, развиваемых клапанными пружинами, и резкое отпускание крепежных болтов может привести к деформации компонентов.

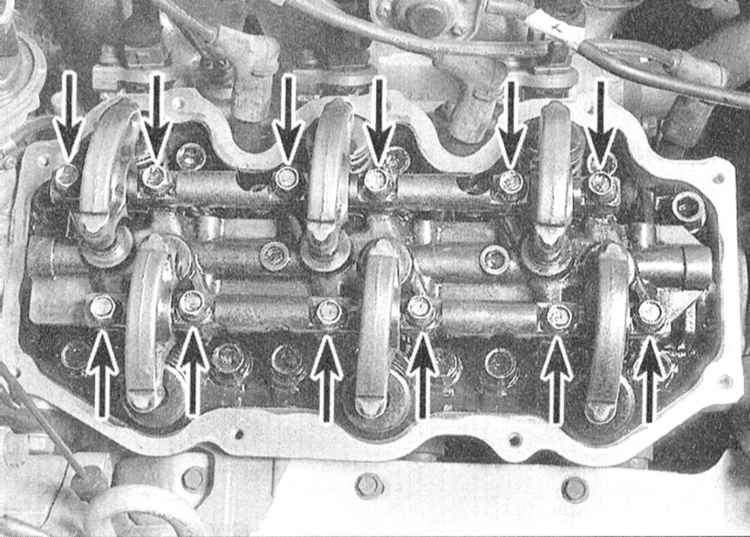

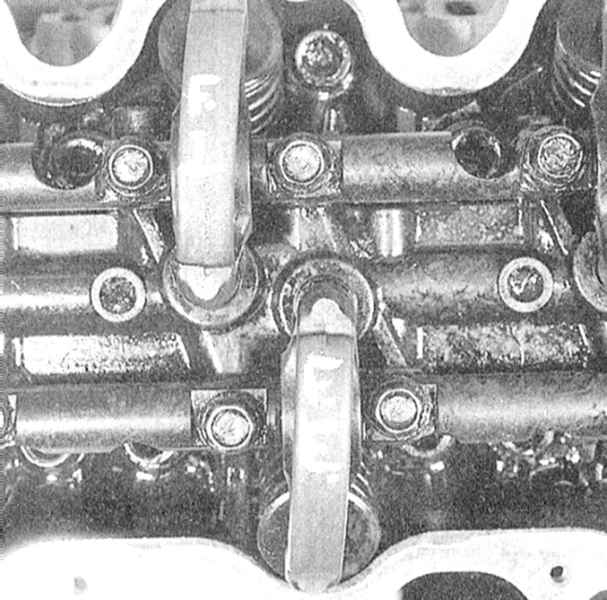

3. Перед извлечение сборок коромысел из двигателя их следует четко промаркировать.

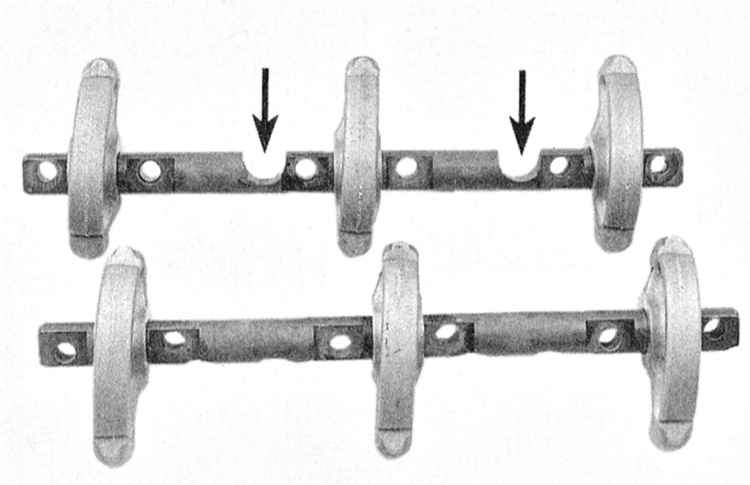

4. Выверните ослабленные крепежные болты и поочередно извлеките из головки сборки осей с коромыслами. Уложите снятые сборки на верстак, расположив их так же, как они были установлены в двигателе. При сборке все оси должны быть установлены строго на прежние места в своих головках цилиндров. Обратите внимание, что оси с глубокими выборками устанавливаются со стороны впускного трубопровода, с мелкими - со стороны выпускных коллекторов.

1. Сняв сборки коромысел, разумно будет разобрать их с целью более подробного изучения состояния компонентов. Тщательно очистите детали и проверьте их на наличие признаков износа и повреждений. Оцените состояние контактирующих с распределительным валом поверхностей коромысел. Проверьте на наличие задиров и признаков чрезмерного износа поверхности посадки коромысел на осях, а также стенки посадочных отверстий самих коромысел. Дефектные компоненты подлежат замене.

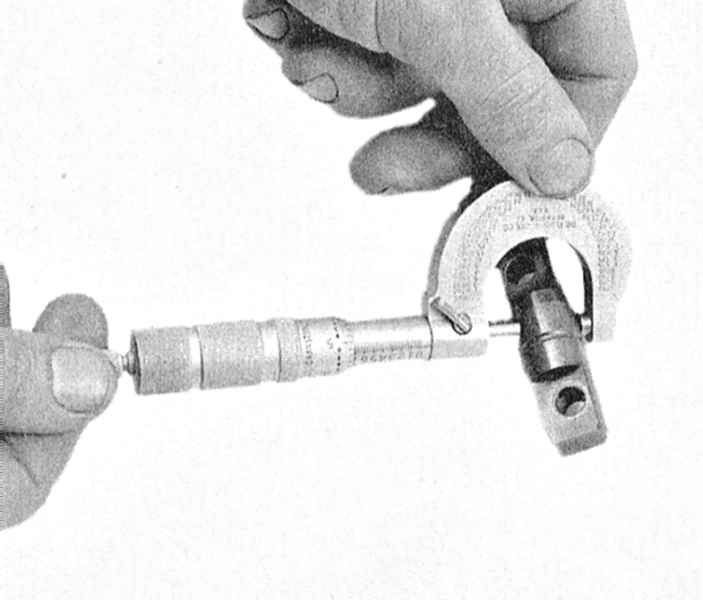

2. Измерьте наружные диаметры шеек осей коромысел. Запишите результаты измерений и сравните их с требованиями Спецификаций.

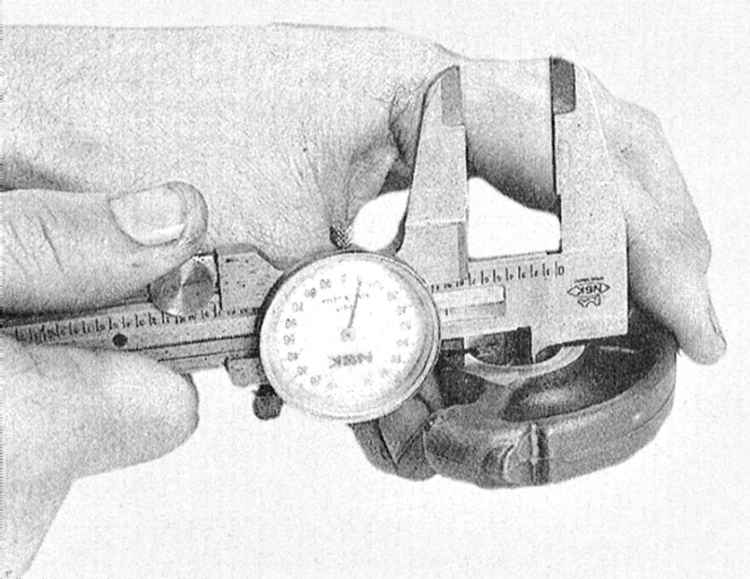

3. Измерьте внутренние диаметры посадочных отверстий коромысел. Также сравните результаты с требованиями Спецификаций.

4. Путем вычитания результатов первых измерений результатов вторых определите величину посадочных зазоров коромысел на осях. Сравните результаты вычислений с требованиями Спецификаций. В случае необходимости замените чрезмерно изношенные компоненты.

Установка производится в обратном порядке. Затягивание болтов крепления осей коромысел с требуемым усилием следует производить в несколько этапов в направлении от концов сборок к их центрам.
