1. Снимите шкив коленчатого вала (см. Раздел
Снятие и установка шкива коленчатого вала), передние крышки
и ремень привода ГРМ (см. Раздел
Снятие и установка газораспределительного ремня и зубчатых колес привода ГРМ).
2. Аккуратно поддев двумя отвертками или большой монтировкой, снимите
с цапфы вала зубчатое колесо, - постарайтесь не повредить корпус
масляного насоса.
3. Если снять колесо путем поддевания не удается, придется просверлить
в его торцевой поверхности пару отверстий, нарезать в них резьбу,
а затем воспользоваться съемником болтового типа.
|
Просверленное зубчатое колесо подлежит замене!
|
4. Снимите внутреннюю направляющую ремня, - постарайтесь запомнить,
какой стороной наружу она была установлена на цапфе вала, в случае
необходимости нанесите соответствующую маркировку.
|

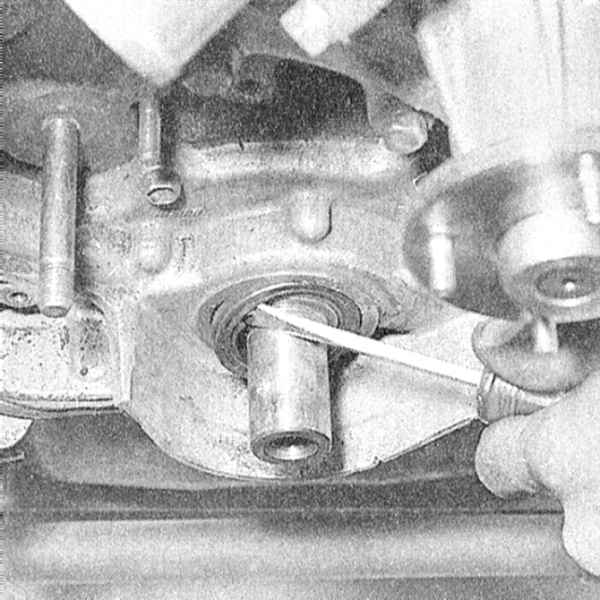

5. Аккуратно поддев маленькой отверткой, извлеките старый
сальник из своего посадочного гнезда, - постарайтесь не повредить
цапфу вала.
|
|

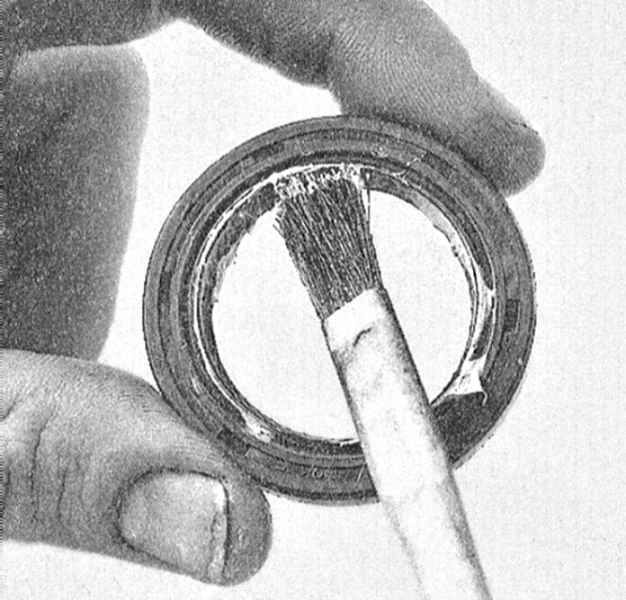

6. Перед установкой смажьте внутреннюю стенку сальника тонким
слоем универсальной смазки.
|

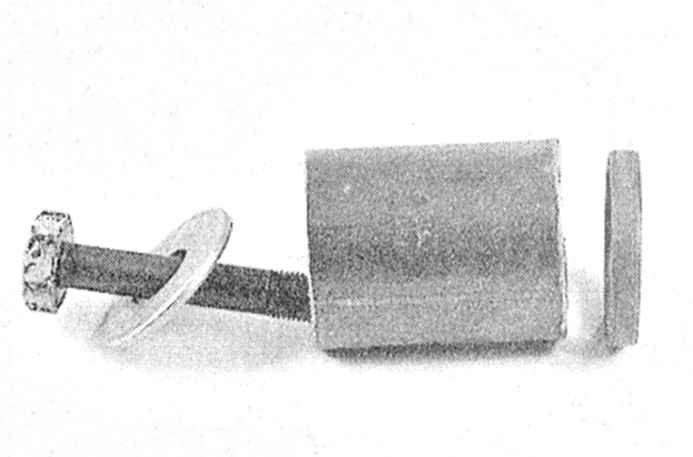

7. Из отрезка трубы, большой плоской шайбы и длинного болта изготовьте
приспособление за запрессовки нового сальника в посадочного гнездо.
Наружный диаметр трубы должен быть равен, или чуть меньше наружного
диаметра сальника, с острых краев следует снять фаски. Резьба болта
должна иметь тот же размер, что и болта крепления шкива коленчатого
вала. Шайба должна гарантированно упираться в торцевую поверхность
оправки и обеспечивать надежную опору для головки болта. Заправьте

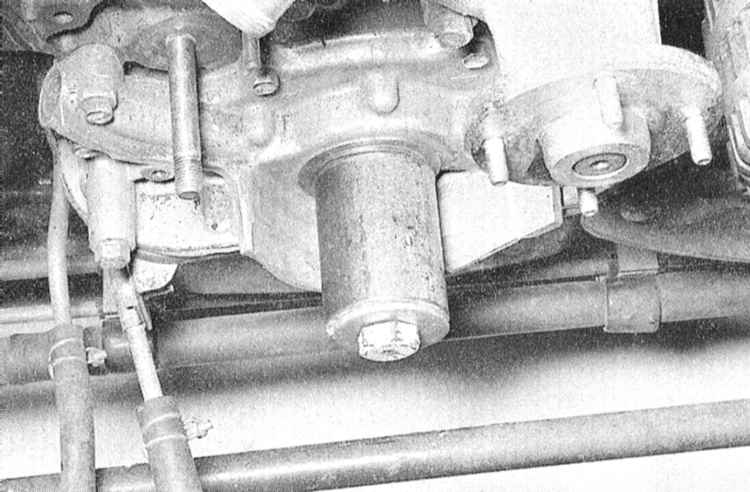

сальник в посадочное гнездо, затем установите приспособление, вверните
болт в торец цапфы вала, и, затягивая его ключом, запрессуйте сальник.
Как только сальник упрется в дно гнезда, затягивание болта следует
прекратить.
|
|
8. Наденьте на цапфу вала внутреннюю направляющую газораспределительного
ремня (вогнутой стороной наружу).
9. Удостоверьтесь, что шпонка не выпала из своего паза в цапфе.
10. Слегка смажьте универсальной смазкой внутреннюю поверхность
зубчатого колеса и посадите его на цапфу вала.
11. Установка оставшихся компонентов производится в порядке обратном
порядку их демонтажа. Описание процедуры регулировки усилия натяжения
газораспределительного ремня приведено в Разделе 7. проследите,
чтобы весь крепеж был затянут с требуемым усилием.
|
