8.2.8. Снятие и установка насоса гидроусилителя

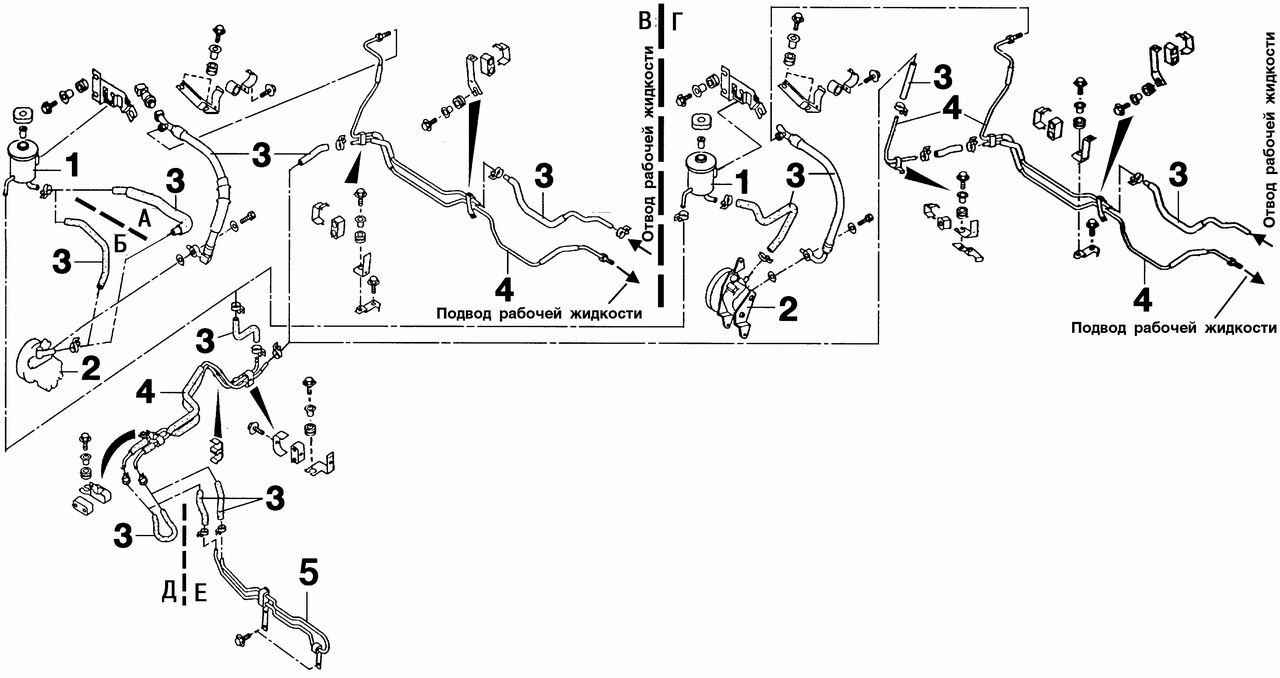

Рис. 6.9. Детали системы гидроусилителя: А — без ABS; Б — с ABS; В — автомобили с бензиновым двигателем; Г — автомобили с дизельным двигателем; Д — без системы охлаждения масла; Е — с системой охлаждения масла; 1 — бачок; 2 — насос гидроусилителя; 3 — шланг; 4 — трубопровод; 5 — масляный радиатор

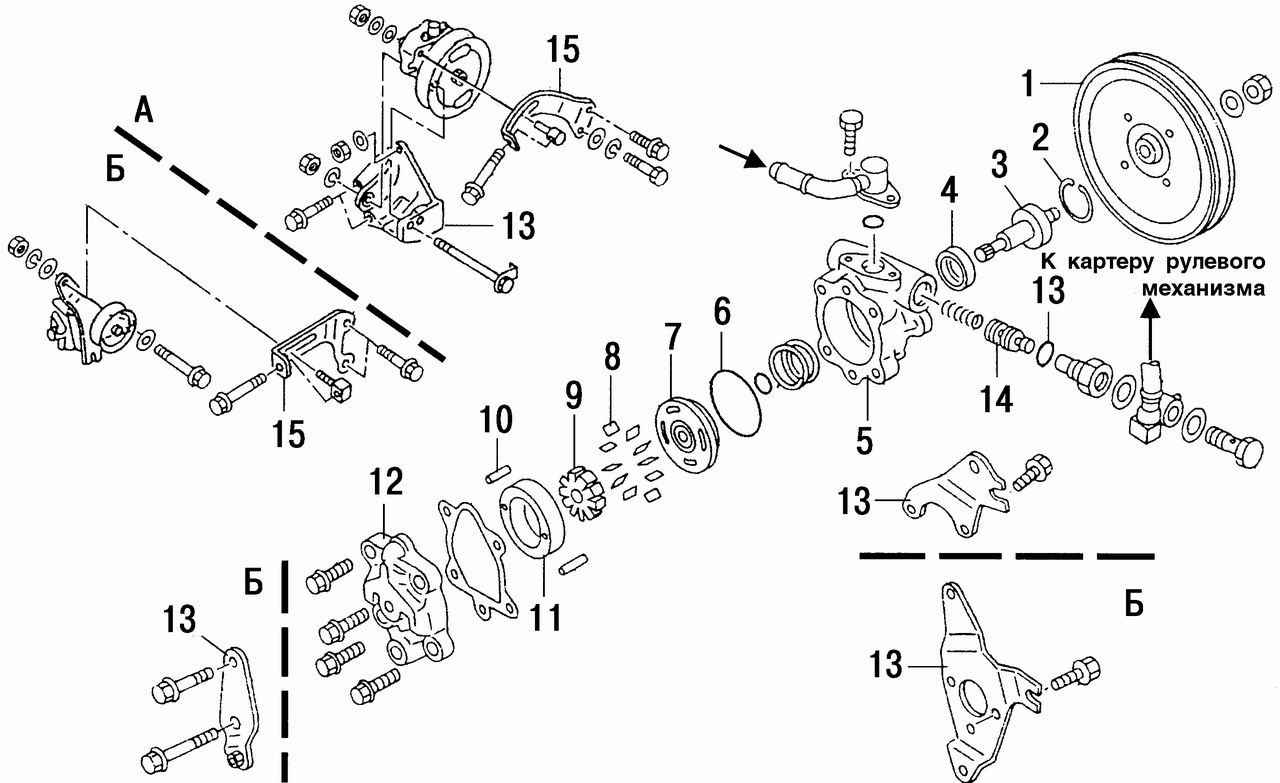

Рис. 6.10. Детали насоса гидроусилителя рулевого управления: А — автомобили с бензиновым двигателем; Б — автомобили с дизельным двигателем; 1 — шкив; 2 — стопорное кольцо; 3 — приводной вал; 4 — манжета; 5 — корпус насоса; 6 — уплотнительное кольцо; 7 — распределительный диск; 8 — лопасти; 9 — ротор; 10 — штифты; 11 — статор; 12 — крышка насоса; 13 — кронштейн крепления; 14 — регулировочный клапан; 15 — регулятор натяжения

Детали системы гидроусилителя рулевого управления показаны на рис. 6.9 и 6.10. Пережмите трубопроводы, подходящие к гидроусилителю, или откачайте жидкость из бачка гидроусилителя. Снимите кронштейн, поддерживающий жгут проводов. На автомобилях с бензиновым двигателем снимите с правой стойки подвески кронштейн верхнего крепления. Отсоедините трубопроводы от корпуса насоса гидроусилителя, заглушив отверстия пробками. Отведите в сторону шланги, провода, разъемы. Выверните нижний болт крепления насоса гидроусилителя и болт натяжителя приводного ремня; снимите ремень. Выверните оставшиеся болты крепления насоса гидроусилителя и снимите насос.

Установка проводится в последовательности, обратной снятию.

Замените новыми уплотнительные шайбы на трубопроводах.

Затягивайте детали крепления требуемым моментом.

Удалите воздух и заполните систему гидроусилителя рулевого управления (см. ниже).

Проверьте укладку, а также подключение электрических проводов и трубопроводов.
