4.8.4. Снятие головки блока цилиндров

Перед снятием головки блока цилиндров запишите и отметьте положение всех кронштейнов и прокладок шлангов, тросов и проводов для того, чтобы облегчить установку снятых деталей.
Ниже рассматривается снятие головки блока цилиндров без демонтажа впускного и выпускного коллекторов. В случае необходимости демонтажа впускного и выпускного коллекторов выполните данную операцию в первую очередь.
Отсоедините провод от отрицательной клеммы аккумуляторной батареи. Слейте жидкость из системы охлаждения. Снимите распределительные валы. Снимите воздушный фильтр. Сбросьте давление в системе питания двигателя и отсоедините топливопровод и шланги слива от корпуса дроссельной заслонки или топливной магистрали. Заглушите все отверстия для того, чтобы избежать утечки топлива и попадания загрязнений в систему питания. Отсоедините трос привода управления подачей топлива. Разъедините электроразъемы дроссельной заслонки, впускного коллектора и вспомогательных приборов.
Отсоедините электрические провода от коллектора. Обеспечьте доступ к головке блока цилиндров. Отсоедините шланги от гидроусилителя, шланги системы охлаждения и все остальные шланги от коллектора и соответствующих клапанов. Снимите кронштейны крепления впускного коллектора. Отсоедините приемную трубу глушителя от выпускного коллектора.
На автомобилях с автоматической коробкой передач отсоедините трос принудительного включения пониженной передачи от корпуса узла дроссельной заслонки.

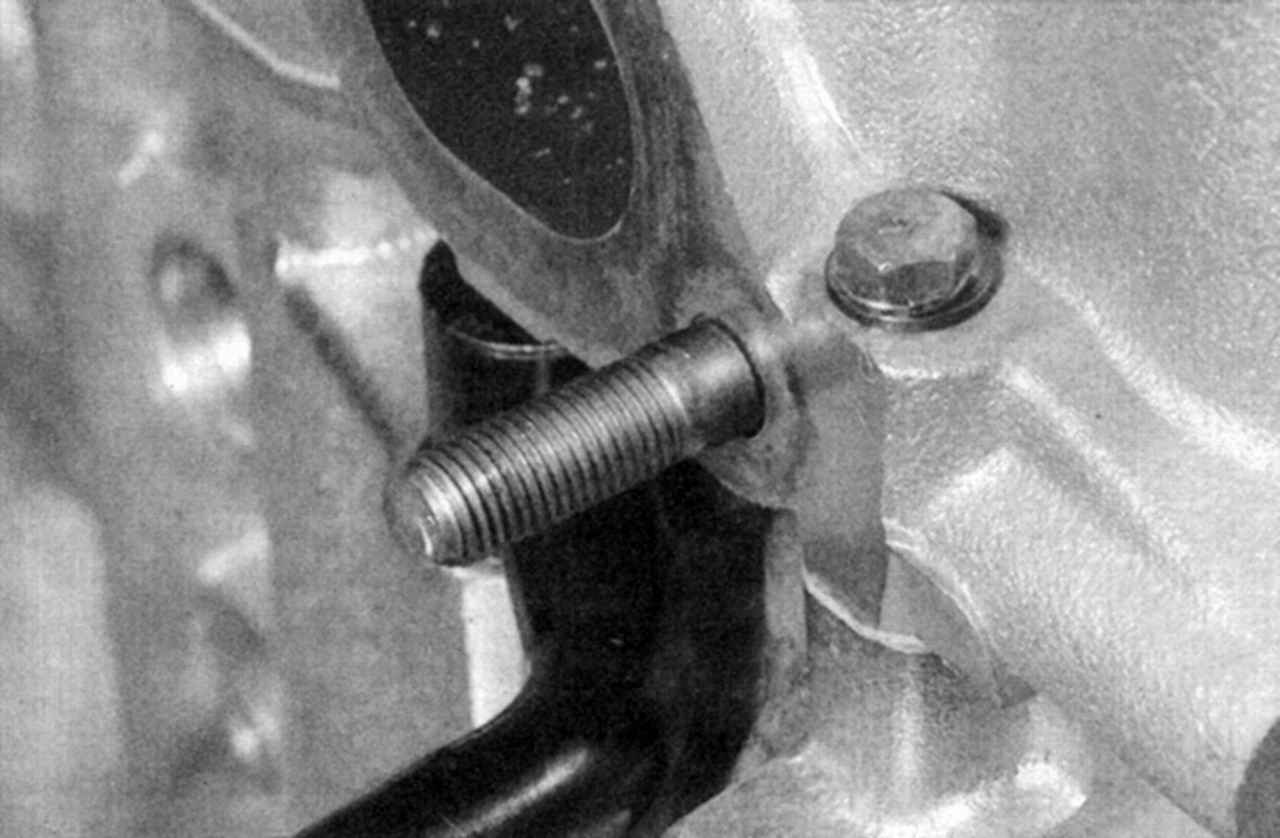

Болт диаметром 6 мм со стороны привода распределительных валов
Рис. 2.55. Болт диаметром 6 мм со стороны привода распределительных валов


Ослабьте хомут крепления и снимите патрубки системы охлаждения с задней части насоса охлаждающей жидкости. Отсоедините патрубки радиатора от передней части головки блока цилиндров; на моделях двигателей с распределенным впрыском топлива выпуска до 1993 г. снимите стартер. Выверните и снимите болт крепления патрубков системы охлаждения головки блока цилиндров к задней части блока цилиндров.

Порядок затяжки болтов головки блока цилиндров
Рис. 2.56. Порядок затяжки болтов головки блока цилиндров


Отсоедините электроразъемы распределителя, катушки зажигания и блока зажигания. Освободите жгуты проводов от хомутов крепления; отведите провода в сторону от головки блока цилиндров. Отсоедините провода соединения с «массой» от головки блока цилиндров и впускного коллектора. Выверните два болта и снимите кронштейн крепления генератора к головке блока цилиндров. Выверните болты диаметром 6 мм со стороны цепи привода распределительных валов головки блока цилиндров и один болт в передней части головки блока цилиндров (рис. 2.55). Выверните в последовательности, обратной показанной на рис. 2.56, десять основных болтов крепления головки блока цилиндров. Убедитесь в том, что все болты вращаются рукой, извлеките болты крепления головки блока цилиндров вместе с шайбами. Промаркируйте их для облегчения установки при сборке. Снимите головку блока цилиндров. Снимите прокладку с поверхности блока цилиндров. Если установочные штифты легко вынимаются, снимите их и храните вместе с головкой блока цилиндров. Пометьте краской правильное положение установочных штифтов в блоке цилиндров.
