4.8.1. Снятие и установка крышки головки блока цилиндров

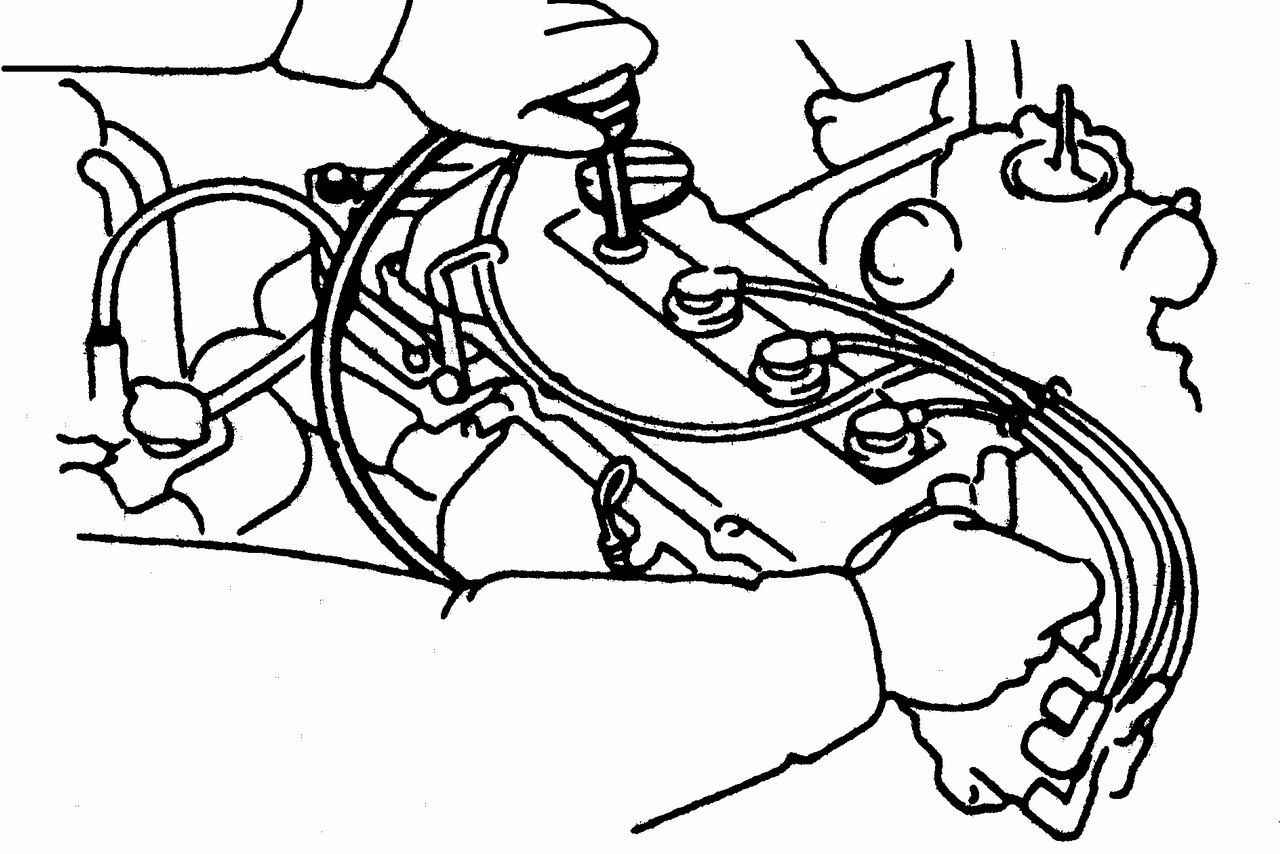

Отсоединение проводов высокого напряжения от свечей зажигания
Рис. 2.36. Отсоединение проводов высокого напряжения от свечей зажигания

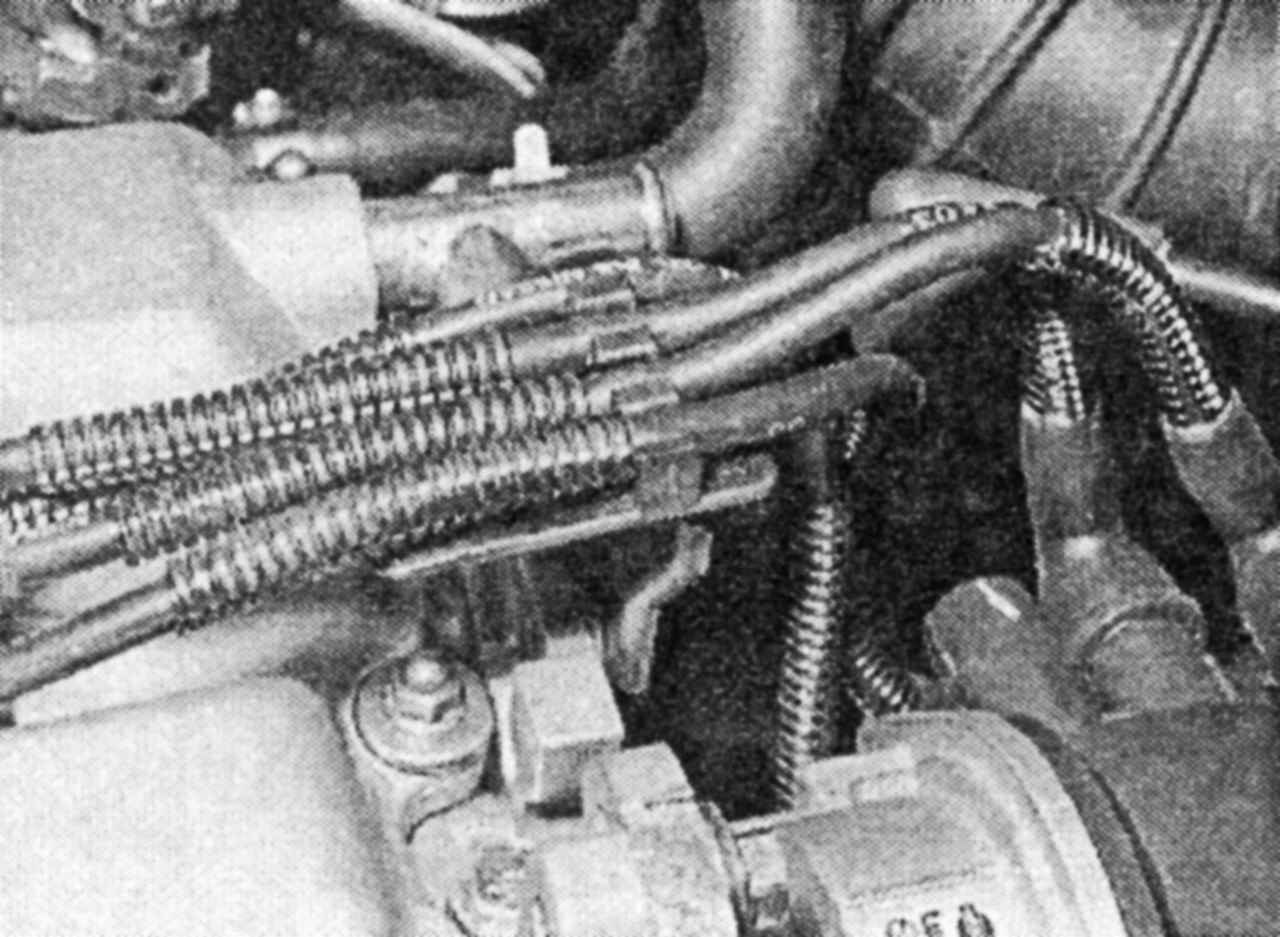

Освобождение проводов от скоб крепления
Рис. 2.37. Освобождение проводов от скоб крепления

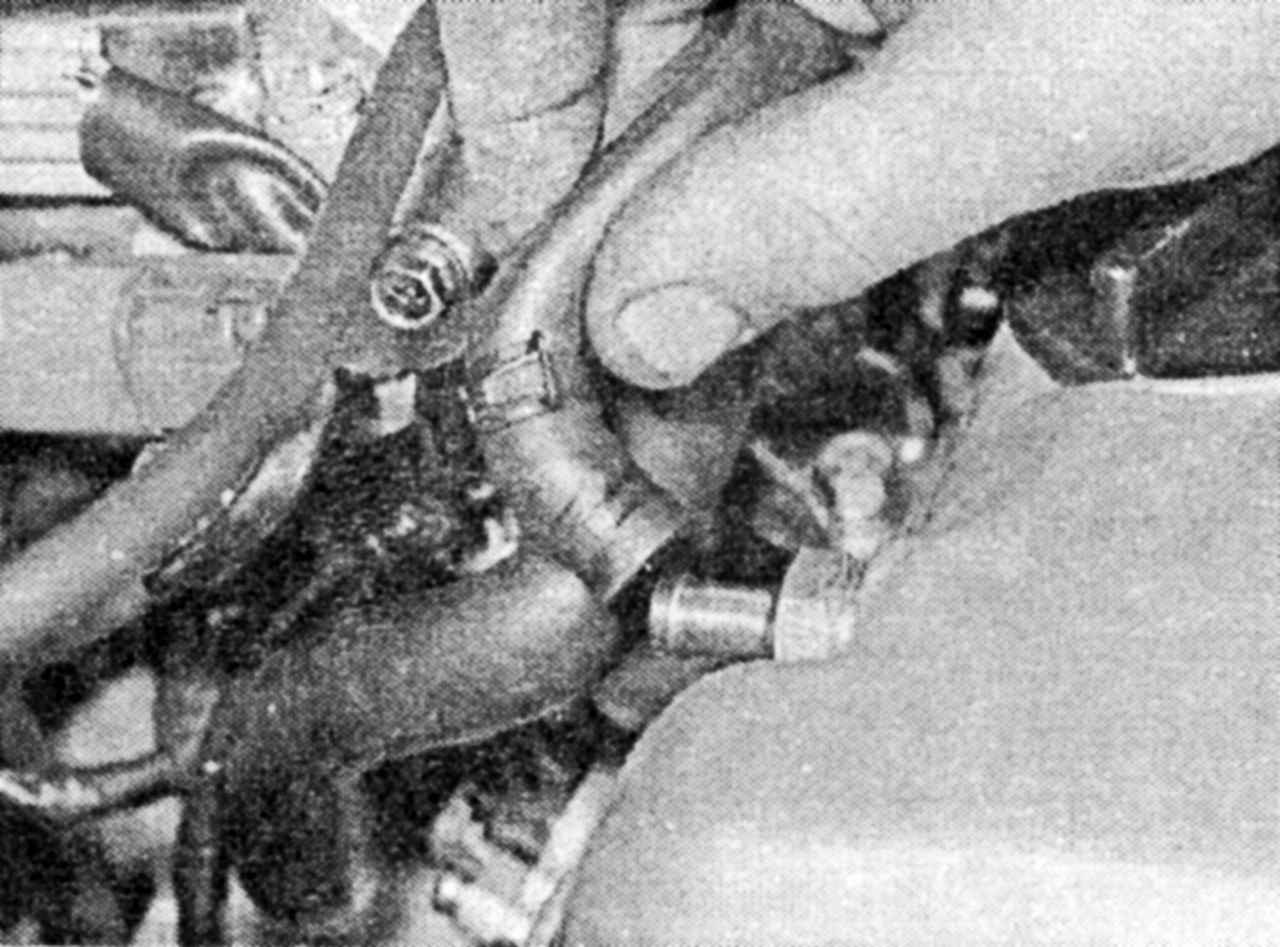

Отсоединение шланга сапуна с правой стороны
Рис. 2.38. Отсоединение шланга сапуна с правой стороны

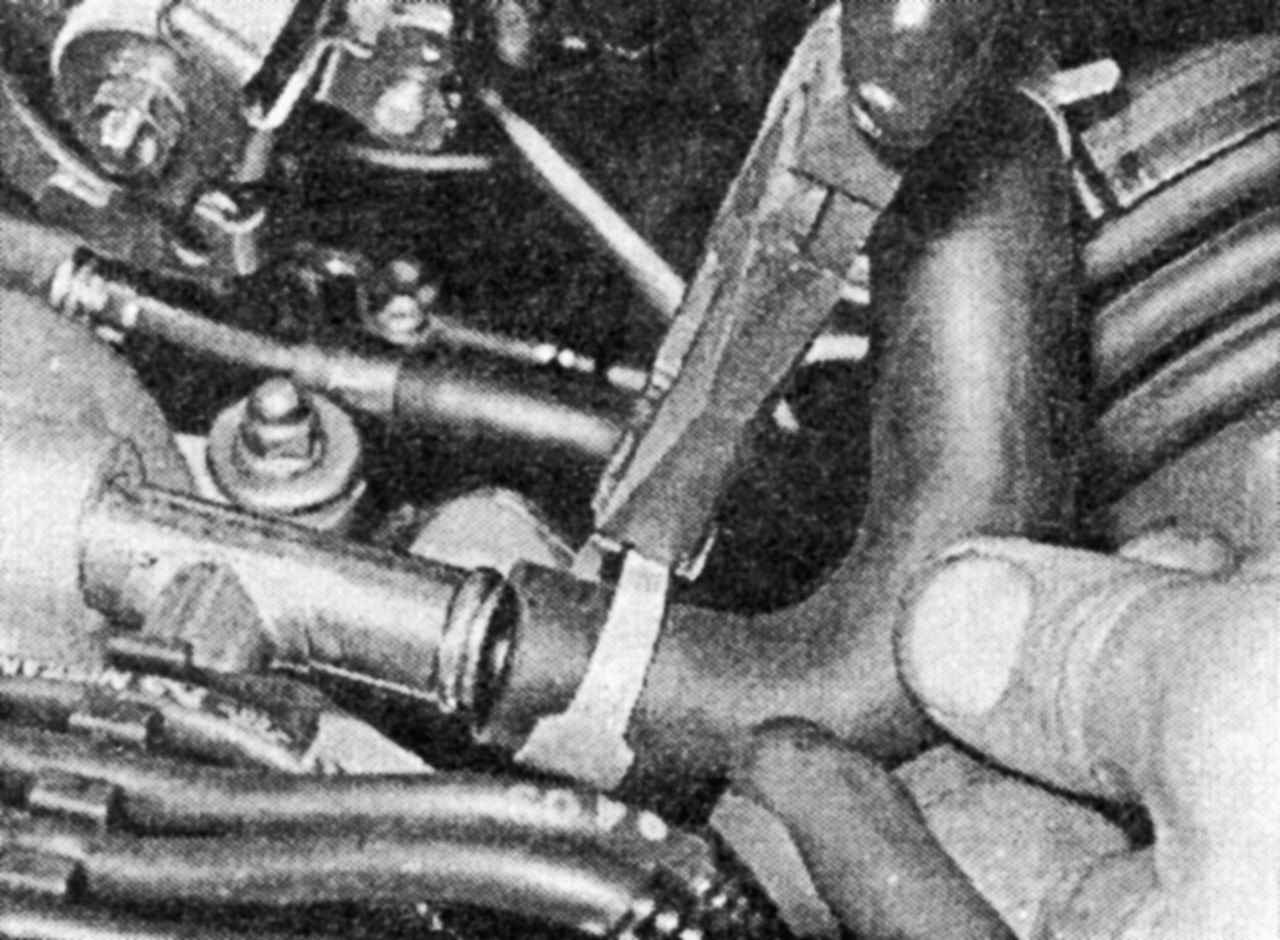

Отсоединение шланга сапуна с левой стороны
Рис. 2.39. Отсоединение шланга сапуна с левой стороны

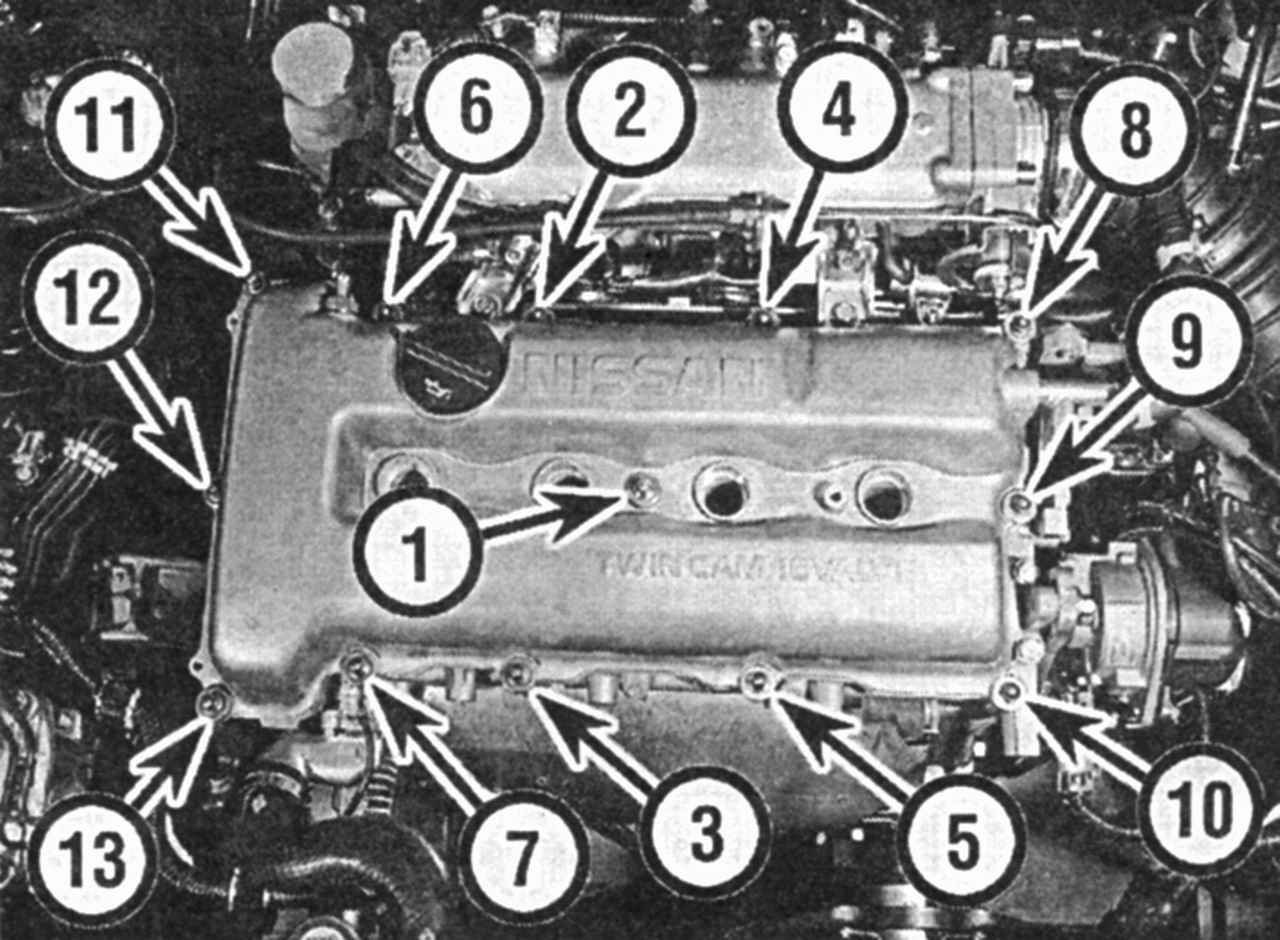

Порядок затяжки гаек крепления крышки головки блока цилиндров
Рис. 2.40. Порядок затяжки гаек крепления крышки головки блока цилиндров


Отсоедините провод от «минусовой» клеммы аккумуляторной батареи. Отсоедините провода высокого напряжения от свечей и освободите их от скоб крепления, расположенных на крышке головки блока цилиндров (рис. 2.36, 2.37). Снимите хомуты крепления и отсоедините шланги сапуна вентиляции картера на задней стороне крышки (рис. 2.38, 2.39). Ослабьте хомуты крепления и отсоедините шланг маслоотделителя от штуцера, расположенного на крышке, и шланг от штуцера в основании маслоотделителя. Выверните болты крепления и снимите маслоотделитель с передней части головки блока цилиндров. Выверните в последовательности, обратной указанной на рис. 2.40, и снимите гайки крепления крышки головки блока цилиндров вместе с шайбами. Снимите крышку.
Извлеките прокладку крышки и выньте уплотнительные кольца из гнезд для свечей зажигания и центральной шпильки на крышке головки блока цилиндров.

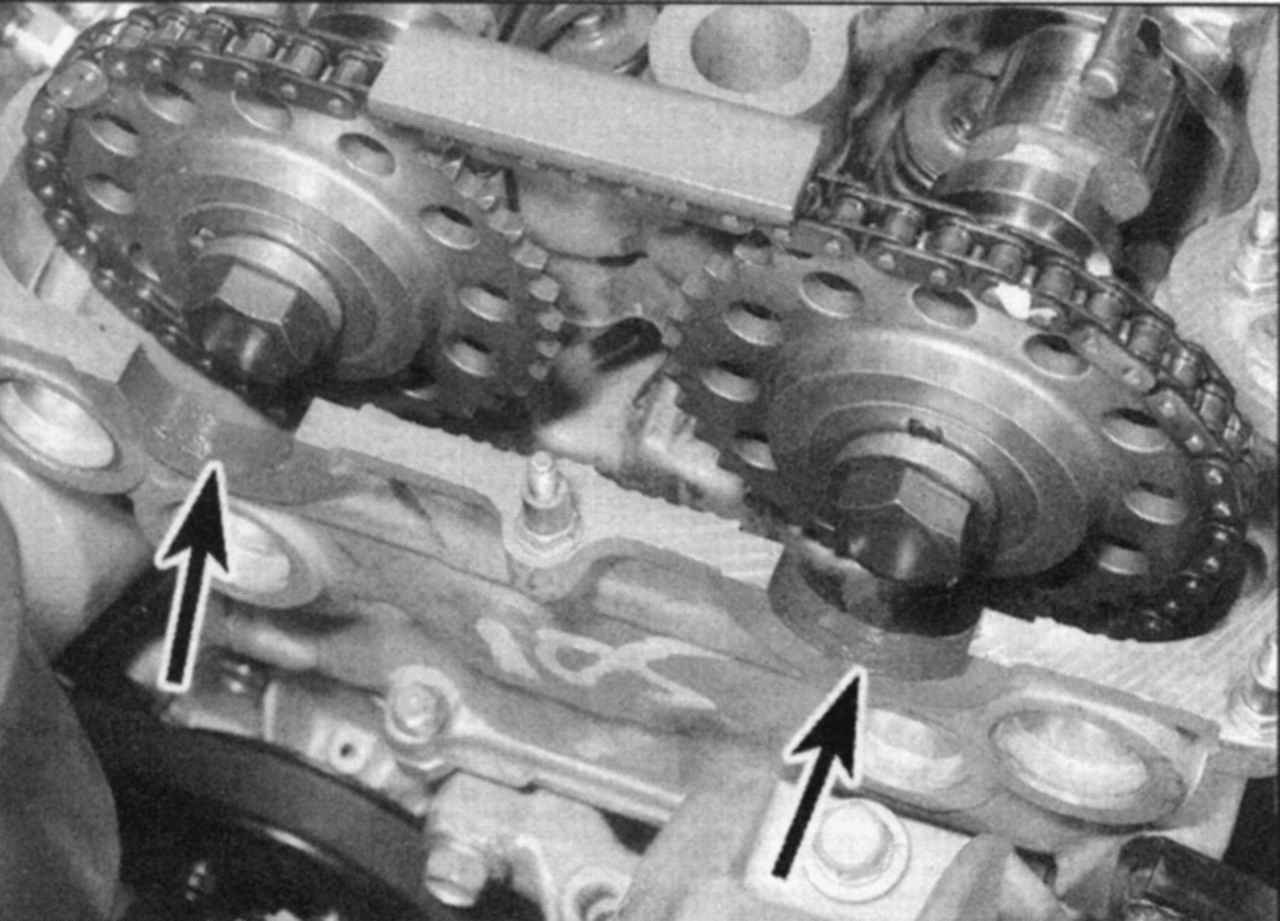

Нанесение герметика на полукруглые выемки головки блока цилиндров при установке крышки головки блока цилиндров
Рис. 2.41. Нанесение герметика на полукруглые выемки головки блока цилиндров при установке крышки головки блока цилиндров


Перед установкой тщательно очистите поверхности сопряжения головки блока цилиндров и крышки, удалите следы масла. Нанесите слой герметика на поверхность трех полукруглых выемок головки блока цилиндров (рис . 2.41). Установите резиновую прокладку в желобок крышки головки блока цилиндров, убедитесь в том, что она правильно уложена по всей длине. Установите четыре уплотнительных кольца в отверстия для проводов высокого напряжения и кольцо в отверстие центральной шпильки. При необходимости уплотнительные кольца можно закрепить в нужном положении с помощью герметика.
Нанесите слой герметика шириной примерно 1 см на прокладку крышки головки блока цилиндров по краям отверстий крышки подшипника с левой стороны распределительного вала выпускных клапанов. Осторожно установите крышку головки блока цилиндров на двигатель, следя за тем, чтобы не сдвинуть прокладку и уплотнительные кольца. Убедитесь в правильном положении крышки головки блока цилиндров, установите на шпильки резиновые кольца, шайбы и гайки.
После установки крышки головки блока цилиндров слегка затяните центральную гайку 1 (см. рис. 2.40) и четыре угловые гайки в следующей очередности: 10, 11, 13 и 8. Затем затяните все остальные гайки крепления заданным моментом. Выполните дальнейшие операции в порядке, обратном снятию.
