11.4.3. Снятие и установка ремня привода компрессора

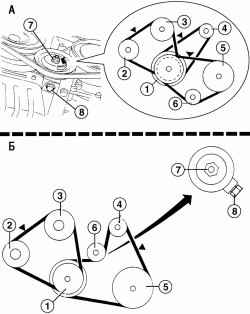

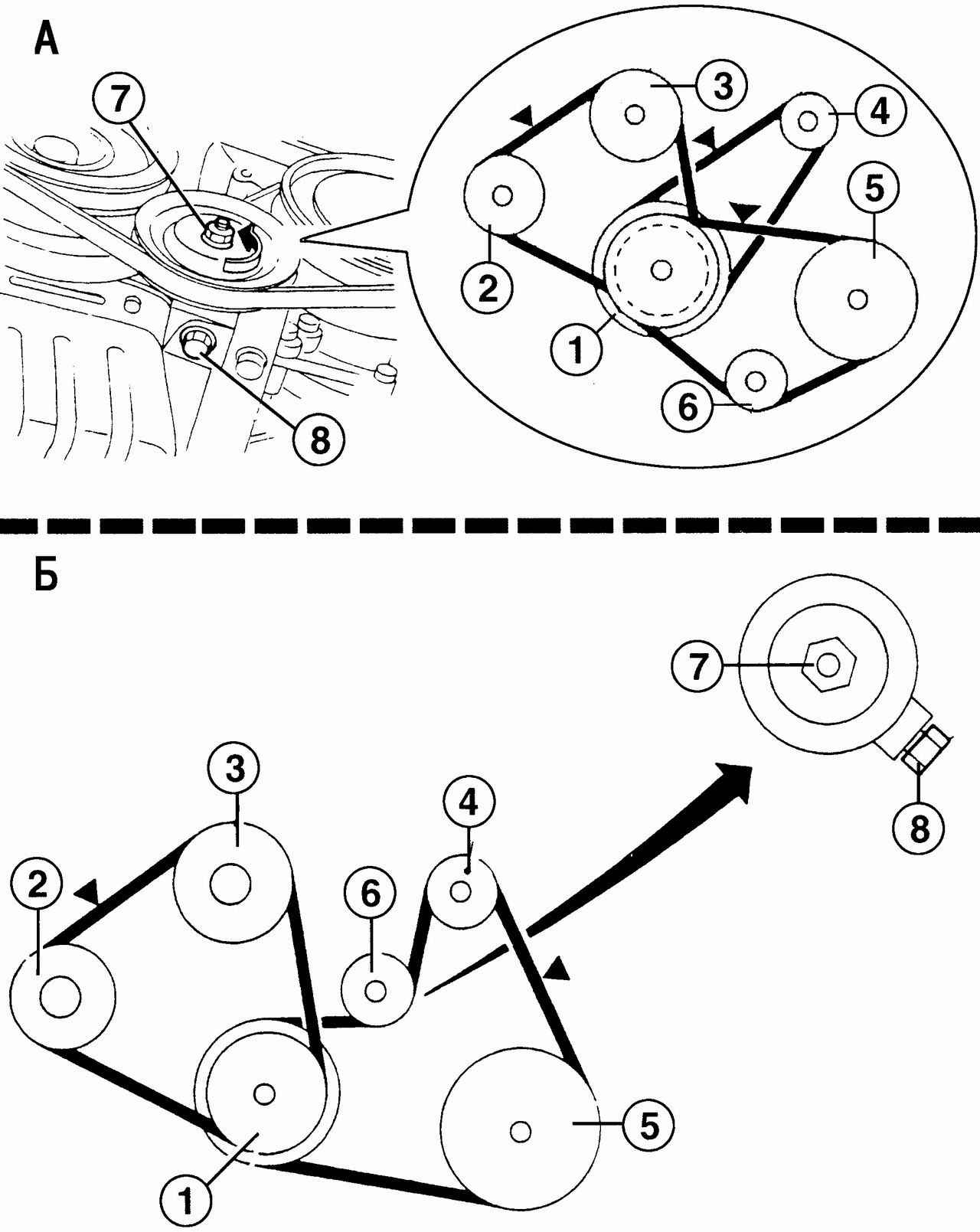

Рис. 9.49. Ремни привода вспомогательного оборудования и регулировка натяжения ремня привода компрессора кондиционера: А — бензиновый двигатель GA14DE и дизельный двигатель CD20; Б — бензиновый двигатель GA16DE; 1 — шкив коленчатого вала; 2 — шкив насоса гидроусилителя рулевого управления; 3 — шкив водяного насоса; 4 — шкив генератора; 5 — шкив компрессора; 6 — натяжной ролик; 7 — гайка крепления натяжного ролика; 8 — винт для регулировки натяжения ремня

При работе руководствуйтесь рис. 9.49.

На автомобилях с двигателем GA16DE для снятия ремня привода компрессора необходимо снять ремень привода водяного насоса.

На автомобилях с двигателем GA14DE и CD20 снимите нижний защитный щиток с правой стороны двигателя. Ослабьте натяжение приводного ремня компрессора, отвернув гайку натяжного ролика, затем нижний регулировочный винт. Снимите приводной ремень.

Установку производите в порядке, обратном снятию. При этом обратите внимание на следующее:

— правильно ли установлен ремень в ручьи шкива;

— правильно ли расположены ремни вспомогательного оборудования;

— правильно ли натянуты все ремни;

— затянута ли гайка натяжного ролика.
