11.4.2. Снятие и установка компрессора

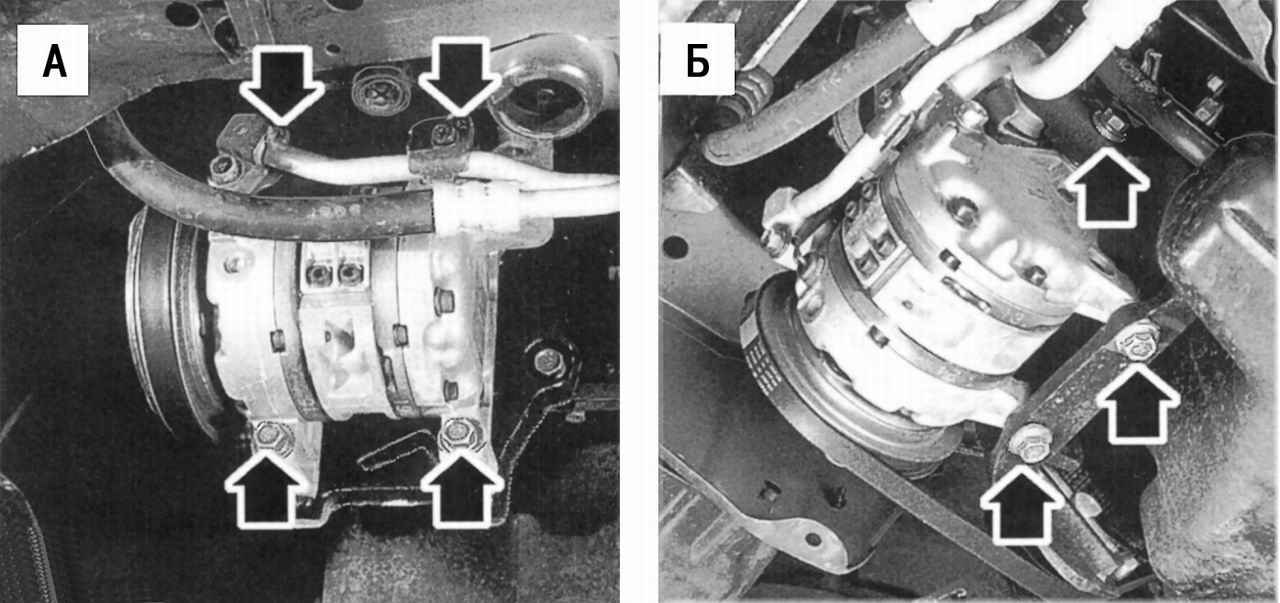

Рис. 9.48. Крепление компрессора кондиционера: А — двигатели GA14DE и GA16DE; Б — двигатель CD20 (3 болта + 1 верхний болт, который на рисунке не виден)

Отсоедините минусовой провод от аккумуляторной батареи. Поднимите и установите на подставки переднюю часть автомобиля. Откачайте хладагент из системы кондиционирования. Снимите приводной ремень компрессора (см. ниже). Отверните штуцеры на трубопроводах, подходящих к компрессору, затем заглушите трубопроводы и отверстия компрессора при помощи соответствующих пробок. Разъедините разъем муфты компрессора, затем термодатчика. Выверните болты крепления компрессора (рис. 9.48) и выньте компрессор снизу.

Установку производите в последовательности, обратной снятию. При этом замените все уплотнительные кольца и осушитель. Замените масло в картере компрессора. Заполните хладагентом систему кондиционирования. Убедитесь в отсутствии утечки хладагента и работоспособности кондиционера.
