11.5. Система подушек безопасности и преднатяжителей ремней безопасности

На некоторых автомобилях устанавливаются подушки безопасности для водителя и для пассажира правого переднего сидения, служащие при столкновении автомобиля средством пассивной безопасности.

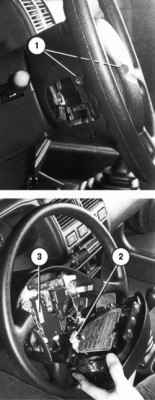

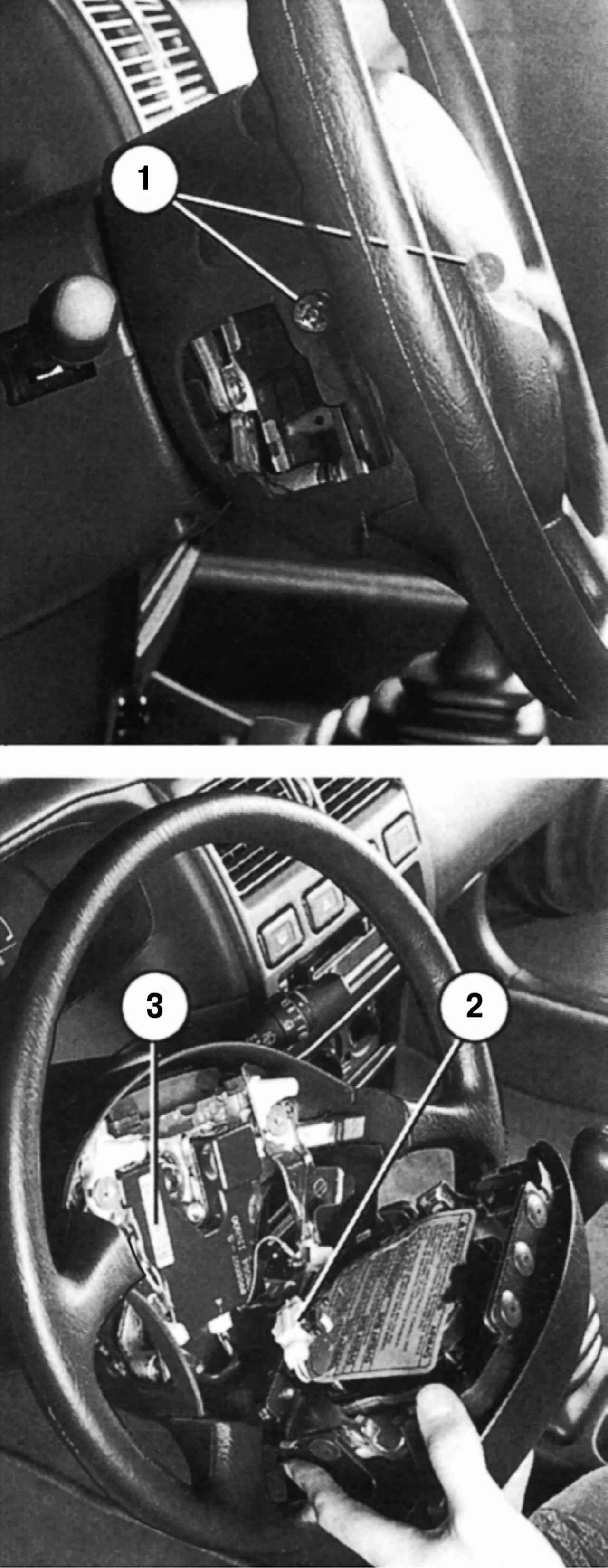

Рис. 9.50. Блок подушки безопасности водителя: 1 — винт крепления с маркировкой RESISTORX T50; 2 — разъем блока; 3 — блок управления

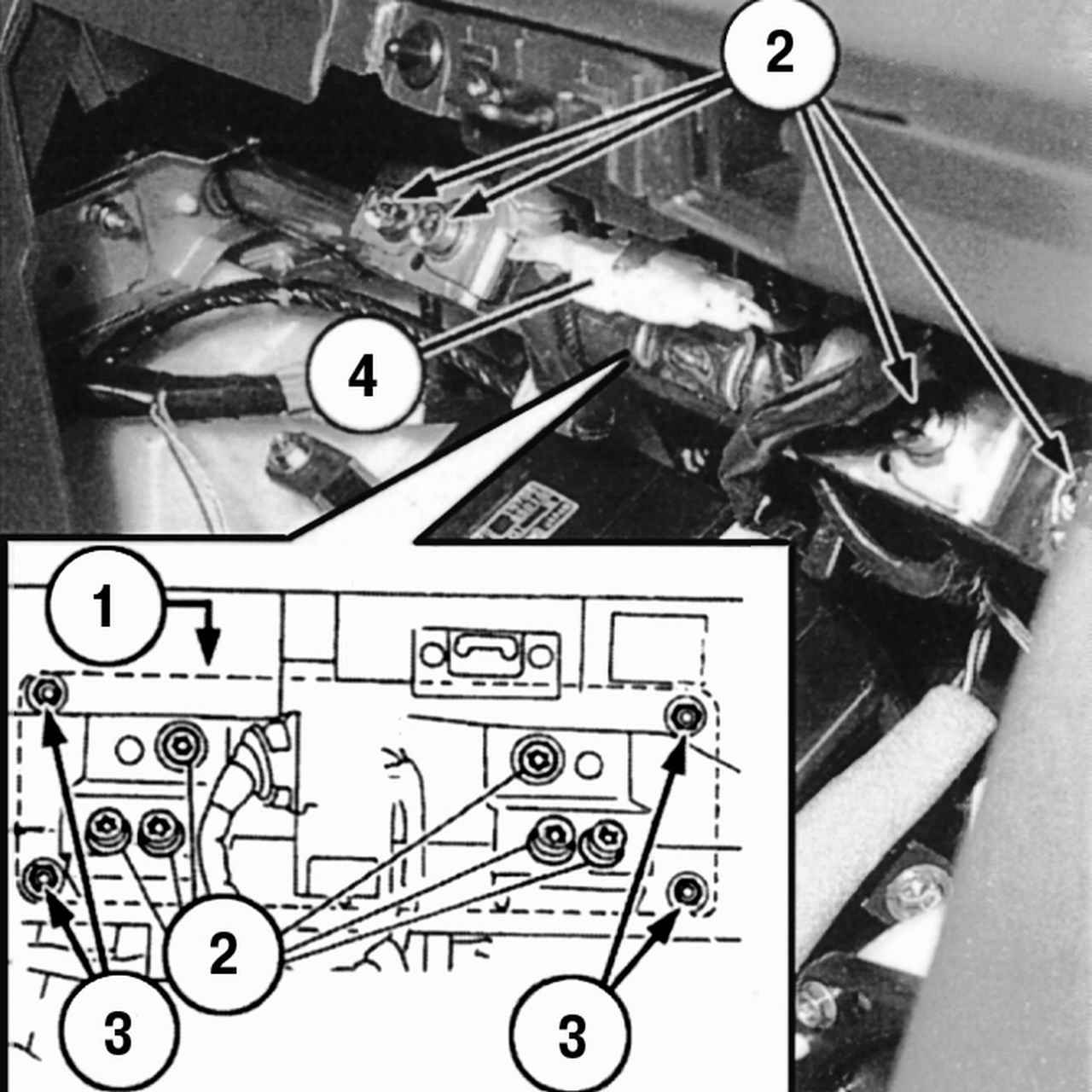

Рис. 9.51. Блок подушки безопасности пассажира: 1 — расположение блока; 2 — болты крепления с маркировкой RESISTORX Т50; 3 — гайки крепления; 4 — штепсельный разъем блока

Подушка безопасности для водителя монтируется в ступице рулевого колеса (рис. 9.50), для пассажира — в районе вещевого ящика панели приборов (рис. 9.51).

Блок управления подушек безопасности для водителя и пассажира расположен под задней частью центральной консоли панели приборов. При установке подушки безопасности только для водителя блок управления располагается в ступице рулевого колеса.

Перед проведением работ на панели приборов, рулевой колонке, передних сидениях, централизованной системе подушек и ремней безопасности, а также перед проведением сварочных или кузовных работ отключите централизованную систему подушек и ремней безопасности.
