2.5.6. Система регулирования топливоподачи

ПРИМЕЧАНИЕ На автомобиле установлены подвесная педаль и трос привода дроссельной заслонки.

Выключите кондиционер, наружное и внутреннее освещение автомобиля.

Проверку и регулировку производите при отсутствии электрической нагрузки.

Прогрейте двигатель до устойчивой работы на холостом ходу.

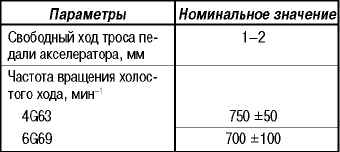

Проверьте, что частота вращения коленчатого вал на режиме холостого хода соответствует номинальному значению.

Заглушите двигатель.

Проверьте отсутствие резких перегибов троса педали акселератора.

Проверьте, что свободный ход троса педали акселератора (самого троса, а не его оплетки) находится в диапазоне номинальных значений.

Если свободный ход троса акселератора не соответствует номинальной величине отрегулируйте его следующим образом.

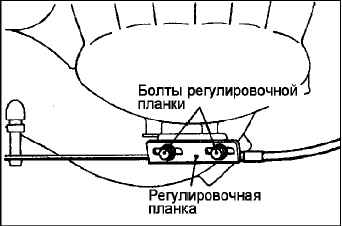

Ослабьте затяжку болтов крепления регулировочной планки троса акселератора.

Передвиньте регулировочную планку и отрегулируйте величину свободного хода троса акселератора, и затем затяните болты крепления регулировочной планки.

После регулировки проверьте, что рычаг дроссельной заслонки касается ограничителя.

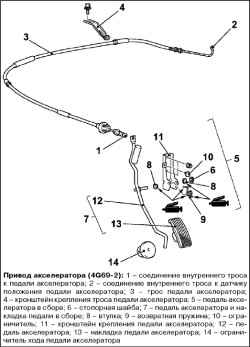

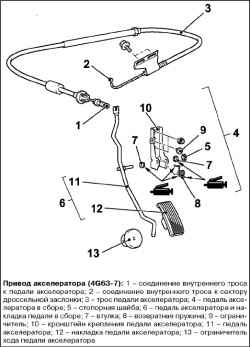

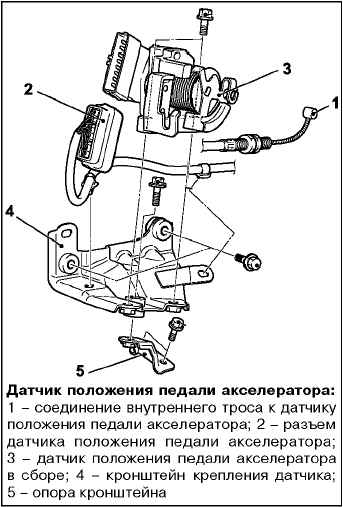

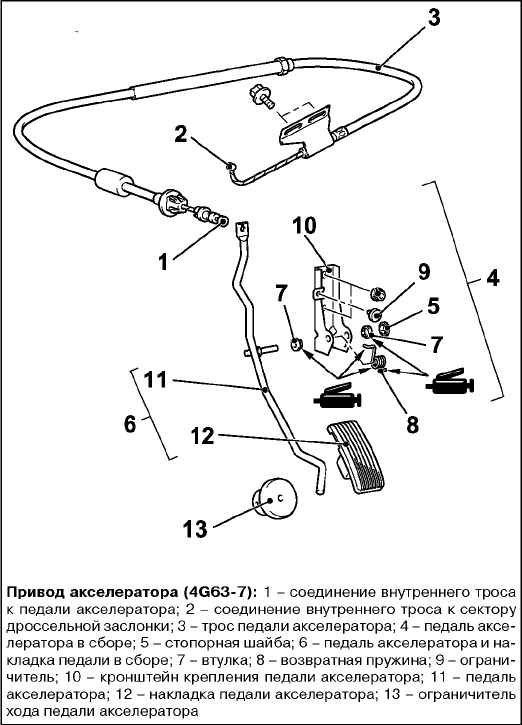

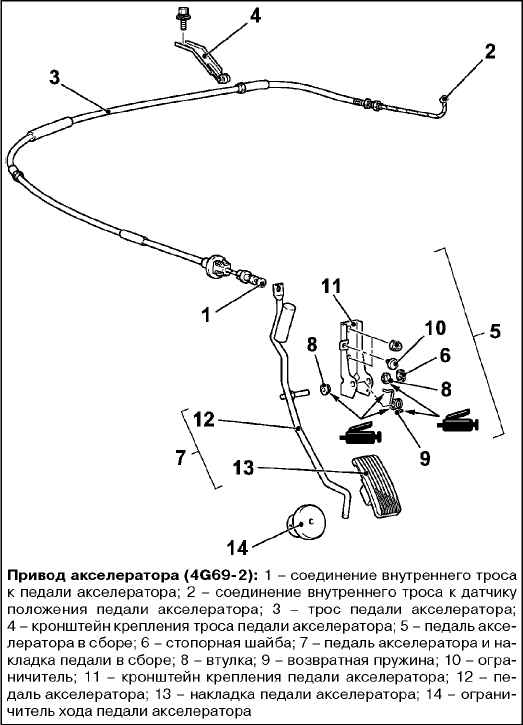

Снятие деталей производится в порядке, указанном на сборочном рисунке.

Установка производится в порядке, обратном снятию.

После установки деталей отрегулируйте трос педали акселератора.
