2.5.2. Диагностика системы впрыска топлива

Тип системы самодиагностики
На моделях с системой самодиагностики типа EOBD или OBD-II стандартный диагностический код состоит из одной буквы и 4 цифр (например: «P00G0»). Нумерация таких кодов сплошная, т.е. коды неисправности для различных систем не повторяются.
На моделях с системой OBD-II в блок управления двигателем была добавлена новая функция «стоп-кадр данных» (freeze frame data). При обнаружении неисправности системой самодиагностики будет записан соответствующий диагностический код и записаны текущие параметры основных узлов и систем двигателя в данный момент («стоп-кадр данных»). Эти данные, считанные с помощью тестера, могут упростить анализ условий появления неисправности.

Особенности диагностики с помощью тестера
Алгоритм работы системы диагностики Mitsubishi немного отличается от стандартного алгоритма (протокол OBD II), поэтому для выполнения корректной диагностики рекомендуется использовать тестер MUT-II.
Рекомендуется подсоединять тестер (MUT-II) при выключенном зажигании, так как возможно возникновение сбоя электронных блоков управления.
Перед подсоединением тестера к диагностическому разъему убедитесь, что состояние и форма выводов разъема соответствуют норме.

Диагностический разъем
В автомобиле устанавливался один стандартный 16-контактный основной диагностический разъем (расположен под панелью приборов).

Пояснения по работе контрольной лампы индикации неисправности двигателя («CHECK ENGINE»)
Контрольная лампа загорается на несколько секунд сразу после включения зажигания, чтобы показать, что сама лампа функционирует нормально.
Далее (после запуска или при работающем двигателе) контрольная лампа загорается, чтобы предупредить водителя об обнаружении неисправности системой самодиагностики.
Внимание: если контрольная лампа загорается из-за неисправности блока управления, то связь между тестером и блоком управления установить невозможно, при этом отсутствует возможность считать диагностические коды.
При критической неисправности (наличие серьезного дефекта в системе впрыска топлива или системе снижения токсичности ОГ) контрольная лампа будет гореть постоянно при движении автомобиля до тех пор, пока не будет удален код неисправности после устранения неисправности (т.е. после ремонта).

ПРИМЕЧАНИЕ
Удаление кода неисправности не является устранением неисправности

Контрольная лампа погаснет при выключении зажигания (ключ: «OFF»).
Условия, при которых горящая контрольная лампа («CHECK ENGINE») может погаснуть по сигналу блока управления при включенном зажигании (код неисправности сохраняется)

ПРИМЕЧАНИЕ
Для какой-либо неисправности цикл означает запуск-остановку двигателя или три поездки (дорожных испытания автомобиля) в течение которых производится мониторинг данной неисправности.

Для неисправности в трансмиссии: если блок управления двигателем в течение трех циклов не обнаружил неисправность при соответствующих режимах и условиях (см. условия возникновения кода).
Для неисправности в системе токсичности ОГ (пропуск вспышек в цилиндрах): если блок управления двигателем в течение цикла не обнаружил неисправность при аналогичных условия работы двигателя.(частота вращения коленчатого вала, температура охлаждающей жидкости и т.д.), при которых неисправность была обнаружена впервые.

Пояснения по работе системы самодиагностики
Блок управления двигателем отслеживает входные/ выходные сигналы (одни постоянно, другие – только при определенных условиях). В случае если обнаружено постоянное или в течение заданного промежутка времени нарушение в работе системы, или если после первого некорректного сигнала в блок управления двигателем поступило еще несколько подобных сигналов, то блок управления двигателем воспримет это как наличие неисправности, запишет соответствующий код неисправности в память и пошлет сигнал на выход системы самодиагностики.

ПРИМЕЧАНИЕ
Обычно если блок управления обнаружил неисправность, то контрольная лампа загорится, и код неисправности будет записан только после повторного запуска двигателя и повторного обнаружения той же неисправности.

Для некоторых неисправностей контрольная лампа загорится и соответствующий код неисправности, отмеченный знаком «*», будет записан при первом ее обнаружении.
Поскольку запоминающее устройство (оперативная память блока управления двигателем) имеет питание непосредственно от аккумуляторной батареи, то результаты диагностики сохраняются, даже когда ключ замка зажигания повернут в положение «ВЫКЛ». Коды неисправностей будут стерты при отсоединении клеммы аккумуляторной батареи или разъема блока управления двигателем. Кроме того, коды неисправностей стираются, если при включенном зажигании (ключ в положении «ВКЛ») с тестера на блок управления двигателем будет послан сигнал об удалении кодов неисправностей.

ВНИМАНИЕ
Если при включенном зажигании (ключ в положении «ON») отсоединить разъем какого-либо датчика, то блок управления воспримет это как наличие неисправности и в память блока управления запишется соответствующий код. В этом случае удалите коды неисправностей.

Стандартная схема поиска неисправностей
Сымитируйте признаки неисправности для проверки их наличия и определите характер и условия возникновения (режим работы двигателя, условия эксплуатации и т.д.).
Считайте коды неисправностей и определите причины появления неисправности, проверяемые компоненты и порядок их проверки.
Проверьте входные сигналы блока управления двигателем с помощью тестера или мотор-тестера. Если сигналы в норме, то соответствующий датчик (элемент) исправен. Переходите к проверке следующего компонента,
Проверьте выходные сигналы блока управления двигателем с помощью мотор-тестера и проверьте работу исполнительных устройств (приводов) с помощью функции ACTUATOR TEST тестера. Если сигналы блока управления двигателем и привод в норме, то управление приводом в норме. Переходите к проверке следующего компонента.
Если сигналы блока управления двигателем в норме, то проверьте и при необходимости отремонтируйте электропроводку компонентов системы. После ремонта снова проверьте сигналы блока управления двигателем. Если на этот раз сигналы в норме, то проверьте входные и выходные сигналы для следующего проверяемого компонента.
Если электропроводка в порядке, но входные и выходные сигналы блока управления двигателем не соответствуют норме, то проверьте отдельные компоненты системы и при необходимости отремонтируйте или замените их. После ремонта снова проверьте сигналы блока управления двигателем. Если на этот раз сигналы в норме, то проверьте сигналы для следующего проверяемого компонента.

Повторная проверка признаков неисправности и ремонт
Если в результате проверки подозреваемой цепи электропроводки и конкретных компонентов дефектов не выявлено, но входные и выходные сигналы блока управления двигателем отклоняются от нормы, то более внимательно оцените признаки неисправности (возможно, первоначальный диагноз был неверен или неполон). При дальнейшей проверке попытайтесь расширить зону поиска неисправности на другие группы компонентов (отремонтируйте при необходимости).
Постарайтесь сымитировать признаки неисправности, чтобы быть уверенными в том, что неисправность устранена. Устраните причину возникновения неисправности для предотвращения повторного появления дефекта.

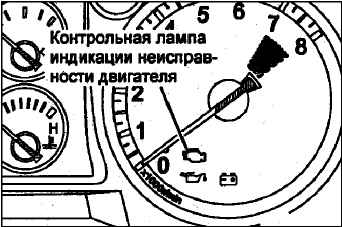

Проверка контрольной лампы индикации неисправности двигателя («CHECK ENGINE»)
Диагностика системы впрыска топлива
Диагностика системы впрыска топлива
При возникновении неисправности в любом из ниже перечисленных элементов системы распределенного спрыска (MPI) загорается контрольная лампа индикации неисправности двигателя («CHECK ENGINE»). Если данная лампа продолжает гореть и при работающем двигателе, проверьте наличие кода неисправности. При этом необходимо помнить, что контрольная лампа индикации неисправности двигателя будет гореть в течение 5 свсегда после поворота ключа зажигания в положение «ON» («ВКЛ.»).

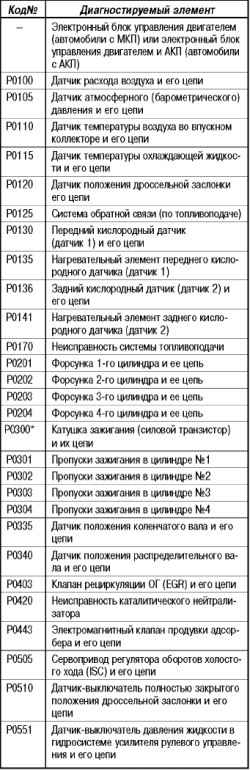

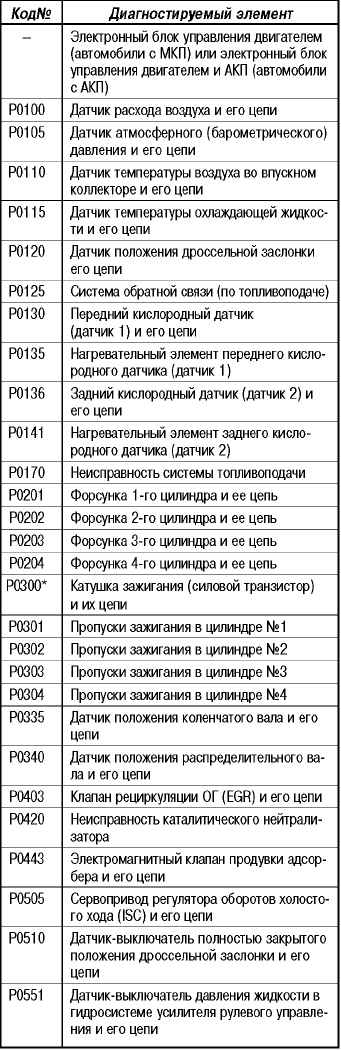

Элементы системы впрыска топлива (или условия), в случае неисправности (или не выполнения) которых загорается контрольная лампа индикации неисправности двигателя («CHECK ENGINE»)

ПРИМЕЧАНИЯ
Если контрольная лампа загорается вследствие неисправности электронного блока управления двигателем (автомобили с МКП) или электронного блока управления двигателем и АКП (автомобили с АКП), связь между MUT-II и электронным блоком управления двигателем (автомобили с МКП) или электронным блоком управления двигателем и АКП (автомобили с АКП) невозможна, диагностический код неисправности не может быть прочитан.
Как только электронный блок управления двигателем (автомобили с МКП) или электронный блок управления двигателем и АКП (автомобили с АКП) определил неисправность, контрольная лампа индикации неисправности двигателя загорается каждый раз при повторном запуске двигателя и та же неисправность вновь индицируется. Однако для позиции обозначенной значком «*» в таблице, контрольная лампа загорается только один раз при первом определении неисправности.
После загорания контрольной лампы индикации неисправности двигателя она погаснет при выполнении следующих условий:
Когда электронный блок управления двигателем (автомобили с МКП) или электронный блок управления двигателем и АКП (автомобили с АКП) в течение трех раз определил неисправность в трансмиссии.
Знак «*» в таблице: в этом случае «один раз» обозначает период от запуска до остановки двигателя.
В режиме оценки пропусков зажигания, когда условия движения автомобиля (частота вращения коленчатого вала, температура охлаждающей жидкости, и т.д.) подобны тому состоянию, при котором эта неисправность была определена в первый раз.
«Датчик 1» означает, что датчик установлен ближе к двигателю, а «датчик 2» означает датчик, установлен дальше, по сравнению с первым, от двигателя.

Считывание диагностических кодов неисправностей
Диагностика системы впрыска топлива
Убедитесь в исправном состоянии аккумуляторной батареи, так как определение неисправности невозможно при низком напряжении аккумуляторной батареи.
Выключите все дополнительное оборудование.
Установите рычаг селектора АКП в положение «N».

ВНИМАНИЕ
Не отсоединяйте аккумуляторную батарею до полного считывания результатов диагностирования, так как код неисправности будет удален из памяти электронного блока управления при отсоединении аккумуляторной батареи или разъема блока управления.

Переведите ключ замка зажигания в положение «OFF»(«BЫКЛ.»).

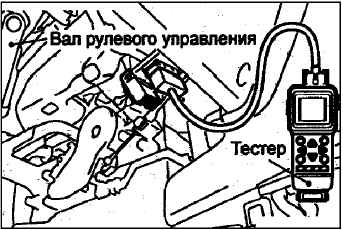

При проверке с помощью тестера подсоедините тестер к диагностическому разъему под панелью приборов.

ВНИМАНИЕ
При подсоединении или отсоединении тестера «зажигание» должно быть выключено (ключ замка зажигания в положении «OFF»(«BЫKЛ.»).

Включите зажигание и считайте диагностические коды.
После завершения проверки переведите ключ замка зажигания в положение «OFF» (ВЫКЛ) и затем отсоедините тестер от диагностического разъема.

Удаление диагностических кодов неисправностей
Поверните ключ замка зажигания в положение «OFF».
Если используется тестер, то подсоедините его к диагностическому разъему и сотрите коды.
Если тестер не используется, то отсоедините провод от отрицательной клеммы аккумуляторной батареи на 10 с или больше.
После отсоединения провода от отрицательной клеммы аккумуляторной батареи будет утрачено содержимое памяти электронных блоков управления других систем.
Поверните ключ зажигания в положение «ON», затем убедитесь, что выводится код нормального состояния.
После прогрева двигателя дайте ему поработать на холостом ходу не менее 10 мин.

Диагностирование в режиме «Diagnosis 2»
Используя MUT-II, переключите электронный блок управления на режим диагностирования «Diagnosis 2».
Проведите дорожное испытание.
Считайте диагностические коды и выполните ремонтные процедуры для устранения обнаруженной неисправности.
Поверните ключ зажигания в положение OFF (ВЫКЛ.), а затем вновь переведите его в положение «ON» («ВКЛ.»).

ПРИМЕЧАНИЕ
При выключении зажигания электронный блок управления двигателем переключит режим проверки с «Diagnosis 2» на режим «Diagnosis 1».

Сотрите диагностические коды.

Проверка с использованием режимов «DATA LIST» (таблица данных) и «ACTUATOR TEST» (проверка исполнительных устройств) MUT-II
Выполните проверку, используя режимы DATA LIST (таблица данных) и «ACTUATOR TEST» (проверка исполнительных устройств) MUT-II.
В случае обнаружения неисправности проверьте электропроводку автомобиля, соответствующие узлы и детали.
После ремонта произведите повторную проверку с использованием MUT-II и убедитесь, что в результате ремонта некорректный входной и выходной сигнал стали нормальными.
Удалите диагностические коды неисправности из памяти электронного блока управления.
Отсоедините MUT-II, заведите вновь двигатель и проведите дорожные испытания, чтобы убедиться в устранении данной неисправности.

Данные «Стоп-кадр» («FREEZE FRAME»)
Когда электронный блок управления двигателем (автомобили с МКП) или электронный блок управления двигателем и АКП (автомобили с АКП) определяет неисправность и запоминает диагностический код неисправности, он также запоминает текущее состояние двигателя. Эта функция носит название «cтоп-кадpa» («FREEZE FRAME»). Анализируя данные «стоп-кадра» при помощи MUT-II, может быть проведен эффективный поиск неисправности. Индицируемые позиции данных «стоп – кадр» показаны ниже в таблице.

ПРИМЕЧАНИЕ
Если обнаруживается несколько неисправностей в нескольких системах, запоминается только одна неисправность, которая была обнаружена первой.

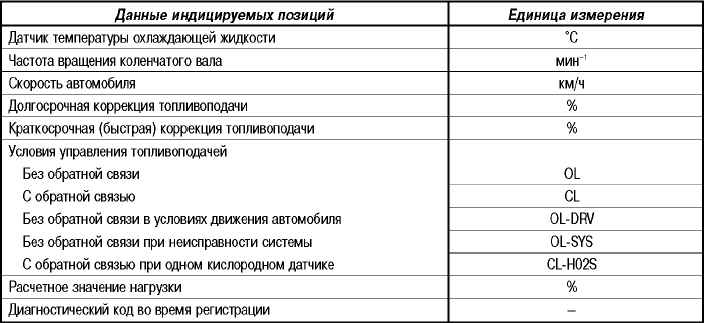

Список индицируемых позиций
Диагностика системы впрыска топлива

Состояние готовности к проверке
Электронный блок управления двигателем (автомобили с МКП) или электронный блок управления двигателем и АКП (автомобили с АКП) контролирует следующие основные диагностируемые элементы, судит об их состоянии (исправны/неисправны) и запоминает динамику изменения их технического состояния. Последнее может быть считано при помощи MUT-II (если электронный блок управления имел сведения о техническом состоянии какого-то элемента прежде, MUT-II высвечивает «Complete»-«Выполнено»).
Наконец, если производится стирание диагностических кодов неисправностей, или при отсоединении аккумуляторной батареи, то одновременно стирается и информация о техническом состоянии элемента (память электронного блока управления сбрасывается).
– Каталитический нейтрализатор : Р0420.
– Кислородный датчик: Р0130.
– Нагревательный элемент кислородного датчика: Р0135, Р0141.

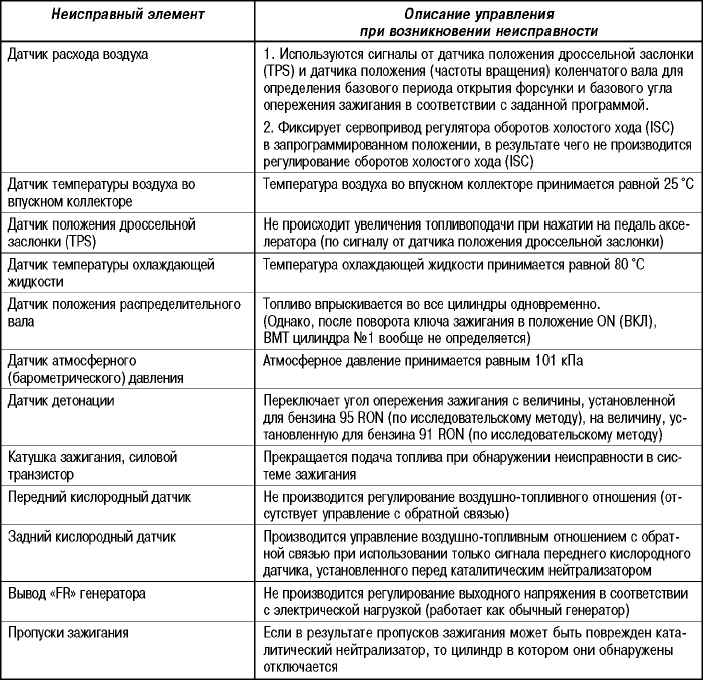

Справочная таблица аварийного режима работы
Когда система самодиагностики обнаруживает неисправность одного из основных датчиков, то система переходит на аварийный режим управления («FAIL SAFE FUNCTION»), чтобы автомобиль мог продолжить движение (до станции тех. обслуживания).

Диагностика системы впрыска топлива

Проверка на выводах разъема электронного блока управления двигателем
Диагностика системы впрыска топлива

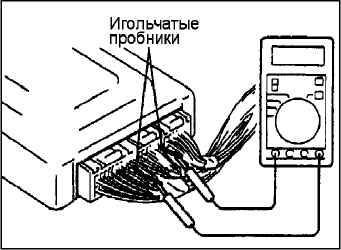

Подсоедините игольчатые пробники (жгут тестовых проводов МВ991223 или скрепку) к пробникам вольтметра:
В соответствии с таблицей проверки вставьте игольчатый тестовый пробник (скрепку) в каждый вывод разъема электронного блока управления двигателем (МКП) или блока управления двигателем и АКП (АКП) со стороны жгута проводов и измерьте напряжения, проверяя их величины в соответствии с проверочной таблицей.

ПРИМЕЧАНИЕ
Измерение напряжений проводите при подсоединенном к электронному блоку управления двигателем (МКП) или блоку управления двигателем и АКП (АКП) разъеме.
Для удобства подключения к выводам разъема можно выдвинуть электронный блок управления двигателем (МКП) или электронный блок управления двигателем и АКП (АКП).
Допускается проведение проверок в другом порядке, отличном от указанного в таблице для проверки.

ВНИМАНИЕ
Короткое замыкание положительного (+) пробника, соединенного с выводом разъема, на «массу» может вызвать повреждение электропроводки, датчика, электронного блока управления двигателем (МКП) или электронного блока управления двигателем и АКП (АКП), либо всех этих элементов. Будьте очень осторожны, чтобы не допустить этого.

Если вольтметр фиксирует какое-либо отклонение от номинального значения, то проверьте соответствующий датчик, привод и соответствующие провода, затем отремонтируйте или замените.
После ремонта или замены детали (узла) произведите повторную проверку напряжения вольтметром, чтобы убедится в устранении неисправности.
