2.2.15. Сборка компонентов блока цилиндров

ПРИМЕЧАНИЕ Если вкладыш нуждается в замене, то выберите и установите вкладыш требуемого размера.

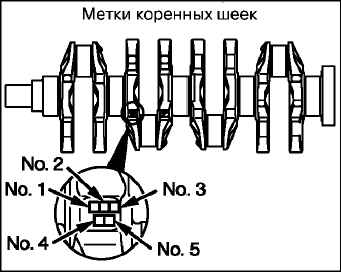

Если коленчатый вал поставляется в качестве запасной детали, определите цветовые или символьные метки коренных шеек коленчатого вала, которые выштампованы в месте, показанном на рисунке. Если идентификация коленчатого вала по меткам невозможна (метки отсутствуют), то измерьте диаметр каждой коренной шейки коленчатого вала.

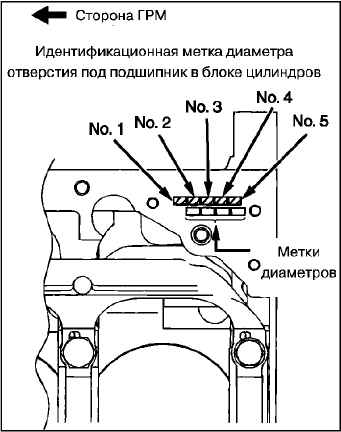

Определите символьные идентификационные метки на блоке цилиндров (размерные группы диаметров отверстий под коренные подшипники), которые выштампованы в месте, показанном на рисунке, в направлении от передней к задней части блока. Метка для шейки №1 расположена со стороны передней части двигателя (со стороны ремня привода ГРМ).

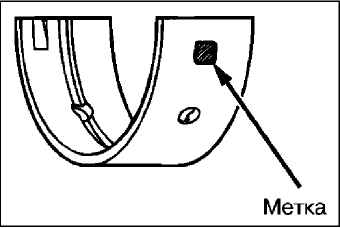

Вкладыши коренного подшипника коленчатого вала идентифицируются по цветовой и/или символьной меткам, которые расположены, как показано на рисунке.

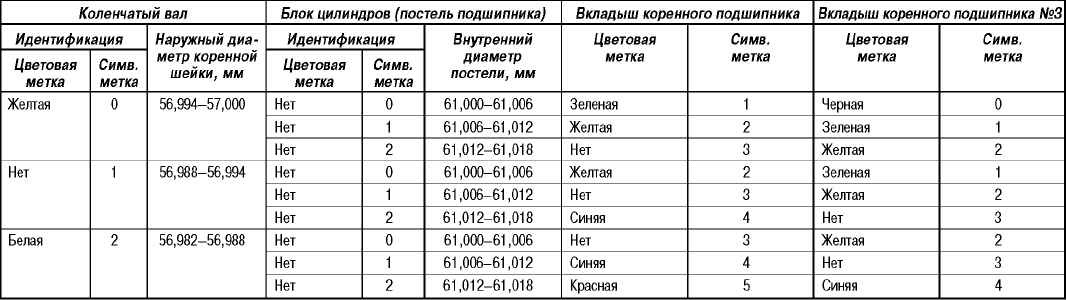

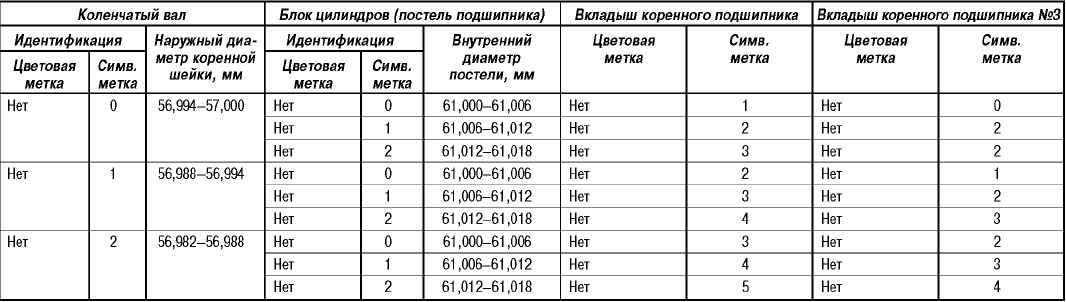

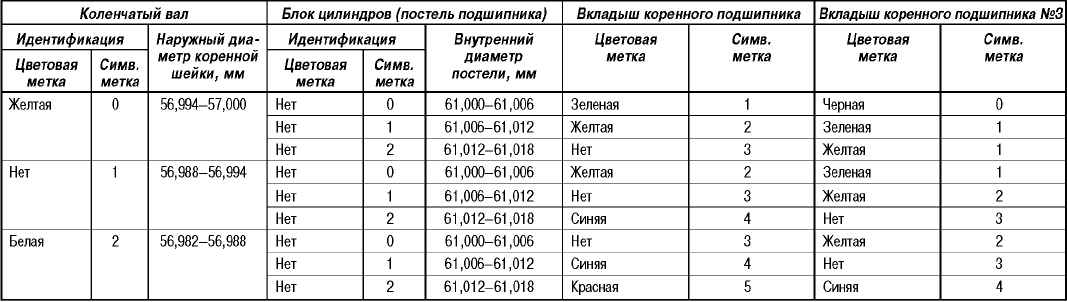

В соответствии с определенными метками на коленчатом валу (или результатами измерений коренных шеек вала) и идентификационными метками на блоке цилиндров подберите правильные вкладыши коренных подшипников по приведенной таблице.

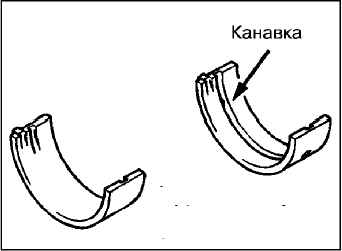

Установите верхний вкладыш коренного подшипника коленчатого вала в блок цилиндров. В верхнем вкладыше коренного подшипника коленчатого вала имеется канавка для подвода смазки.

Установите нижний вкладыш коренного подшипника коленчатого вала в постель коленчатого вала.

Установите упорные полукольца на обе стороны коренного подшипника №3 канавками наружу (к щеке противовеса).

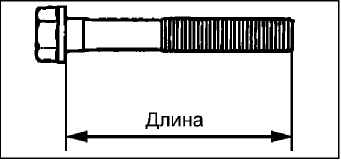

Перед установкой болтов крепления проверьте, что длина стержня для каждого болта не превышает предельно допустимого значения. Если предельное значение превышено, замените болт.

Предельное допустимое значение (не более): 71,1 мм.

Установите постель коленчатого вала на блок цилиндров так, чтобы стрелка на ней была расположена со стороны ремня привода ГРМ.

Нанесите моторное масло на резьбу болтов и под их головку.

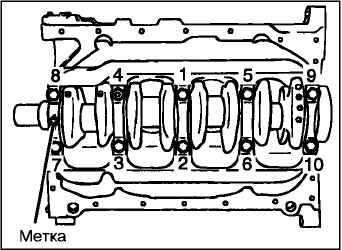

Затяните болты крепления постели коленчатого вала указанным моментом затяжки в последовательности, указанной на рисунке.

Момент затяжки: 25±2 Н·м.

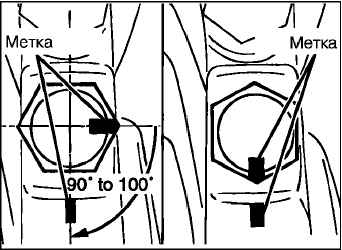

Нанесите на головку каждого болта цветовую метку и доверните болты крепления постели коленчатого вала (крышек подшипников) на угол 90° (1/4 оборота) в указанной выше последовательности.

ВНИМАНИЕ Если болт довернут на угол менее 90°, то крепление постели коленчатого вала будет недостаточным. Если болт довернут на угол более 100°, то отверните болт и повторите процедуру затяжки.

Убедитесь, что коленчатый вал вращается плавно.

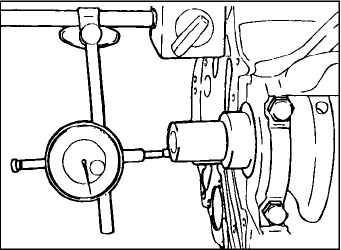

Проверьте осевой зазор коленчатого вала.

Двигатель 4G63-7: 0,05–0,25 мм.

Двигатель 4G64: 0,05–0,18 мм.

Двигатель 4G69: 0,05–0,25 мм.

Двигатель 4G63-7: 0,25 мм.

Двигатель 4G64: 0,25 мм.

Двигатель 4G69: 0,40 мм.

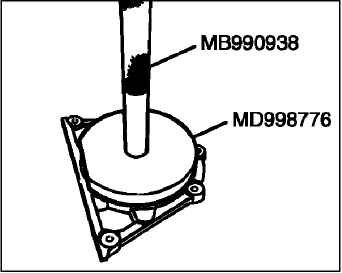

С помощью специальной оправки установите новый сальник в его корпус.

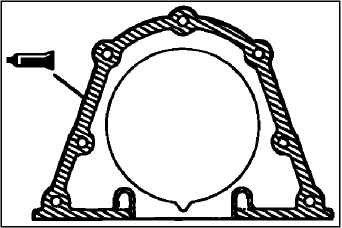

Нанесите указанный герметик на корпус сальника в местах, показанных на рисунке.

Герметик MITSUBISHI GENUINE Part № MD 970389, Three Bond 1207F или его эквивалент.

Нанесите тонкий слой моторного масла на рабочую кромку сальника по всей его окружности.

ПРИМЕЧАНИЕ Выполните установку корпуса сальника в течение 15 мин после нанесения герметика.

После установки не допускайте попадания масла и охлаждающей жидкости на поверхности корпуса сальника, покрытые герметиком.

Установите корпус сальника на блок цилиндров и затяните болты его крепления номинальным моментом.

Момент затяжки: 11 ±1 Н·м.
