2.2.9. Снятие и установка головки блока цилиндров (4G63)

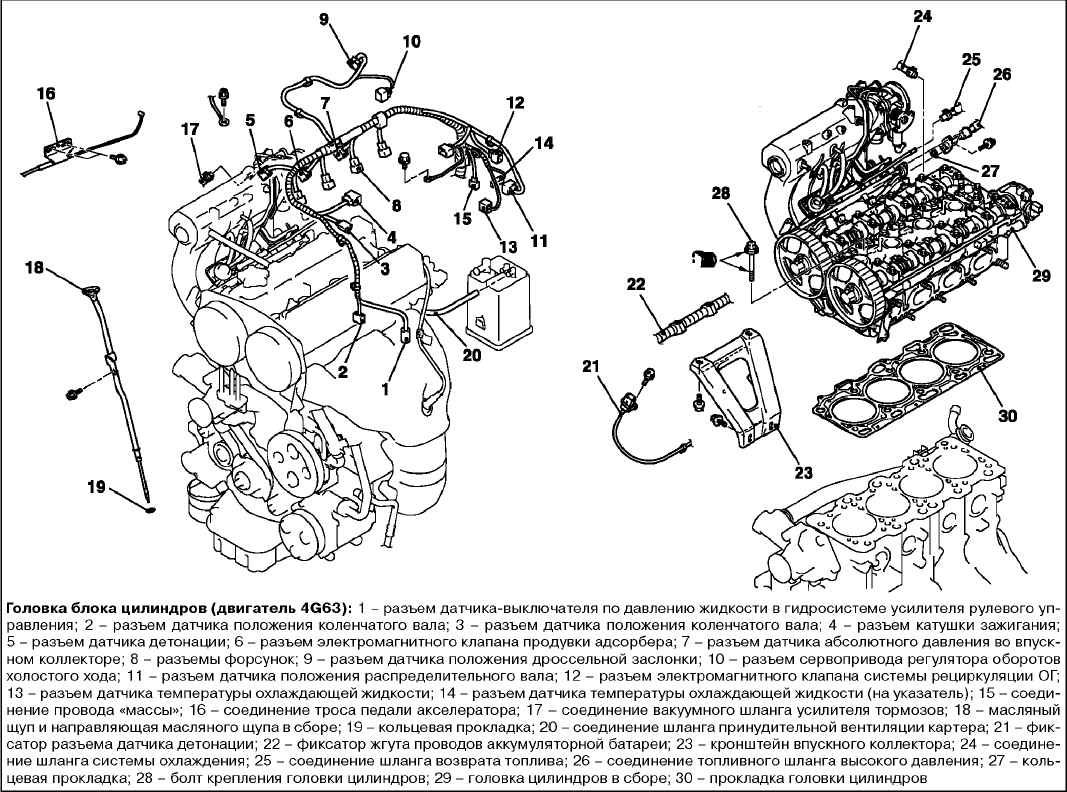

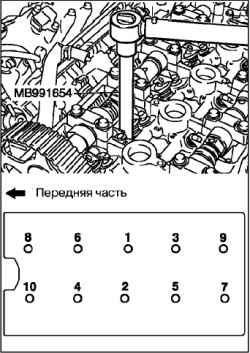

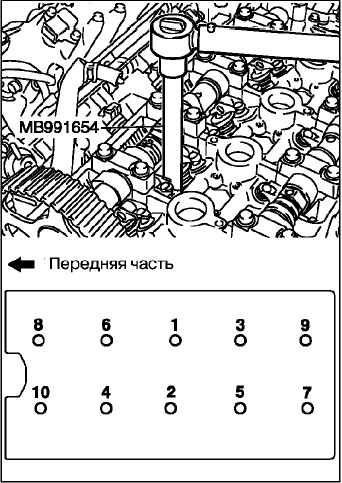

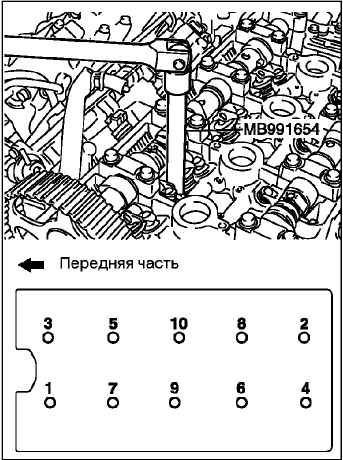

Отворачивайте болты в 2 или 3 этапа в последовательности, указанной на рисунке, а затем снимите головку цилиндров в сборе.

ВНИМАНИЕ При отворачивании болтов крепления головки цилиндров будьте осторожны, чтобы не повредить или деформировать направляющие трубки свечей зажигания, так как они не поставляются отдельно.

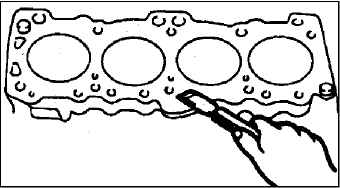

С помощью специального скребка удалите остатки старой прокладки головки цилиндров с блока цилиндров.

ВНИМАНИЕ При проведении данной операции не допускайте попадания материала прокладки или других посторонних частиц в каналы системы охлаждения и системы смазки.

Обезжирьте прилегающие поверхности прокладки.

При установке проверьте совпадение всех отверстий на прокладке и головке цилиндров.

Убедитесь в наличии соответствующей идентификационной метки для данного двигателя на новой прокладке головки цилиндров.

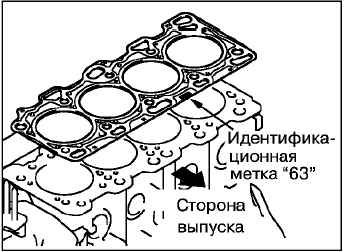

Положите прокладку головки цилиндров на блок цилиндров идентификационной меткой вверх так, чтобы она была расположена со стороны выпускных клапанов.

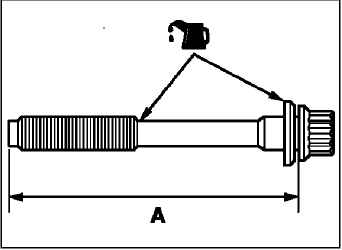

При установке болтов крепления головки цилиндров убедитесь, что длина «А» каждого болта находится в пределах допустимого значения.

Если длина «А» превышает предельно допустимое значение, необходимо заменить болты.

Предельно допустимое значение «А»: 99,4 мм.

Смажьте тонким слоем моторного масла резьбу и шайбы болтов крепления головки цилиндров.

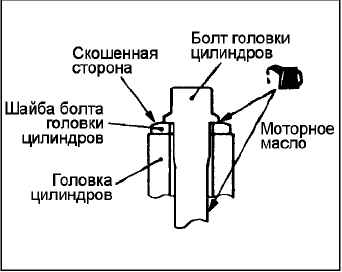

ПРИМЕЧАНИЕ Если шайба болта крепления головки цилиндров заменялась, установите ее стороной с фаской вверх, как показано на рисунке.

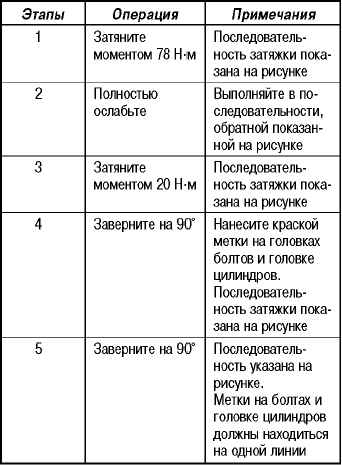

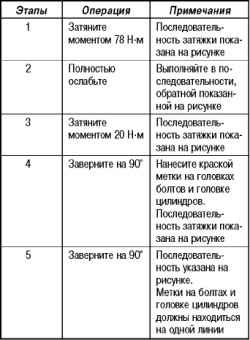

Затяните болты согласно указанной ниже процедуре.

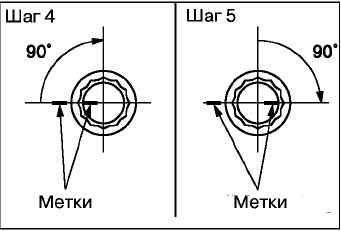

ПРИМЕЧАНИЕ Всегда заворачивайте болт на угол строго равный 90°. В противном случае болт крепления головки цилиндров может быть ослаблен (не будет обеспечена надежность газового стыка). Если болт довернут на угол больший 90°, необходимо полностью его ослабить и повторить все операции, начиная с пункта 1.

Смажьте кольцевую уплотнительную прокладку небольшим количеством свежего моторного масла.

ВНИМАНИЕ Не допускается попадания масла внутрь топливного коллектора.

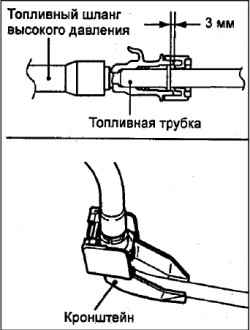

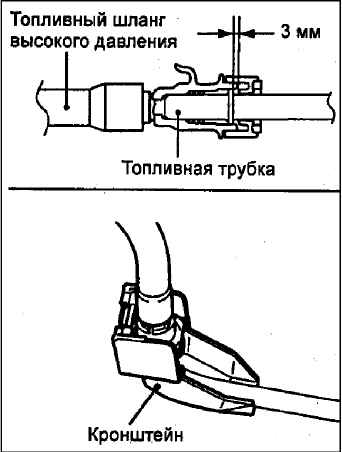

Слегка поворачивая фланец топливного шланга вправо – влево, осторожно вставьте его в топливный коллектор, чтобы не допустить повреждения прокладки. После установки проверьте, чтобы шланг поворачивался в топливном коллекторе плавно.

Если фланец шланга заедает при повороте, причиной может служить повреждение кольцевой уплотнительной прокладки. Отсоедините фланец (в сборе со шлангом) от топливного

коллектора и проверьте прокладку на отсутствие повреждений, затем вставьте его обратно и проверьте плавность поворачивания.

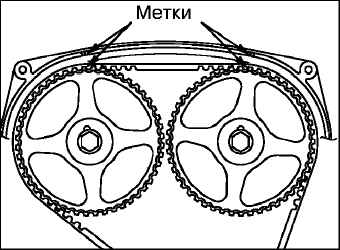

Зафиксируйте звездочки распределительных валов от проворота с помощью специального вильчатого держателя и спецболтов.

Заверните болты крепления звездочеки распределительных валов номинальным моментом.

Момент затяжки: 89 ±9 Н·м.

Установите впускной патрубок системы охлаждения и корпус термостата в сборе.

Установите верхнюю крышку ремня привода ГРМ.

Установите выпускной коллектор.

Установите воздушный фильтр в сборе.

Залейте охлаждающую жидкость и моторное масло.

Отрегулируйте натяжение ремня привода навесных агрегатов.

Отрегулируйте трос педали акселератора.
