8.9. Снятие и установка охладителя ATF

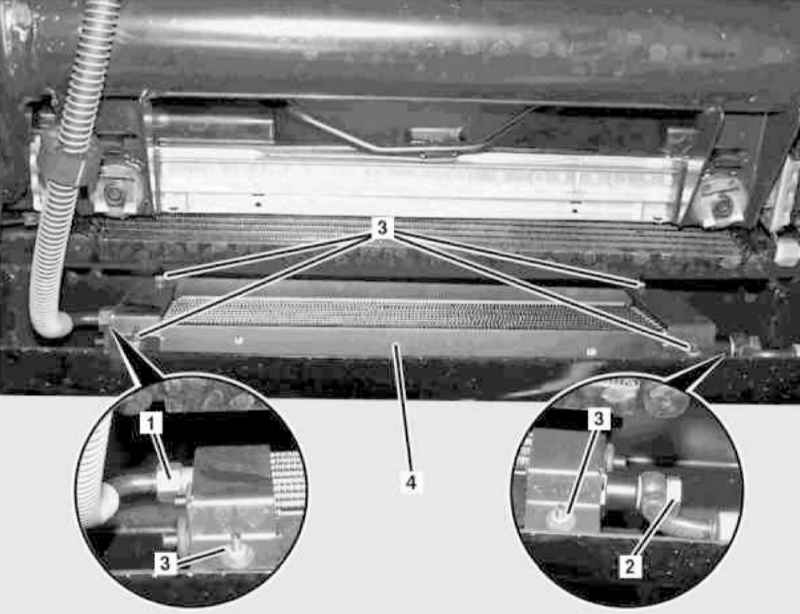

Детали установки охладителя ATF (кроме моделей 463.246)


1 — Накидная гайка штуцерного разъема 2 — Полый болт штуцерного соединения	3 — Гайки крепления охладителя ATF 4 — Охладитель ATF

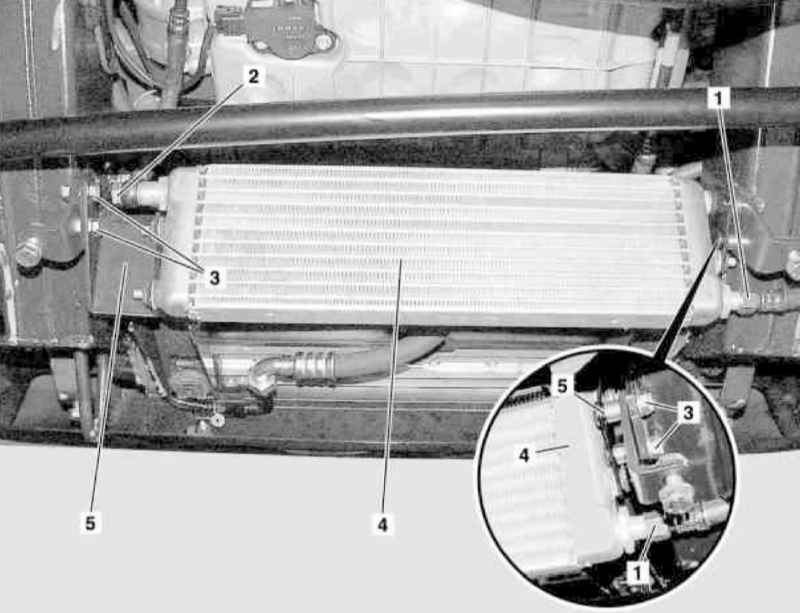

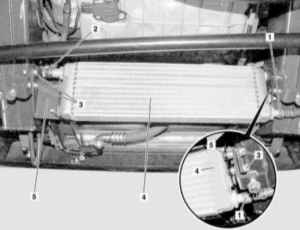

Детали установки охладителя ATF (модели 463.246)


1 — Накидная гайка штуцерного разъема 2 — Полый болт штуцерного соединения 3 — Гайки крепления охладителя ATF	4 — Охладитель ATF 5 — Опорный кронштейн

ПОРЯДОК ВЫПОЛНЕНИЯ

Снимите защиту картера (кроме моделей 463.246).
Слейте ATF (см. Главу Текущий уход и обслуживание).
Отпустите накидную гайку (1) штуцерного разъема на охладителе (4), - приготовьтесь к сбору проливаемой жидкости.
Выверните полый болт (2) штуцерного соединения на охладителе (4), - приготовьтесь к сбору проливаемой жидкости.
Отпустите гайки (3) крепления маслоохладителя (4).
На моделях 463.266 (G55 AMG) оттяните от охладителя (4) опорный кронштейн (5).
Снимите охладитель (4), - приготовьтесь к сбору проливаемой жидкости.
Установка производится в обратном порядке.
