8.4. Регулировка привода переключения АТ

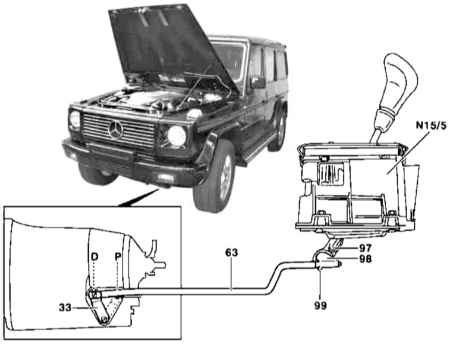

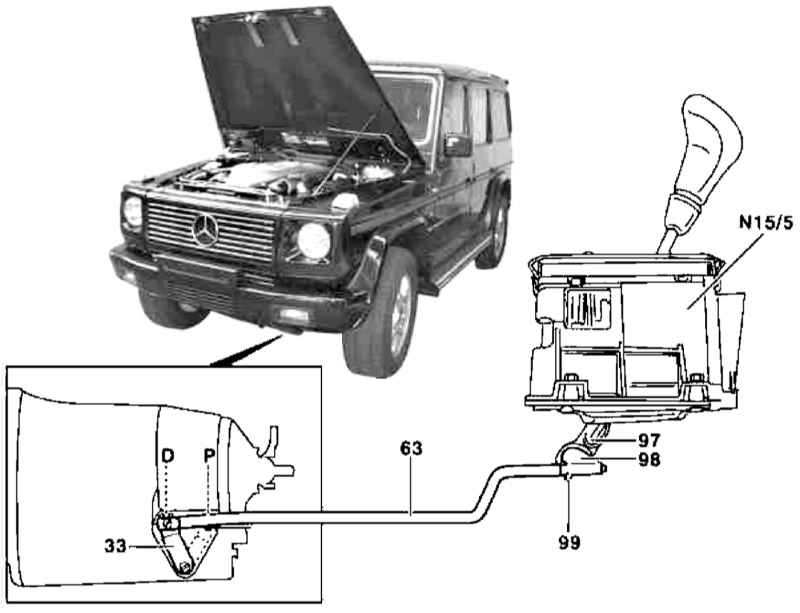

Конструкция привода переключения АТ

33 — Исполнительный рычаг 63 — Тяга переключения 97 — Промежуточный рычаг	98 — Головка тяги 99 — Болт N15/5 — Электронный селекторный модуль

ПОРЯДОК ВЫПОЛНЕНИЯ

Загоните автомобиль на подъемник, поднимите и выровняйте строго горизонтально. Переведите исполнительный рычаг (33) в положение «D» и попросите помощника удерживать его в этом положении в течение всего времени выполнения процедуры. Ослабьте болт (99). Подсоедините головку тяги (98) к промежуточному рычагу (97) и закрепите ее фиксаторами. Заправьте тягу (63) в головку, подсоедините ее к рычагу (33) и закрепите фиксаторами. Прижав головку (98), затяните болт (99), - проследите, чтобы тяга (63) и головка (98) не проворачивались, а рычаг (33) все время оставался в положении «D». Проверьте исправность функционирования привода.
