7.4.7. Снятие и установка стартера
|
Самоконтрящийся крепеж подлежит замене в обязательном порядке!
|
Бензиновые модели
463.250 (М112)

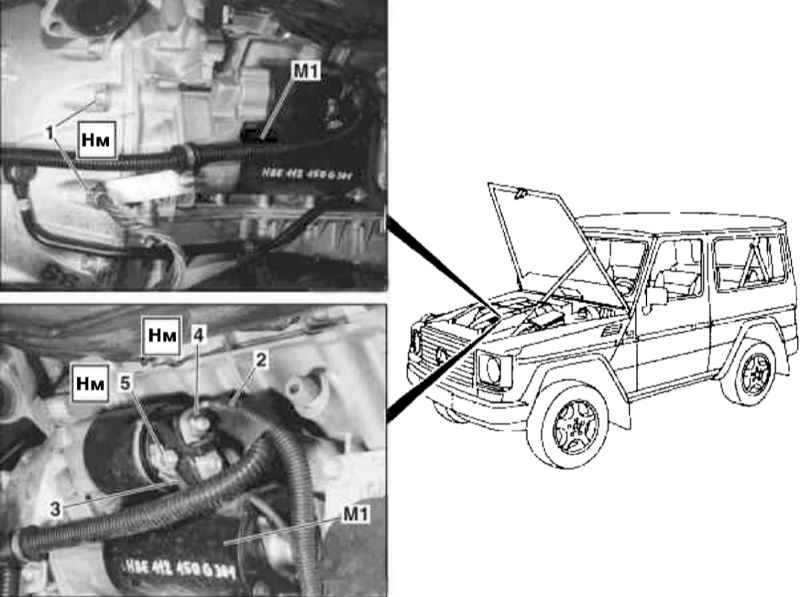

Детали установки стартера на моделях 463.250 (М112) (1 из 2)

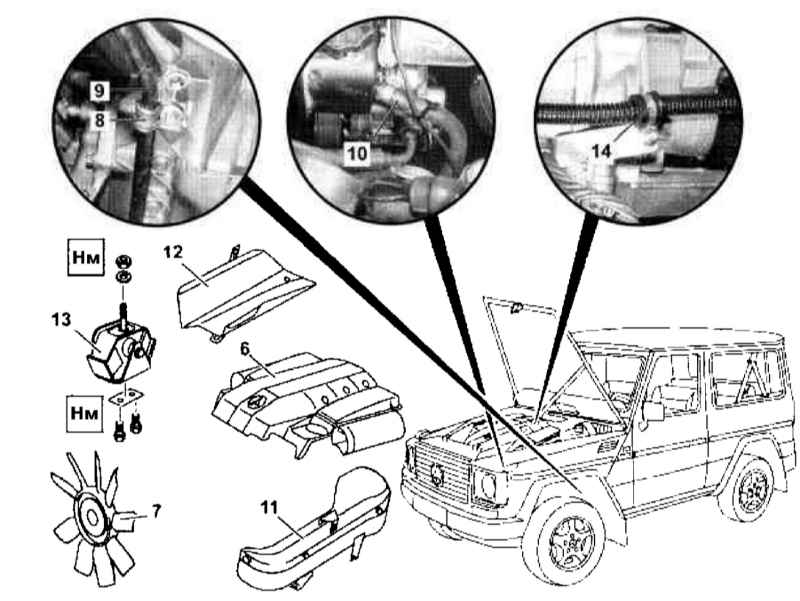

Детали установки стартера на моделях 463.250 (М112) (2 из 2)
|
|
|
|
|
|
- Отсоедините отрицательный провод от батареи.
- Снимите воздухоочиститель (6) (см. Главу Системы питания и выпуска отработавших газов).
- Снимите сборку вентилятора системы охлаждения с вязкостной муфтой (7) (см. Главу Системы охлаждения, отопления, вентиляции и кондиционирования воздуха).
- Отболтите от рамы правую и левую опоры силового агрегата.
- Отболтите кронштейн (8) крепления линий ATF (9) справа и слева внизу и вверху на поддоне картера.
- Отсоедините линию (10) рулевого насоса, - сразу же закупорьте открытые штуцерные соединения.
- Высвободите из фиксатора электропроводку и отболтите от рамы левый щиток (11).
- Отболтите от рамы правый щиток (12).
- Вывесьте двигатель сверху и, слегка отведя его в сторону в случае необходимости, снимите щиток (12).
- Отболтите и снимите правую опору подвески силового агрегата (13) (см. Главу Двигатель).
- Отболтите кронштейн (14) и отсоедините электропроводку контуров 30 и 50 (2 и 3).
- Выверните винты (1) и снимите стартер (М1).
- Установка производится в обратном порядке, - проследите, чтобы при опускании силового агрегата не оказались защемлены щитки (11 и 12).
- В заключение произведите очистку памяти процессора системы бортовой самодиагностики (см. Раздел Общая информация).
|
|
463.246/249 (М113)

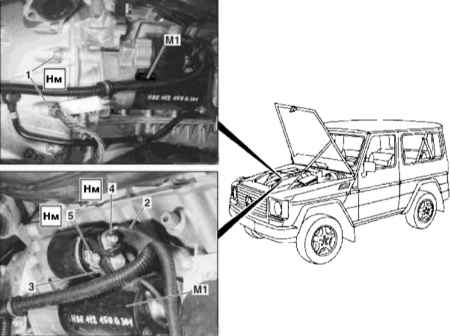

Детали установки стартера на моделях 463.246/249 (М113) аналогичны показанным на иллюстрации
Детали установки стартера на моделях 463.250 (М112) (1 из 2).
|
|
- Отсоедините отрицательный провод от батареи.
- Отсоедините электропроводку контуров 30 и 50 (2 и 3).
- Выверните крепежные винты (1) и снимите стартер (М1).
- Установка производится в обратном порядке.
- В заключение произведите очистку памяти процессора системы бортовой самодиагностики (см. Раздел Общая информация).
|
|
Дизельные модели
463.323 (М612)

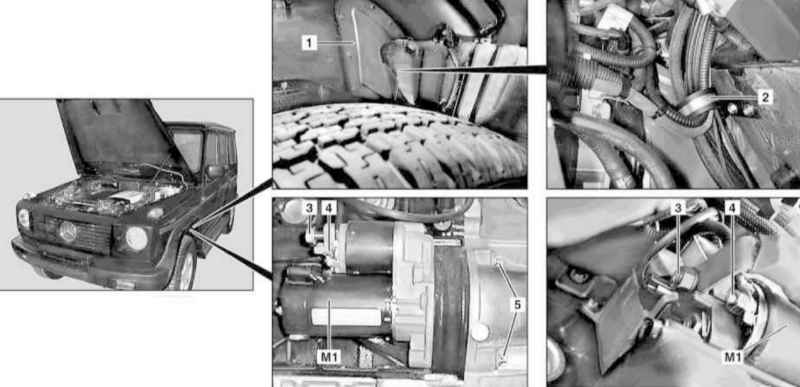

Детали установки стартера на моделях 463.323 (М612)
|
|
- На моделях соответствующей комплектации (код ЕТ2) активируйте сервисный режим системы аварийного вызова TELE AID (см. Раздел Активация/деактивация сервисного режима системы аварийного вызова TELE AID).
- Отсоедините отрицательный провод от батареи.
- Поддомкратьте автомобиль и установите его на подпорки.
- Снимите левое переднее колесо.
- Снимите левый передний брызгоотбойник.
- Снимите пыльник (1).
- Отболтите фиксатор (2), снимите обвязку и отведите в сторону жгут электропроводки.
- Снимите крышку и отсоедините электропроводку (3) контура 30.
- Отсоедините электропроводку контура 50 (4).
- Выверните крепежные болты (5) и через колесную арку извлеките стартер (М1).
- Установка производится в обратном порядке.
- В заключение деактивируйте сервисный режим системы TELE AID, произведите очистку памяти процессора системы бортовой самодиагностики (см. Раздел Общая информация).
|
|
463.333 (М628)

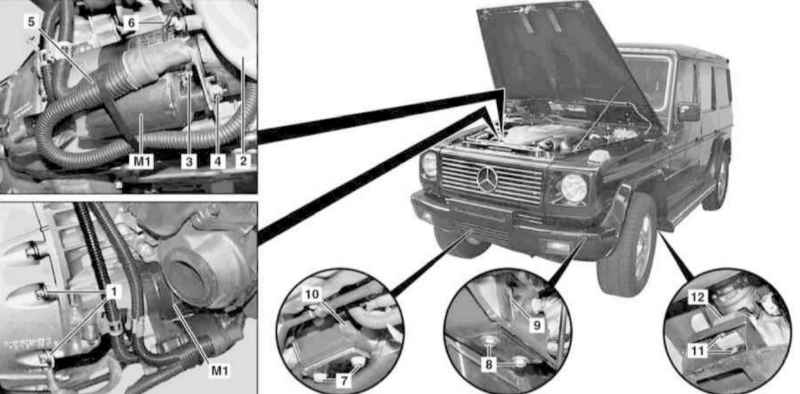

Детали установки стартера на моделях 463.333 (М628)
|
|
|
|
|
|
- Отсоедините отрицательный провод от батареи, - во избежание риска короткого замыкания не подключайте вспомогательный аккумулятор.
- Поддомкратьте автомобиль и установите его на подпорки.
- Снимите воздухоочиститель (см. Главу Системы питания и выпуска отработавших газов).
- Снимите защиту картера.
- Отсоедините правый нижний воздуховод (2) (см. Главу Системы питания и выпуска отработавших газов).
- Отпустив гайки (3 и 4), отсоедините электропроводку контуров 30 и 50 (5 и 6).
- Вывесьте двигатель сверху.
- Вывернув болты (7 и 8), ослабьте посадку передних опор подвески силового агрегата (9 и 10).
- Отдав болты (11), ослабьте посадку задней опоры (12).
- Приподнимите агрегат, освободив передние опоры и сдвиньте его назад так, чтобы опора (10) попала на упор.
- Выверните крепежные болты (1) и снимите стартер (М1).
- Установка производится в обратном порядке.
- В заключение произведите очистку памяти процессора системы бортовой самодиагностики (см. Раздел Общая информация).
|
|
|
