7.4.5. Снятие и установка генератораБензиновые модели

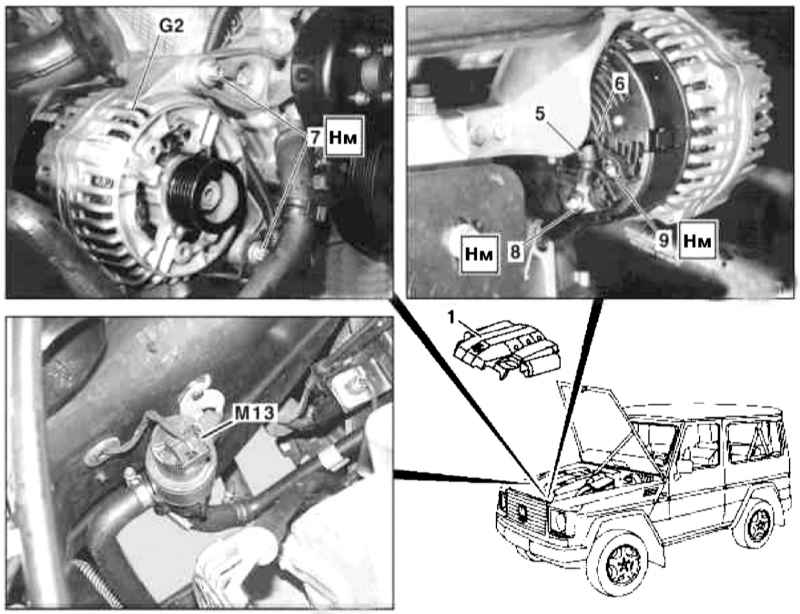

Детали установки генератора на бензиновых моделях
|
|
- Отсоедините отрицательный провод от батареи.
- Снимите воздухоочиститель (1) (см. Главу Системы питания и выпуска отработавших газов).
- Ослабьте приводной ремень и скиньте его со шкива генератора.
- Выверните из крышки клапанного механизма и отведите в сторону направляющую трубку измерительного щупа.
- Снимите установленный в колесной арке циркуляционный насос системы охлаждения (М13).
- Выверните крепежные болты (7), снимите генератор (G2) с опорного кронштейна и отложите его в сторону.
- Отсоедините электропроводку (5, 6) и окончательно снимите генератор (G2).
- Установка производится в обратном порядке.
- В заключение произведите очистку памяти процессора системы бортовой самодиагностики (см. Раздел Общая информация).
|
|
Дизельные модели
Модели 463.323 (М612)

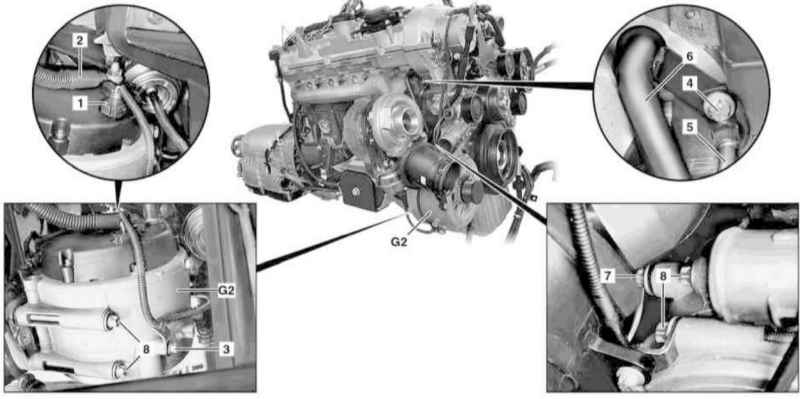

Детали установки генератора на моделях 463.323 (М612)
|
|
|
|
|
|
- На моделях соответствующей комплектации (код ЕТ2) активируйте сервисный режим системы аварийного вызова TELE AID (см. Раздел Активация/деактивация сервисного режима системы аварийного вызова TELE AID).
- Подсоедините к штатной батарее вспомогательный аккумулятор.
- Отсоедините отрицательный провод от батареи.
- Поддомкратьте автомобиль и установите его на подпорки.
- Снимите защиту картера.
- Опорожните систему охлаждения (см. Главу Текущий уход и обслуживание).
- Снимите панели отделки с крышки головки цилиндров.
- Снимите воздухоочиститель (см. Главу Системы питания и выпуска отработавших газов).
- Снимите ремень привода вспомогательных агрегатов (см. Главу Двигатель).
- Снимите воздуховод системы наддува.
- Рассоедините разъем (1) электропроводки контура 61.
- Отсоедините электропроводку контура 30 (2).
- Выверните болт (3) опорного кронштейна.
- Выверните болт (4) и снимите линию подачи охлаждающей жидкости (на картере двигателя и турбокомпрессоре), также снимите линию подачи охлаждающей жидкости (6), - приготовьте сменные уплотнительные элементы.
- Выверните из кронштейна болт (7).
- Выверните крепежные болты (8) и, опустив вниз, снимите генератор (G2), - приготовьте сменную уплотнительную прокладку, устанавливаемую между фланцем охладительного кожуха и блоком двигателя. В случае необходимости демонтируйте приводной шкив (см. ниже).
- Установка производится в обратном порядке, - не забывайте заменять уплотнительные элементы.
- Деактивируйте сервисный режим системы TELE AID и произведите очистку памяти процессора системы бортовой самодиагностики (см. Раздел Общая информация).
- В заключение запустите двигатель и проверьте его на наличие признаков развития утечек охлаждающей жидкости.
|
|
Модели 463.333 (М628)
Генератор с водяным охлаждением

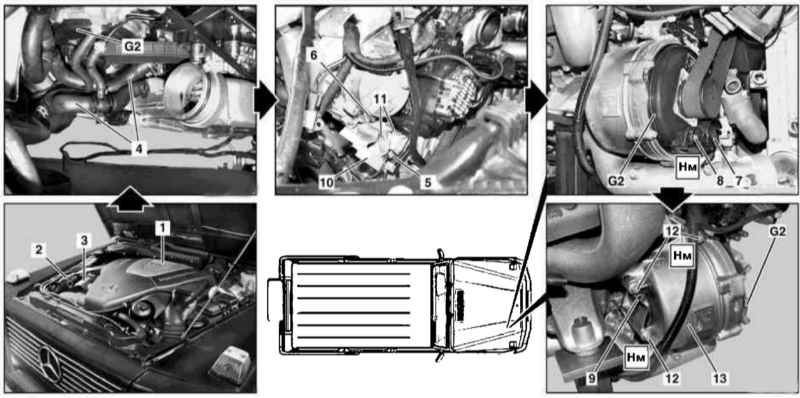

Детали установки генератора с водяным охлаждением на моделях 463.333 (М628)
|
|
|
|
|
|
- На моделях соответствующей комплектации (код ЕТ2) активируйте сервисный режим системы аварийного вызова TELE AID (см. Раздел Активация/деактивация сервисного режима системы аварийного вызова TELE AID).
- Отсоедините отрицательный провод от батареи.
- Поддомкратьте автомобиль и установите его на подпорки.
- Снимите защиту картера.
- Опорожните систему охлаждения (см. Главу Текущий уход и обслуживание).
- Снимите воздухоочиститель (1) и воздухозаборник (2) (см. Главу Системы питания и выпуска отработавших газов).
- Снимите крышку (3).
- Снимите кожух вентилятора и радиатор системы охлаждения (см. Главу Системы охлаждения, отопления, вентиляции и кондиционирования воздуха).
- Снимите охладитель воздуха наддува (см. Главу Системы питания и выпуска отработавших газов).
- С целью обеспечения доступа снимите проложенные впереди генератора (G2) шланги (4) охладительного тракта.
- Снимите ремень привода вспомогательных агрегатов (см. Главу Двигатель).
- Выверните болт (5) фиксации линии охладительного тракта.
- Выверните болт (6) и снимите направляющую трубку измерительного щупа.
- Рассоедините разъем электропроводки (7).
- Отпустите гайку (8) крепления к генератору клеммы В+ и высвободите электропроводку.
- Выверните болт (9) фиксации жгута электропроводки.
- Выверните крепежные болты (11) и снимите опорный кронштейн (10) модуля управления.
- Выверните болты (12) крепления кожуха охладителя (13).
- Отожмите генератор (G2) в сборе с кожухом охладителя (13) вправо и, подав вперед, извлеките его из двигательного отсека, - приготовьте сменные уплотнительные кольца.
- Установка производится в обратном порядке. Проследите за герметичностью посадки направляющей трубки измерительного щупа и правильностью подсоединения к воздухоочистителю воздухозаборника (2).
- В заключение деактивируйте сервисный режим системы TELE AID, произведите очистку памяти процессора системы бортовой самодиагностики (см. Раздел Общая информация) и проверьте двигатель на наличие признаков развития утечек охлаждающей жидкости.
|
|
Генератор с воздушным охлаждением

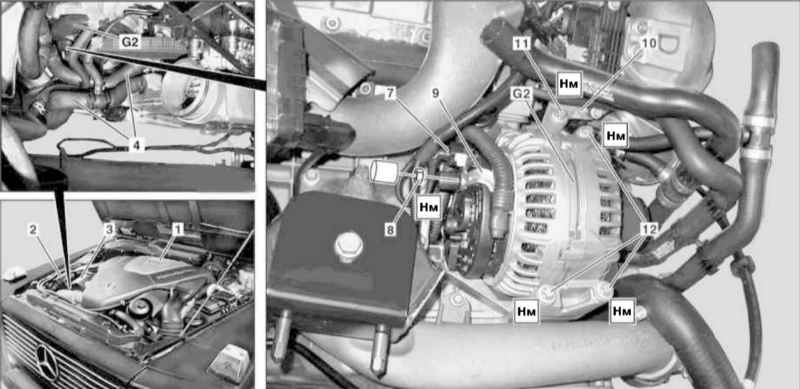

Детали установки генератора с воздушным охлаждением на моделях 463.333 (М628)
|
|
|
|
|
|
- На моделях соответствующей комплектации (код ЕТ2) активируйте сервисный режим системы аварийного вызова TELE AID (см. Раздел Активация/деактивация сервисного режима системы аварийного вызова TELE AID).
- Отсоедините отрицательный провод от батареи.
- Поддомкратьте автомобиль и установите его на подпорки.
- Снимите защиту картера.
- Опорожните систему охлаждения (см. Главу Текущий уход и обслуживание).
- Снимите воздухоочиститель (1) и воздухозаборник (2) (см. Главу Системы питания и выпуска отработавших газов).
- Снимите крышку (3).
- Снимите кожух вентилятора и радиатор системы охлаждения (см. Главу Системы охлаждения, отопления, вентиляции и кондиционирования воздуха).
- Снимите охладитель воздуха наддува (см. Главу Системы питания и выпуска отработавших газов).
- С целью обеспечения доступа снимите проложенные впереди генератора (G2) шланги (4) охладительного тракта.
- Снимите ремень привода вспомогательных агрегатов (см. Главу Двигатель).
- Рассоедините разъем электропроводки (7).
- Отпустите гайку (8) крепления к генератору клеммы В+ и высвободите электропроводку (9).
- Выверните крепежные болты (11) и снимите кронштейн (10).
- Выверните болты (12) и снимите генератор (G2), в случае необходимости демонтируйте приводной шкив (см. ниже).
- Установка производится в обратном порядке.
- В заключение деактивируйте сервисный режим системы TELE AID, произведите очистку памяти процессора системы бортовой самодиагностики (см. Раздел Общая информация) и проверьте двигатель на наличие признаков развития утечек охлаждающей жидкости.
|
|
Демонтаж приводного шкива
|
Шкив генератора подлежит замене в обязательном порядке, если пробег его использования превышает 100 000 км.
|

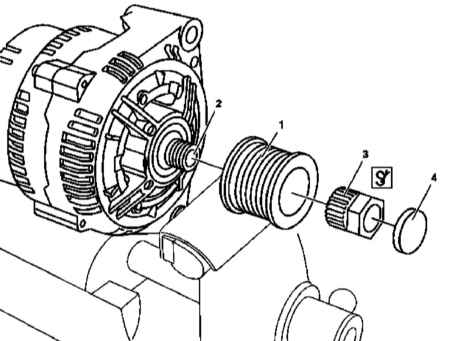

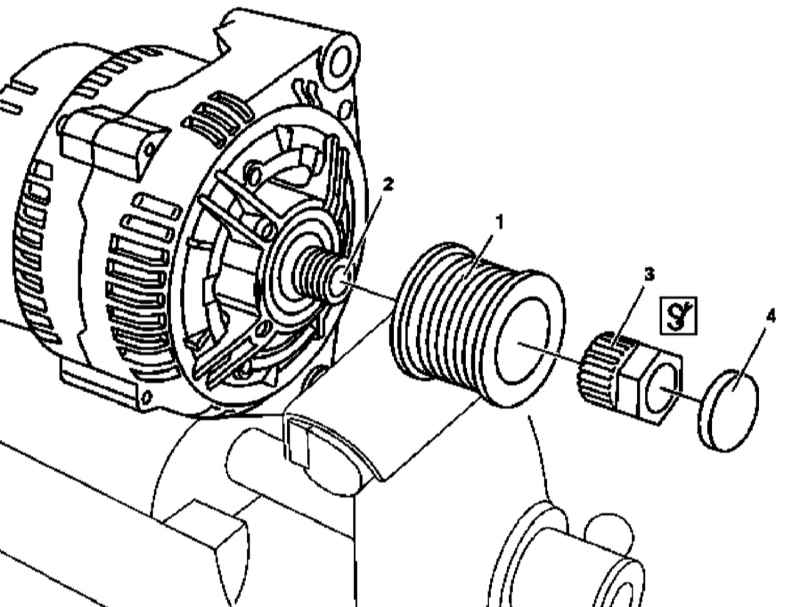

Детали установки приводного шкива генератора на дизельных моделях
|
|
- Снимите генератор (см. выше).
- Демонтируйте заглушку (4), - заглушка подлежит замене в обязательном порядке.
- При помощи торцевой головки (3) отболтите шкив (1), - вал (2) генератора удерживается от проворачивания при помощи шестигранной или насеченной головки.
- Установка производится в обратном порядке.
|
|
|
