13.7.8. Снятие и установка интерфейса мобильного телефона

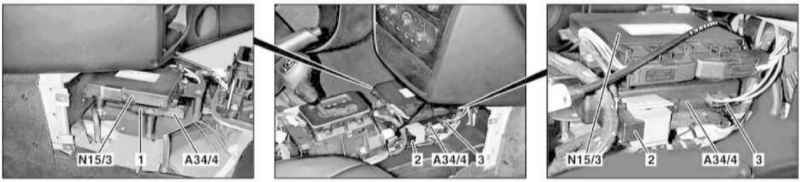

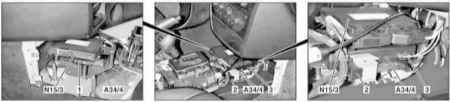

Детали установки интерфейса мобильного телефона

1 — Опорный кронштейн 2 — Разъем электропроводки 3 — Разъем для подключения оптоволоконного кабеля	А34/4 — Интерфейс CTEL N15/3 — TCM/ETC

Изложенный материал относится к моделям, оборудованным мобильной телефонной связью на базе аппаратов Nokia 6210 и 3110 (коды комплектации ЕТ7, EV7, ЕН1 и ЕV8).

ПОРЯДОК ВЫПОЛНЕНИЯ

Включите вспомогательный аккумулятор и подсоедините его к штатной батарее, затем отсоедините от последней отрицательный провод. 7 — Вспомогательный аккумулятор 8 — Клемма положительного провода модуля 9 — Клемма отрицательного провода модуля W10 — Заземление батареи Снимите сборку центральной консоли (см. Главу Кузов). Не отсоединяя электропроводку, отделите от опорного кронштейна (1) модуль управления АТ (N15/13) (см. Главу Автоматическая трансмиссия). Снимите опорный кронштейн (1). Рассоедините на модуле интерфейса CTEL (А34/4) разъем подключения оптоволоконного кабеля, - сразу же закупорьте волноводы специальными светонепроницаемыми колпачками. Рассоедините разъем электропроводки (2). Снимите интерфейсный модуль (А34/4). Установка производится в обратном порядке. В заключение произведите считывание кодов DTC и очистку памяти системы бортовой самодиагностики при помощи сканера STAR DIAGNOSIS (6511 1801 00) (см. Главу Системы электрооборудования двигателя).
