13.7.7. Снятие и установка приемопередатчика системы Handsfree мобильной телефонной связи

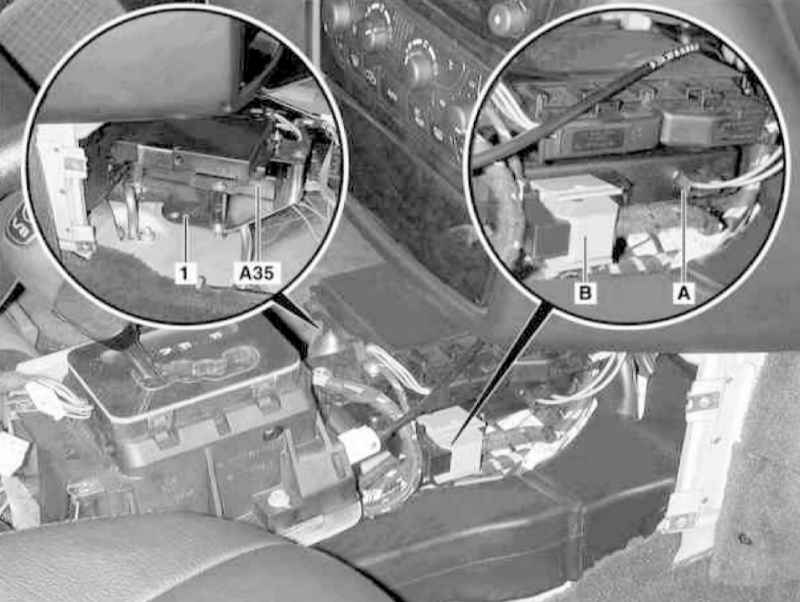

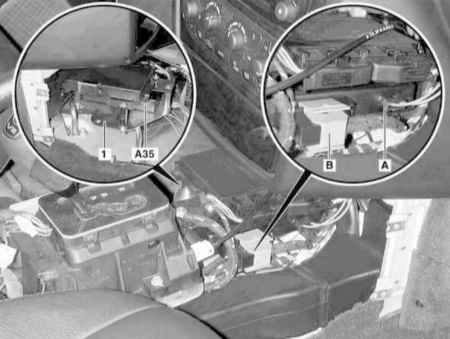

Детали установки приемопередатчика системы Handsfree мобильной телефонной связи

1 — Монтажная скоба А — Разъем подключения оптоволоконного кабеля	В — Разъем электропроводки А35 — Приемопередатчик

Описываемые устройства применяются на моделях, оборудованных мобильной телефонной связью на базе аппаратов Nokia 6210 (код комплектации ЕТ7) и 3110 (код EV7).

ПОРЯДОК ВЫПОЛНЕНИЯ

Включите вспомогательный аккумулятор и подсоедините его к штатной батарее, затем отсоедините от последней отрицательный провод. 7 — Вспомогательный аккумулятор 8 — Клемма положительного провода модуля 9 — Клемма отрицательного провода модуля W10 — Заземление батареи Снимите сборку центральной консоли (см. Главу Кузов). Отсоедините от приемопередатчика (А35) оптоволоконный кабель (А), - сразу же закупорьте оба волновода специальными светонепроницаемыми колпачками. Сжав фиксаторы, рассоедините разъем (В) электропроводки приемопередатчика. Отдайте крепеж (два винта и одна гайка) и снимите с туннеля трансмиссионной линии монтажную скобу (1). Выверните два расположенных под скобой (1) болта и снимите приемопередатчик (А35). Установка производится в обратном порядке. В заключение произведите считывание кодов DTC и очистку памяти системы бортовой самодиагностики при помощи сканера STAR DIAGNOSIS (6511 1801 00) (см. Главу Системы электрооборудования двигателя).
