13.4. Приводные электромоторы, датчики

Снятие и установка электромоторов привода стеклоочистителей

Передние стеклоочистители

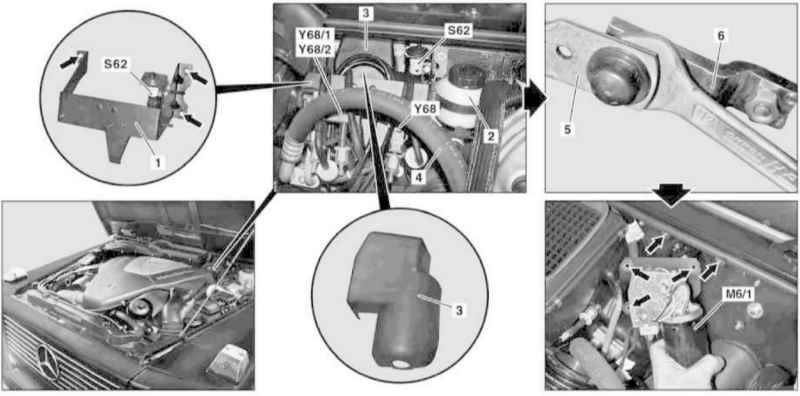

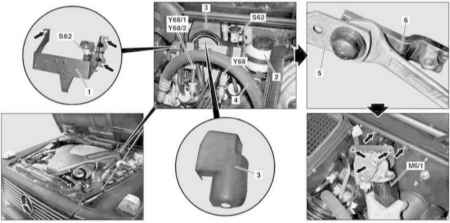

Детали установки электромотора привода очистителей ветрового стекла

1 — Монтажная скоба 2 — Резервуар 3 — Крышка приводного электромотора 4 — Рефрижераторная линия 5 — Тяга привода стеклоочистителей 6 — Приводной кривошип М6/1 — Приводной электромотор S62 — Датчик-выключатель капота системы ATA	Y68 — Продольный балансир э/м клапана блокировки дифференциала Y68/1 — Э/м клапан блокировки заднего дифференциала Y68/2 — Э/м клапан блокировки переднего дифференциала Стрелки — Опорные точки

ПОРЯДОК ВЫПОЛНЕНИЯ

Извлеките ключ из замка зажигания и отсоедините отрицательный провод от батареи. Снимите с опор и опустите вниз электромагнитные клапаны блокировки дифференциалов (Y68, Y68/1 и Y68/2), - постарайтесь не повредить вакуумные линии. Перед отсоединением электропроводки и вакуумных линий не забывайте наносить соответствующую маркировку, гарантирующую правильность их подсоединения при сборке. Снимите с монтажной скобы (1) резервуар (2) и, не переворачивая, опустите его вниз, - постарайтесь не расплескать тормозную жидкость. Отсоедините электропроводку от датчика-выключателя (S62) капота противоугонной системы (ATA). Выверните винты (стрелки) крепления фиксатора вентиляционных линий на монтажной скобе. Заведите вентиляционные линии под рефрижераторные (4) и, опустив, отведите их в сторону. Снимите монтажную скобу (1). Снимите крышку (3) электромотора (М6/1) привода стеклоочистителей. Отсоедините электропроводку, выверните крепеж (стрелки) и снимите электромотор (М6/1) с опор (стрелки). Подав электромотор (М6/1) вперед, действуя через окно в переборке, подденьте и отделите от кривошипа (6) приводную тягу (5), - постарайтесь не погнуть тягу. Окончательно снимите электромотор (М6/1). Установка производится в обратном порядке. В заключение произведите считывание кодов DTC и очистку памяти системы бортовой самодиагностики при помощи сканера STAR DIAGNOSIS (6511 1801 00) (см. Главу Системы электрооборудования двигателя) и выполните процедуры базового программирования.

Задний стеклоочиститель

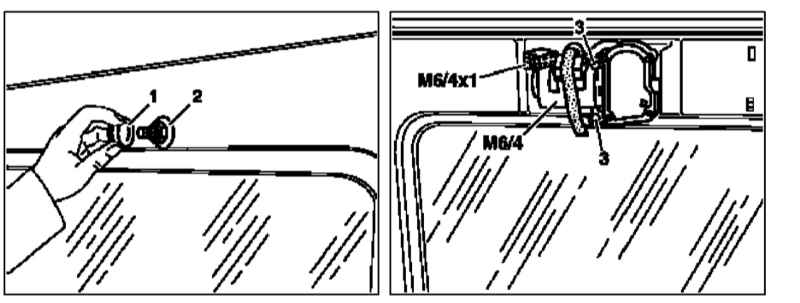

Детали установки электромотора привода очистителя заднего стекла

1 — Крышка 2 — Гайка 3 — Болт	М6/4 — Приводной электромотор М6/4x1 — Разъем электропроводки
