13.3. Переключатели

Описание процедур снятия и установки некоторых переключателей приведено в главах Руководства, посвященных соответствующим системам автомобиля.

Снятие и установка переключателей рулевой колонки

Модели выпуска по 30.06.02

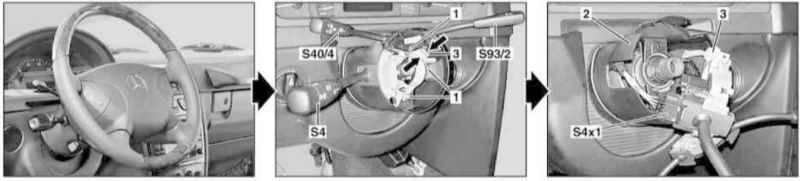

Детали установки подрулевых переключателей на моделях выпуска по 30.06.02

1 — Винты 2 — Крышка 3 — Разъем электропроводки S4 — Комбинированный подрулевой переключатель	S4x1 — Разъем электропроводки комбинированного переключателя S40/4 — Переключатель темпостата/системы Speedtronic S93/2 — Переключатель системы Linguatronic (VCS/SBS)

ПОРЯДОК ВЫПОЛНЕНИЯ

На моделях соответствующей комплектации (код ЕТ2) активируйте сервисный режим системы аварийного вызова TELE AID (см. Раздел Активация/деактивация сервисного режима системы аварийного вызова TELE AID). Включите вспомогательный аккумулятор и подсоедините его к штатной батарее, затем отсоедините от последней отрицательный провод. 7 — Вспомогательный аккумулятор 8 — Клемма положительного провода модуля 9 — Клемма отрицательного провода модуля W10 — Заземление батареи Снимите контактный кабельный барабан рулевого колеса (см. Главу Подвеска и рулевое управление). Выверните винты (1) и снимите с крышки (2) рубашки рулевой колонки переключатели систем Speedtronic (S40/4) и Linguatronic (S93/2). Разблокируйте (стрелки) и, потянув в сторону рулевого колеса, отсоедините от кожуха комбинированного переключателя (S4) разъем (3). Снимите переключатель (S4) с крышки (2). Рассоедините разъем (S4x1). Установка производится в обратном порядке, - на моделях соответствующей комплектации (код ЕТ2) деактивируйте сервисный режим системы TELE AID (см. Раздел Активация/деактивация сервисного режима системы аварийного вызова TELE AID). В заключение произведите считывание кодов DTC и очистку памяти системы бортовой самодиагностики при помощи сканера STAR DIAGNOSIS (6511 1801 00) (см. Главу Системы электрооборудования двигателя) и введите требуемые базовые настройки бортового оборудования. Удостоверьтесь в исправности функционирования подрулевых переключателей.

Модели выпуска с 01.07.02

Переключатели темпостата/системы Speedtronic и регулировки рулевой колонки

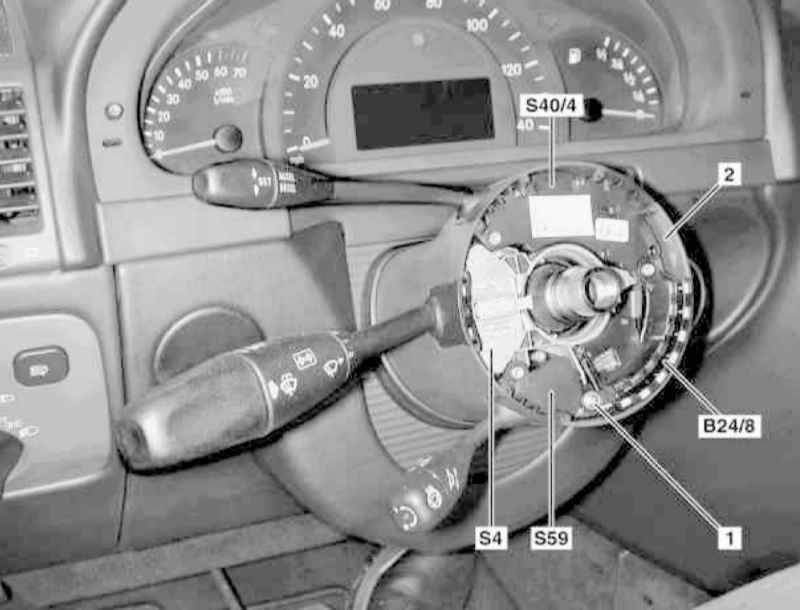

Детали установки переключателя темпостата/системы Speedtronic и регулировки рулевой колонки на моделях выпуска с 01.07.02

1 — Винт 2 — Сборка подрулевых переключателей В24/8 — Датчик угла поворота рулевого колеса S4 — Комбинированный подрулевой переключатель	S40/4 — Переключатель темпостата/системы Speedtronic S59 — Переключатель регулировки рулевой колонки

ПОРЯДОК ВЫПОЛНЕНИЯ

На моделях соответствующей комплектации (код ЕТ2) активируйте сервисный режим системы аварийного вызова TELE AID (см. Раздел Активация/деактивация сервисного режима системы аварийного вызова TELE AID). Включите вспомогательный аккумулятор и подсоедините его к штатной батарее, затем отсоедините от последней отрицательный провод. 7 — Вспомогательный аккумулятор 8 — Клемма положительного провода модуля 9 — Клемма отрицательного провода модуля W10 — Заземление батареи Снимите рулевое колесо и контактный кабельный барабан (А45) (см. Главу Подвеска и рулевое управление). Снимите датчик угла поворота рулевого колеса (В24/8) (см. Главу Подвеска и рулевое управление). Потянув, высвободите переключатели темпостата/системы Speedtronic (S40/4) и/или регулировки рулевой колонки (S59) из сборки (2). Установка производится в обратном порядке, - не забудьте активировать датчик (В24/8), на моделях соответствующей комплектации (код ЕТ2) деактивируйте сервисный режим системы TELE AID (см. Раздел Активация/деактивация сервисного режима системы аварийного вызова TELE AID). В заключение произведите считывание кодов DTC и очистку памяти системы бортовой самодиагностики при помощи сканера STAR DIAGNOSIS (6511 1801 00) (см. Главу Системы электрооборудования двигателя) и введите требуемые базовые настройки бортового оборудования. Удостоверьтесь в исправности функционирования подрулевых переключателей.

Модуль рулевой колонки и комбинированный переключатель

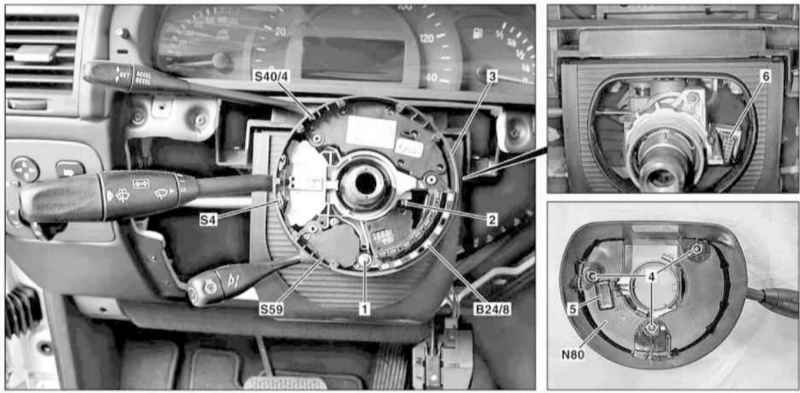

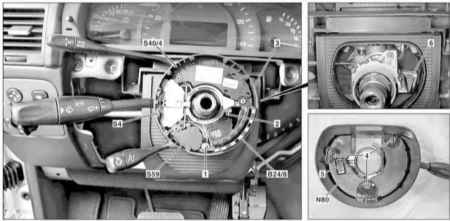

Детали установки модуля рулевой колонки и комбинированного подрулевого переключателя на моделях выпуска с 01.07.02 г.

1, 4 — Винты 2 — Стяжной болт 3 — Сборка подрулевых переключателей 5, 6 — Разъемы электропроводки В24/8 — Датчик угла поворота рулевого колеса N80 — Модуль рулевой колонки	S4 — Комбинированный подрулевой переключатель S40/4 — Переключатель темпостата/системы Speedtronic S59 — Переключатель регулировки рулевой колонки

ПОРЯДОК ВЫПОЛНЕНИЯ

На моделях соответствующей комплектации (код ЕТ2) активируйте сервисный режим системы аварийного вызова TELE AID (см. Раздел Активация/деактивация сервисного режима системы аварийного вызова TELE AID). Включите вспомогательный аккумулятор и подсоедините его к штатной батарее, затем отсоедините от последней отрицательный провод. 7 — Вспомогательный аккумулятор 8 — Клемма положительного провода модуля 9 — Клемма отрицательного провода модуля W10 — Заземление батареи Снимите контактный кабельный барабан рулевого колеса (см. Главу Подвеска и рулевое управление). Снимите датчик угла поворота рулевого колеса (В24/8) (см. Главу Подвеска и рулевое управление). Снимите переключатели темпостата/системы Speedtronic (S40/4) и регулировки рулевой колонки (S59) (см. выше). Выверните стяжной винт (2), - винт остается в сборке переключателей (3). Потянув наружу, высвободите сборку переключателей (3) из рубашки рулевой колонки. Выверните болты (4) и снимите модуль (N80) со сборки (3). Отделите от модуля (N80) комбинированный переключатель (S4). Установка производится в обратном порядке, - проследите за надежностью защелкивания разъема (5/6). На моделях соответствующей комплектации (код ЕТ2) деактивируйте сервисный режим системы TELE AID (см. Раздел Активация/деактивация сервисного режима системы аварийного вызова TELE AID). В заключение произведите считывание кодов DTC и очистку памяти системы бортовой самодиагностики при помощи сканера STAR DIAGNOSIS (6511 1801 00) (см. Главу Системы электрооборудования двигателя) и введите требуемые базовые настройки бортового оборудования. Удостоверьтесь в исправности функционирования подрулевых переключателей.
