13.3.4. Снятие и установка сборки верхних групп переключателей консольной части панели приборов

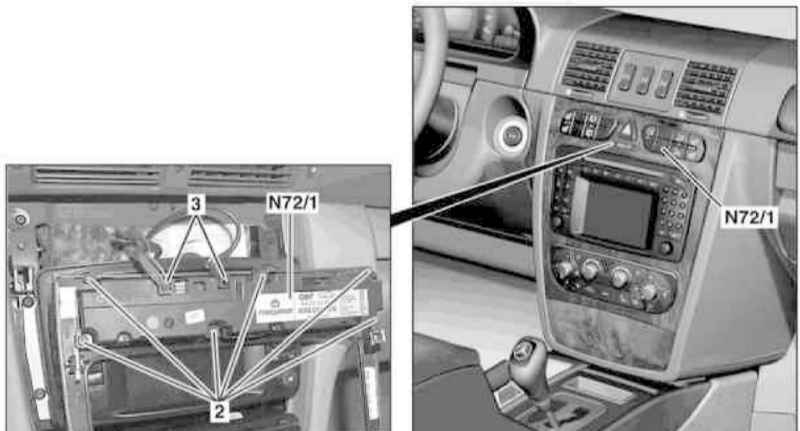

Детали установки сборки верхних групп переключателей консольной части панели приборов

2 — Винты 3 — Разъемы	N72/1 — Сборка переключателей

ПОРЯДОК ВЫПОЛНЕНИЯ

Включите вспомогательный аккумулятор и подсоедините его к штатной батарее, затем отсоедините от последней отрицательный провод. 7 — Вспомогательный аккумулятор 8 — Клемма положительного провода модуля 9 — Клемма отрицательного провода модуля W10 — Заземление батареи Снимите облицовочную панель консольной секции панели приборов (см. Главу Кузов). Рассоедините 2 (модели выпуска по 30.09.01)/3 (модели выпуска с 30.09.01) разъема (3) электропроводки. Выверните крепежные винты (2) и снимите сборку верхних групп переключателей (N72/1). Установка производится в обратном порядке. В заключение произведите считывание кодов DTC и очистку памяти системы бортовой самодиагностики при помощи сканера STAR DIAGNOSIS (6511 1801 00) (см. Главу Системы электрооборудования двигателя).
