13.3.6. Снятие и установка панели переключателей электропривода стеклоподъемников водительской двери

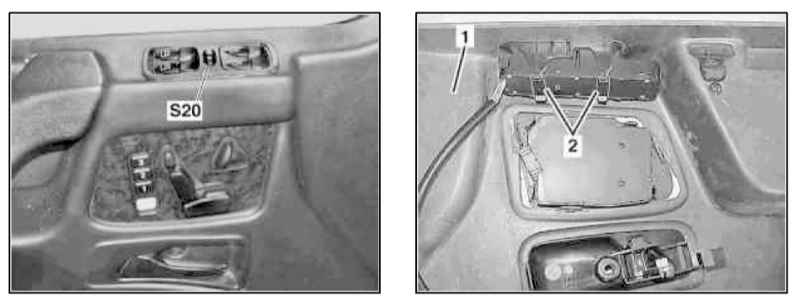

Детали установки панели переключателей управления функционированием электропривода стеклоподъемников передней двери


1 — Панель внутренней обивки 2 — Фиксаторы	S20 — Группа переключателей

ПОРЯДОК ВЫПОЛНЕНИЯ

Снимите панель внутренней обивки двери (см. Главу Кузов).
Отпустите фиксаторы (2).
Высвободив из панели обивки водительской двери (1), снимите сборку переключателей электропривода стеклоподъемников (S20).
Установка производится в обратном порядке.
