13.1.2. Поиск причин отказов электрооборудования

Описанные ниже процедуры позволяют произвести общую диагностику состояния главных электрических контуров, однако не должны применяться для проверки легкоуязвимых электрических систем, в особенности, включающих в свой состав электронные модули управления!

Общие сведения

Типичный электрический контур состоит из потребителя электроэнергии (рабочего элемента), набора выключателей, реле, исполнительных электромоторов, предохранителей, плавких вставок/прерывателей цепи, имеющих отношение к работе данного элемента, а также соединительной электропроводки, ее контактных клемм и разъемов. С целью облегчения выполнения диагностических процедур в в конце Руководства приведены Схемы электрических соединений.

Прежде чем приступать к поиску причин отказа вышедшего из строя потребителя электроэнергии, внимательно изучите соответствующую электрическую схему, постарайтесь как можно яснее представить себе принцип функционирования элементов, входящих в состав подозреваемого контура. Перечень возможных причин отказа может быть сведен к минимуму путем исключения из него исправно функционирующих компонентов, имеющих отношение к работе проверяемого контура. При одновременном нарушении функционирования сразу нескольких компонентов, наиболее вероятной причиной отказа является выход из строя общего для соответствующих цепей предохранителя/плавкой вставки, либо нарушение заземления.

Чаще всего отказы электрооборудования объясняются простейшими причинами, такими как окисление, либо ослабление крепления клеммных соединений, выход из строя предохранителя или плавкой вставки, отказ реле и т.п. Прежде чем приступать к поиску внутренних дефектов собственно отказавшего компонента, внимательно проверьте состояние всех имеющих отношение к его функционированию предохранителей, разъемов и соединительных проводов.

Для определения перечня подлежащих проверке узлов и контактных разъемов, изучите соответствующие схемы электрических соединений (см. Схемы электрических соединений).

К числу диагностических приборов, чаще всего используемых при поиске отказов электрооборудования, следует отнести универсальный измеритель цепи/вольтметр (для некоторых проверок подойдет также обычная 12-вольтная лампа с комплектом соединительных проводов), лампу-пробник с индивидуальным источником питания (иногда называемую также измерителем проводимости), омметр, источник питания с комплектом соединительных проводов, а также набор проводов-перемычек, оборудованных различного типа соединительными клеммами и, - желательно, - встроенным прерывателем цепи или предохранителем (для шунтирования подозрительных участков цепи или электрических компонентов). Прежде чем прибегать к использованию диагностического оборудования, внимательно изучите схему электрических соединений компонентов соответствующего контура (см. Схемы электрических соединений).

При выявлении причины носящего нестабильный характер отказа (нарушения такого рода как правило оказываются связанными с окислением контактных клемм, либо ослаблением крепления клеммных соединений электропроводки) может быть произведена простейшая проверка цепи, выполняемая путем подергивания различных участков электропроводки соответствующего контура, в результате которого локализуется дефектный отрезок цепи. Данная проверка может производиться совместно с любой из перечисленных ниже в соответствующих подразделах.

Кроме проблем, связанных с нарушением качества электрических соединений, к числу наиболее вероятных и часто происходящих отказов электрических контуров следует отнести обрывы и короткие замыкания в цепи.

Обрыв цепи обычно вызывается механическим повреждением токопроводных жил или отсоединением контактных клемм, что приводит к размыканию электрического контура и прекращению циркуляции в нем электрического тока. В результате обрыва цепи ее рабочий компонент перестает функционировать, однако соответствующие предохранители/плавкие вставки не выходят из строя.

Коротким замыканием называется непредусмотренное конструкцией цепи замыкание ее электропроводки. При этом ток начинает циркулировать по кратчайшему пути, в большинстве случаев уходя на массу. Короткие замыкания чаще всего оказываются связанными с нарушением целостности изоляции электропроводки и в обязательном порядке приводят к выходу из строя соответствующих предохранителей/плавких вставок.

Проверка наличия напряжения в цепи

Поиск причин короткого замыкания

Поиск нарушений заземления

Отрицательная клемма батареи заземлена на «массу», в качестве которой выступает металл силового агрегата, шасси и кузовных элементов автомобиля. Электрические контуры большей части электрооборудования построены таким образом, что электропроводка используется лишь для подачи питания к потребителю от положительной клеммы батареи, возврат же тока в батарею осуществляется по металлу массы. Сказанное означает, что крепежные элементы потребителей электроэнергии формируют собой возвратную часть электрической цепи. Ввиду описанной ситуации, ослабление крепления или коррозия опорных элементов рабочего компонента цепи влечет за собой нарушение исправности функционирования контура (от полного выхода последнего из строя до частичного отказа различных участков цепи). В частности, в результате ослабления крепежа может снизиться яркость свечения осветительных приборов (в особенности при наличии общего заземления с другим контуром), либо скорость вращения электромотора (например, привода стеклоочистителей или вентилятора системы охлаждения). При этом отказ одного контура может вызвать нарушение функционирования другого, на первый взгляд никак не связанного с вышедшим из строя. Обратите внимание, что на многих автомобилях определенные узлы соединены между собой специальными шинами заземления. Такого рода шины используются в тех случаях, когда отсутствует прямой контакт металлических частей блоков ввиду оборудования опор гибкими резиновыми втулками (как, например, в опорах подвески силового агрегата).

ПОРЯДОК ВЫПОЛНЕНИЯ

Для проверки исправности заземления компонента отключите батарею и подсоедините один из проводов омметра к заведомо надежно заземленной точке автомобиля. Второй провод измерителя подсоедините к точке заземления проверяемого компонента. Прибор должен зафиксировать нулевое сопротивление, в противном случае следует проверить исправность электрического соединения (см. далее). При наличии подозрений на нарушение качества клеммного соединения, разберите контактный узел заземления и зачистите до чистого металла сопрягаемые поверхности клемм. Постарайтесь полностью удалить все следы коррозии и грязь, затем соскоблите ножом краску, добиваясь однозначного контакта металлических поверхностей. При сборке узла позаботьтесь о прочности затягивания крепежа. Между клеммами электропроводки и контактами массы для гарантии качества электрического соединения прокладывайте шайбы с насечкой. Во избежание развития коррозии в будущем покрывайте состыкованные клеммные соединения бескислотным вазелином или силиконовой смазкой. Хорошими средствами являются также аэрозоль для герметизации компонентов системы зажигания и влагоотталкивающая смазка.

Поиск обрывов цепи

Нестабильные отказы потребителей электроэнергии чаще всего оказываются связанными с нарушением качества клеммных соединений за счет окисления или ослабления крепежа. Часто для приведения компонента в рабочее состояние, оказывается достаточно просто подергать соответствующий жгут электропроводки/электрический разъем. Наиболее простым способом поиска обрыва цепи является проверка ее рабочих участков на наличие проводимости. Отключите электропитание контура и воспользуйтесь оборудованным автономным источником питания измерителем. Подсоедините провода измерителя к обоим выходам проверяемой цепи (клемме подачи питания и хорошо заземленной точке). Если прибор фиксирует наличие проводимости (нулевое сопротивление/срабатывание лампы-пробника), следовательно, проверяемый участок цепи исправен. В противном случае имеет место обрыв. Аналогичным же способом может быть проверена исправность функционирования выключателей.

Электрические разъемы - общие сведения

Большинство контактных разъемов цепей бортового электрооборудования изготовлены из пластмассы и являются многоконтактными. Надежность сочленения половин таких разъемов обеспечивается защелкиванием стопорных язычков вмонтированных в штекеры фиксаторов. Крупные разъемы, такие как некоторые из расположенных под панелью приборов автомобиля, чаще всего скрепляются продетыми сквозь центральную часть штекеров сквозными болтами.

Для рассоединения оборудованных пластмассовыми фиксаторами разъемов обычно используется маленькая отвертка, которой следует аккуратно отжать стопорные язычки (предварительно внимательно изучите конструкцию состыкованного разъема - часто определить способ фиксации его частей на глаз совсем не просто; некоторые разъемы оборудованы несколькими стопорными элементами). Тяните только за штекер, а ни в коем случае не за жгут электропроводки, во избежание случайного повреждения вмонтированных в разъем контактных клемм.

Разъемы всегда состоят из двух секций, клеммы одной из которых входят внутрь клемм другой. При изучении схематического изображения разъема старайтесь в первую очередь определить которая из его секций представлена на иллюстрации, - подсоединенная к жгуту, либо закрепленная на компоненте. Помните, что клеммы одной секции разъема всегда размещены зеркально по отношению к клеммам другой.

При проверке наличия проводимости между клеммами разъема или измерении напряжения между какой-либо из клемм и «массой» всегда подсоединяйте щупы измерителя к клеммам с задней (жгутовой) стороны соответствующей секции разъема.

В случае необходимости используйте щупы миниатюрной конструкции, либо введите в разъем разогнутую канцелярскую скрепку, к которой затем можно подсоединить провод измерителя при помощи зажима типа «крокодил».

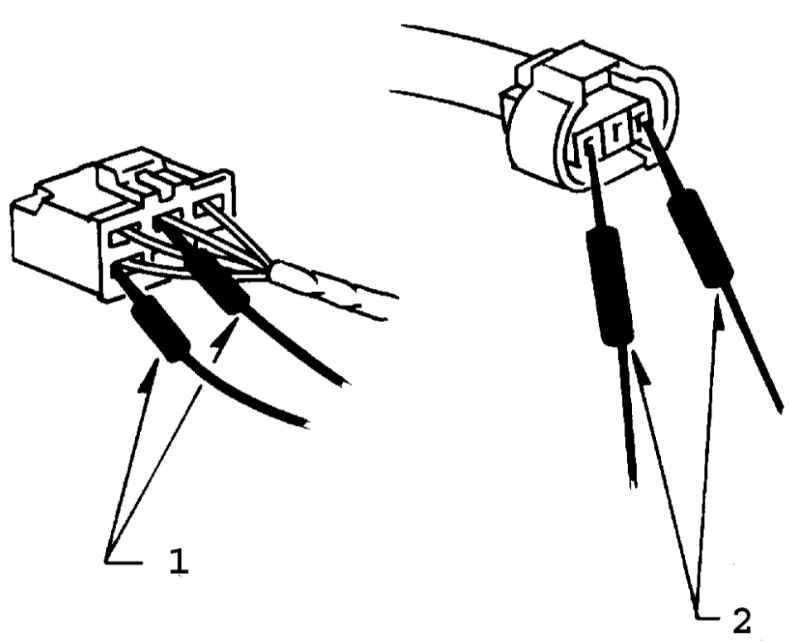

Измерение напряжения на контактных клеммах состыкованного электрического разъема производится путем введения щупов измерителя (1) в клеммы с задней стороны штекера; при герметичной конструкции разъема тестер может быть подключен с клеммной стороны штекера при помощи щупов миниатюрной конструкции (2)

Если разъем имеет герметичную конструкцию, измеритель может быть подсоединен с клеммной стороны разъема, однако, в такой ситуации следует соблюдать особую осторожность во избежание повреждения клемм.
