8.3. Регулировка привода управления КПП

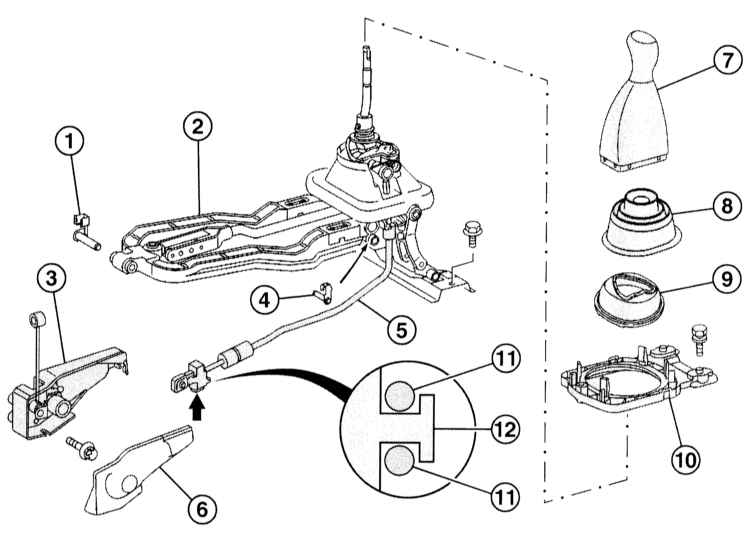

Привод управления РКПП


1 — Палец, переключение на КПП 2 — Центральный блок переключения передач 3 — Держатель центрального блока переключения передач 4 — Палец, переключение на держателе 5 — Тяга 6 — Крышка у держателя	7 — Рукоятка рычага переключения передач 8 — Защитный чехол 9 — Защитный чехол 10 — Крышка туннеля 11 — Пружина 12 — Опора

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Вдавите нижний стопор у соединительного элемента (направление стрелки).
2. Переместите рычаг переключения передач в поперечном направлении для фиксации основного положения.
3. Следите за тем, чтобы пружина (11) прилегала к опоре (12).
4. Нажмите боковую кнопку включения.
