2.9. Приборная доска

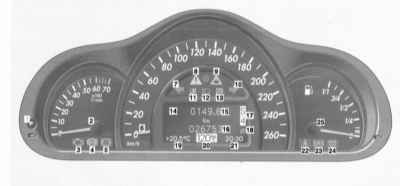

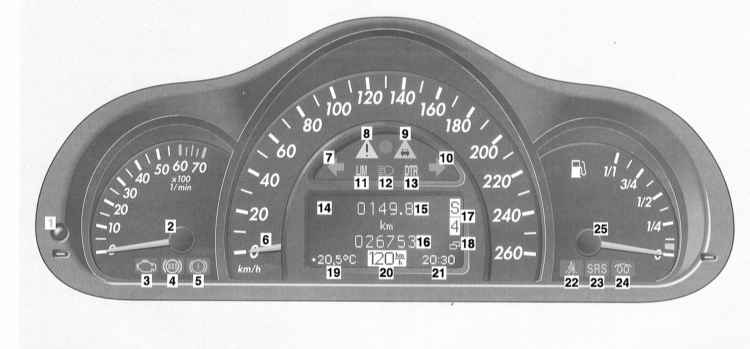

1 — Ручка регулирования освещения приборов Кнопка сброса 2 — Тахометр 3 — Контрольная лампа диагностики двигателя, модели с бензиновым двигателем (Раздел Предупредительные сигнальные и контрольные лампы, а также сообщения информационного дисплея о зарегистрированных неисправностях) 4 — Контрольная лампа ABS (системы антиблокировки тормозов) (Раздел Предупредительные сигнальные и контрольные лампы, а также сообщения информационного дисплея о зарегистрированных неисправностях) 5 — Контрольная лампа тормозной системы (Раздел Предупредительные сигнальные и контрольные лампы, а также сообщения информационного дисплея о зарегистрированных неисправностях) 6 — Спидометр 7 — Контрольная лампа включения левого указателя поворота - см. «Комбинированный переключатель» (Раздел Переключатели) 8 — Предупредительная сигнальная лампа электронной противозаносной системы (ESP) (Раздел Предупредительные сигнальные и контрольные лампы, а также сообщения информационного дисплея о зарегистрированных неисправностях) 9 — Лампа без функции. Загорается, если ключ в выключателе зажигания поворачивается в положение 2. Она гаснет при работающем двигателе. 10 — Контрольная лампа включения правого указателя поворота - см. «Комбинированный переключатель» (Раздел Переключатели) 11 — Индикатор LIM - см. Система «Speedtronic» (Раздел Управление автомобилем и вспомогательные системы) 12 — Включение дальнего света - см. «Переключатель света» (Раздел Переключатели) и «Комбинированный переключатель» (Раздел Переключатели) 13 — Лампа без функции. Загорается, если ключ зажигания поворачивается в положение 2. Она гаснет при работающем двигателе. 14 — Универсальный дисплей (Раздел Многофункциональное рулевое колесо, универсальный дисплей), система оповещения и сигнализация неисправностей (Раздел Предупредительные сигнальные и контрольные лампы, а также сообщения информационного дисплея о зарегистрированных неисправностях) 15 — Измеритель пробега с момента сброса

16 — Счёчик общего пробега (Раздел Многофункциональное рулевое колесо, универсальный дисплей) 17 — Индикация включённой передачи, на моделях с автоматической трансмиссией (Раздел Управление автомобилем и вспомогательные системы) Индикация положения коробки передач, у моделей с автоматизированной КПП Sequentronic (Раздел Управление автомобилем и вспомогательные системы) 18 — Неисправности записаны в память - см. «Память индикации неисправностей» (Раздел Многофункциональное рулевое колесо, универсальный дисплей) 19 — Индикатор температуры наружного воздуха - если в меню «INSTRUMENT CLUSTER» (ПРИБОРНАЯ ДОСКА) системы «Индивидуальная установка», в меню установки «SELECT DISPLAY» (ВЫБОР ИНДИКАЦИИ), выбрана установка «OUTSIDE TEMPERATURE» (ТЕМПЕРАТУРА НАРУЖНОГО ВОЗДУХА) (Раздел Многофункциональное рулевое колесо, универсальный дисплей) Цифровой индикатор скорости - если в меню «INSTRUMENT CLUSTER» (ПРИБОРНАЯ ДОСКА) системы «Индивидуальная установка» в меню установки «SELECT DISPLAY» (ВЫБОР ИНДИКАЦИИ), выбрана установка «SPEED DISP.» (СКОРОСТЬ) (Раздел Многофункциональное рулевое колесо, универсальный дисплей) 20 — Установленный предел скорости - см. «Система Speedtronic» (Раздел Управление автомобилем и вспомогательные системы) 21 — Цифровой датчик времени Установка цифрового датчика времени - см. меню «INSTRUMENT CLUSTER» (ПРИБОРНАЯ ДОСКА) системы «Индивидуальная установка», меню установки «SET TIME» (УСТАНОВКА ВРЕМЕНИ) (Раздел Многофункциональное рулевое колесо, универсальный дисплей) 22 — Предупредительная сигнальная лампа наложения ремней безопасности (Раздел Предупредительные сигнальные и контрольные лампы, а также сообщения информационного дисплея о зарегистрированных неисправностях) 23 — Контрольная лампа системы SRS (Supplemental Restraint System) (Раздел Предупредительные сигнальные и контрольные лампы, а также сообщения информационного дисплея о зарегистрированных неисправностях) 24 — Контрольная лампа преднакала, модели с дизельным двигателем (Раздел Управление автомобилем и вспомогательные системы) 25 — Указатель запаса топлива, предупредительная сигнальная лампа резерва топлива (Раздел Предупредительные сигнальные и контрольные лампы, а также сообщения информационного дисплея о зарегистрированных неисправностях)

При включённом наружном освещении автомобиля одновременно регулируется подсветка выключателей. Освещение универсального дисплея регулируется автоматически, в зависимости от световых условий оно становится либо ярче, либо темнее.

Тахометр (2)

Красная шкала на тахометре - диапазон превышенных оборотов двигателя. Этого диапазона следует принципиально избегать - возникает опасность повреждения двигателя.

Для защиты двигателя при достижении диапазона красной шкалы прерывается подача топлива.

Индикатор температуры наружного воздуха (19)

Спад температуры, например, после выезда из гаража, индицируется лишь по истечении короткого периода адаптации к условиям более низкой температуры.

Повышение температуры индицируется с выдержкой времени. Тем самым гарантируется, что при остановке или медленном движении автомобиля не будет индицироваться завышенная температура, вызванная отходящим теплом двигателя.

Единица измерения индикации температуры может быть выбрана в меню «INSTRUMENT CLUSTER» (ПРИБОРНАЯ ДОСКА) системы «Индивидуальная установка», в меню установки - «ТЕМР. INDICATOR» (ИНДИКАТОР ТЕМПЕРАТУРЫ) (Раздел Многофункциональное рулевое колесо, универсальный дисплей).

Измеритель пробега с момента сброса (15)

Сбрасывание показания до «0» км:

При неактивированной приборной доске активируйте её (как описано выше).

Если не индицируется измеритель пробега с момента сброса, то кнопку

или на многофункциональном рулевом колесе нажимайте до тех пор, пока не появится индикация (Раздел Многофункциональное рулевое колесо, универсальный дисплей).

Нажмите кнопку сброса показаний (1) на приборной доске.
