13.2.3. Снятие и установка крышки под панелью приборов

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

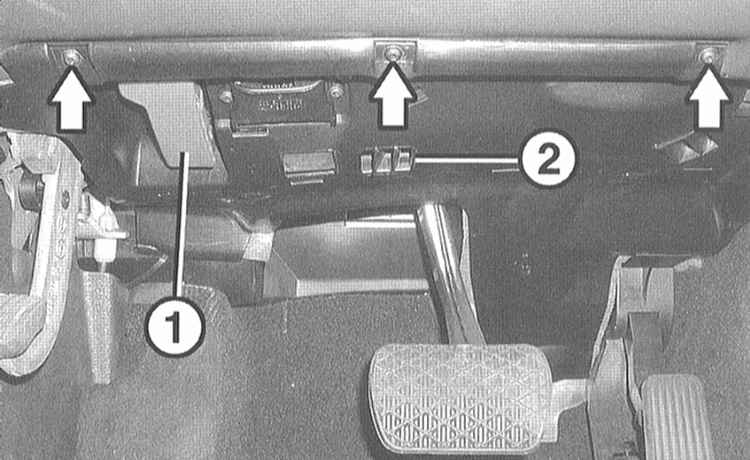

1. Потяните рычаг (1) привода капота и отсоедините трос.

2. Выверните 3 винта (стрелки на иллюстрации) и опустите крышку.
3. Освободите штекер с обратной стороны крышки и рассоедините разъём.
4. Выньте крышку под панелью приборов.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установите на место крышку под панелью приборов, следя при этом за правильностью положения щели для вентиляции (2).
2. Дальнейшая установка выполняется в последовательности, обратной снятию.
