9.7. Снятие и установка троса блокировки электронного выключателя зажигания (EIS)

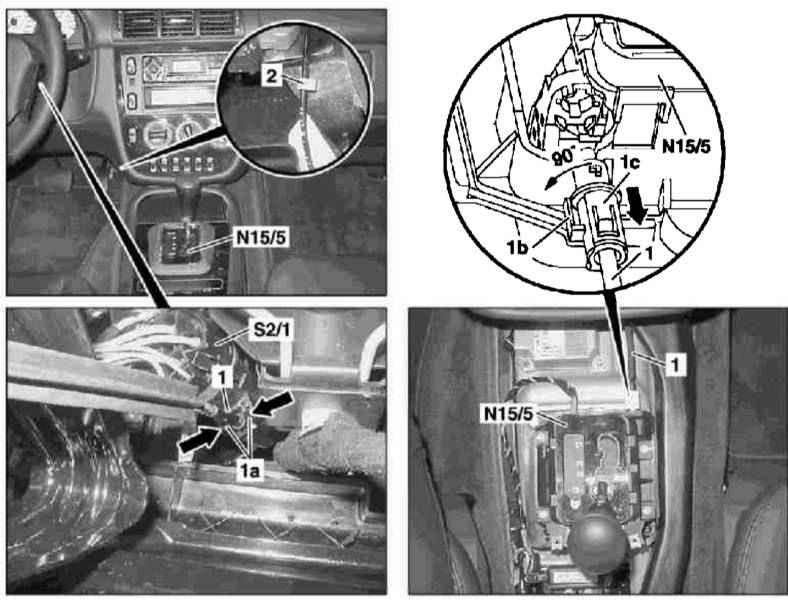

Детали подсоединения троса блокировки EIS

1 — Трос блокировки электронного выключателя зажигания (EIS) 1а — Стопорные язычки 1b — Стопорный язычок 1с — Разъем	2 — Фиксатор N15/5 — Электронный селекторный модуль S2/1 — Выключатель зажигания (EIS)

ПОРЯДОК ВЫПОЛНЕНИЯ

Детали подсоединения троса блокировки EIS показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки. Отсоедините отрицательный провод от батареи. Снимите крышку слева под панелью приборов. Сожмите вместе стопорные язычки (1а) и отсоедините трос блокировки EIS (1) от выключателя зажигания (S2/1). Отсоедините трос (1) от селекторного модуля (N15/5) (см. Раздел Снятие и установка селекторного модуля) и высвободите его из панели приборов. Установка производится в обратном порядке. Удостоверьтесь в исправности функционирования блокиратора, - вывод рычага селектора из положения «Р», должен быть разрешен лишь при выжатой педали ножного тормоза и в положении «2» замка зажигания, извлечение ключа из замка должно быть возможным только в положении «Р» рычага селектора.
