5.1.8. Снятие и установка водяного насоса

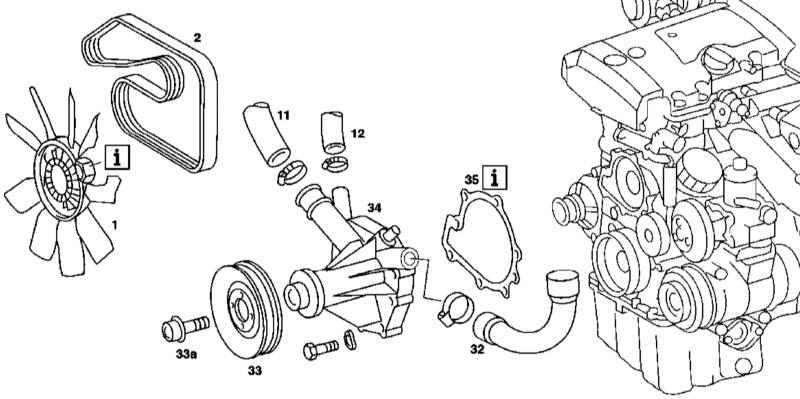

Детали установки водяного насоса двигателя серии 111

ПОРЯДОК ВЫПОЛНЕНИЯ

Детали установки водяного насоса двигателя серии 111 показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки. Снимите сборку вентилятора системы охлаждения с вязкостной муфтой (см. Раздел Снятие и установка сборки вентилятора системы охлаждения). Опорожните систему охлаждения (см. Главу Системы питания и выпуска отработавших газов). Отсоедините шланги охладительного тракта (11, 12 и 13). Отпустите комбинированные, оснащенные шайбами болты (33а) крепления шкива (33) приводного ремня. Снимите ремень привода вспомогательных агрегатов (2) Снимите шкив (33). Выверните крепежные болты и снимите сборку водяного насоса (34) с двигателя. Тщательно зачистите сопрягаемые поверхности и приготовьте новую уплотнительную прокладку (35). Установка производится в обратном порядке. В заключение проверьте систему охлаждения на наличие признаков развития утечек.

М112/113

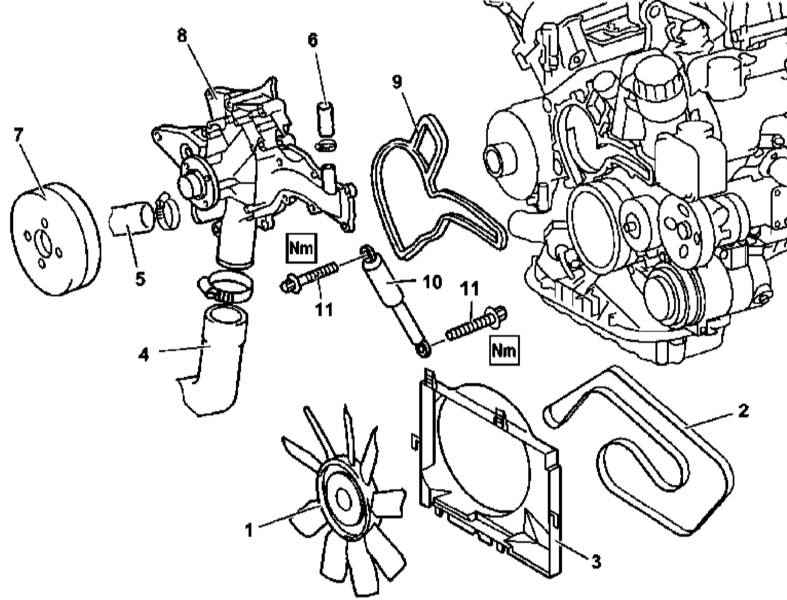

Детали установки водяного насоса двигателей серий 112 и 113

1 — Сборка крыльчатки с вязкостной муфтой 10 — Вибрационный демпфер (на рассматриваемых моделях не используется)	11 — Болты

ПОРЯДОК ВЫПОЛНЕНИЯ

Детали установки водяного насоса двигателей серий 112 и 113 показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки. Снимите панель отделки двигателя/воздухоочиститель. Снимите вентиляторную сборку (см. Раздел Снятие и установка сборки вентилятора системы охлаждения). Отсоединив нижний шланг охладительного тракта от радиатора или водяного насоса, слейте из радиатора охлаждающую жидкость. Снимите ремень привода вспомогательных агрегатов (2). Снимите натяжитель ремня привода вспомогательных агрегатов (см. Главу Двигатель). Снимите шланги охладительного тракта (4 и 5). Отсоедините шланг (6) от жидкостного теплообменника системы смазки двигателя. Снимите шкив привода водяного насоса (7). Выверните крепежные болты и снимите насосную сборку (8). Установка производится в обратном порядке, - не забудьте заменить уплотнительную прокладку (9).

Дизельные модели

М612

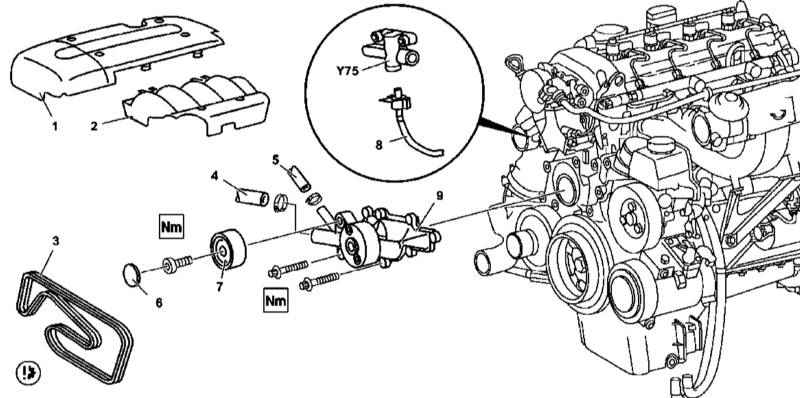

Детали установки водяного насоса двигателя серии 612

ПОРЯДОК ВЫПОЛНЕНИЯ

Детали установки водяного насоса двигателя серии 612 показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки. Опорожните систему охлаждения (см. Главу Системы питания и выпуска отработавших газов). Снимите отделочные панели (1 и 2). Снимите вентиляторную сборку (см. Раздел Снятие и установка сборки вентилятора системы охлаждения). Снимите ремень привода вспомогательных агрегатов (3). Снимите шланги охладительного тракта (4 и 5). Поддев, снимите крышку (6) направляющего ролика (7). Снимите направляющий ролик (7). Отсоедините топливную линию (8) от запорного клапана (Y75). Выверните крепежные болты и снимите сборку водяного насоса (9). Тщательно зачистите сопрягаемые поверхности и приготовьте новую уплотнительную прокладку. Установка производится в обратном порядке. В заключение проверьте систему охлаждения на наличие признаков развития утечек.

М628

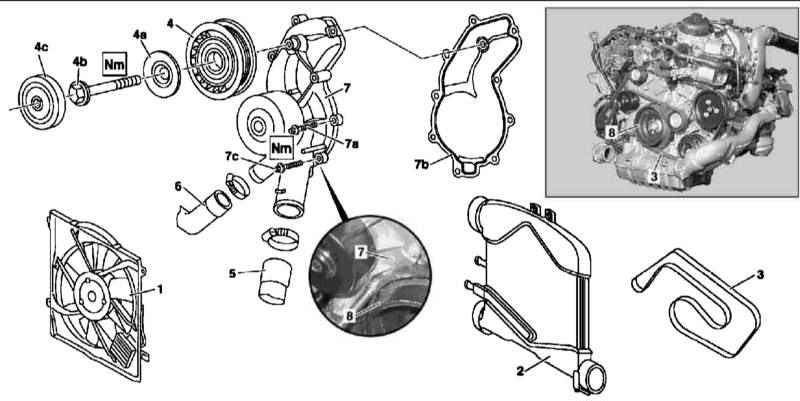

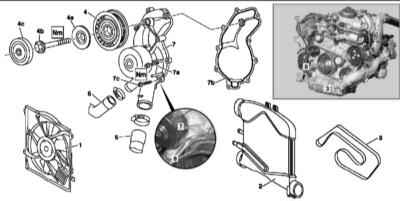

Детали установки водяного насоса двигателя серии 628

1 — Вентиляторная сборка 2 — Охладитель воздуха наддува (на рассматриваемых моделях не устанавливается) 3 — Ремень привода вспомогательных агрегатов 4 — Направляющий ролик 4а — Шайба 4b — Болт 4с — Крышка	5, 6 — Шланги охладительного тракта 7 — Водяной насос 7а — Винт 7b — Уплотнительная прокладка 7с — Болт 8 — Демпфер крутильных колебаний/шкив приводного ремня

ПОРЯДОК ВЫПОЛНЕНИЯ

Детали установки водяного насоса двигателя серии 628 показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки. Опорожните систему охлаждения (см. Главу Системы питания и выпуска отработавших газов). Снимите вентиляторную сборку (1). Снимите обводной рукав тракта наддува воздуха. Снимите направляющую трубку щупа измерения двигательного масла. Снимите ремень привода вспомогательных агрегатов. Снимите направляющий ролик (4). Отсоедините от водяного насоса (7) шланги охладительного тракта (5 и 6). Выверните крепежные винты и снимите насосную сборку. С целью обеспечения доступа к крепежному болту (7с) через проем в шкиве проверните соответствующим образом коленчатый вал в направлении нормального вращения. Установка производится в обратном порядке, - не забудьте заменить уплотнительную прокладку насоса. В заключение проверьте систему охлаждения на наличие признаков развития утечек.
