2.4. Оборудование автомобиля, расположение приборов и органов управления

Схема расположения компонентов на панели приборов

1 — Чашкодержатель
2 — Рукоятка отпускания стояночного тормоза
3 — Педаль привода стояночного тормоза
4 — Рукоятка регулировки положения рулевого колеса
5 — Регулятор корректировки положения блок-фар
6 — Переключатель активации фароочистителей (модели, оборудованные биксеноновыми фарами)
7 — Левый подрулевой переключатель (активация указателей поворотов и переключение режимов функционирования фар)

8 — Управляющий переключатель темпостата/системы переменного ограничения скорости Speedtronic
9 — Приборный щиток
10 — Выключатель аварийной сигнализации
11 — Кнопка активации звукового сигнала клаксона
12 — Замок зажигания/блокировки рулевой колонки
13 — Правый подрулевой переключатель (управление функционированием очистителей и омывателей стекол)
14 — Световой индикатор системы Parktronic (PTS)

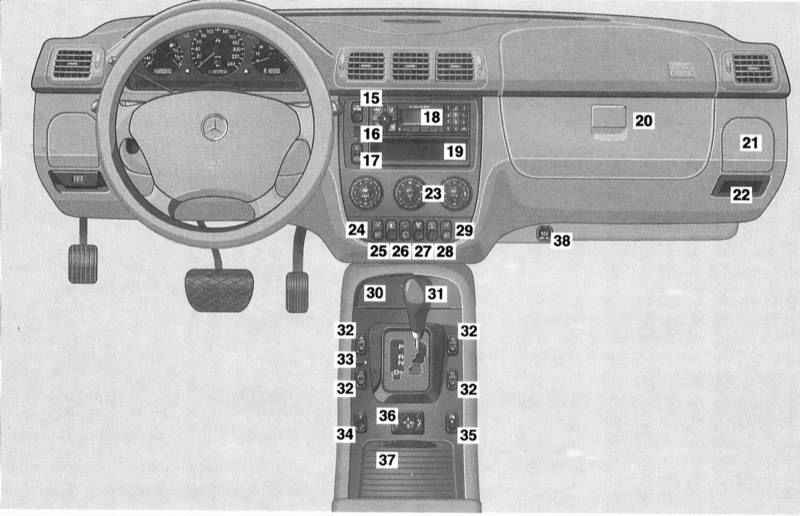

Схема расположения элементов управления на панелях центральной консоли

15 — Выключатель режима LOW RANGE (для движения в условиях бездорожья)
16 — Контрольный светодиод противоугонной сигнализации EDW
17 — Выключатель активации противотуманных фар/задних туманных фонарей
18 — Радиоприемник
19 — Вещевой отсек
20 — Главный вещевой ящик
21 — Чашкодержатель
22 — Вещевой отсек
23 — Панель управления функционированием системы кондиционирования воздуха
24 — Переключатель обогрева водительского сиденья
25 — Переключатель электропривода левого заднего поворотного бокового стекла
26 — Переключатель управления функционированием заднего стеклоочистителя

27 — Выключатель противозаносной системы (ESP)
28 — Переключатель электропривода правого заднего поворотного бокового стекла
29 — Переключатель обогрева переднего пассажирского сиденья
30 — Пепельница с прикуривателем
31 — Рычаг селектора АТ
32 — Переключатели управления функционированием электропривода четырех дверных стеклоподъемников
33 — Клавиша блокировки управления функционированием электропривода стеклоподъемников задних дверей с индивидуальных переключателей
34 — Переключатель единого замка
35 — Выключатель системы Parktronic (PTS)
36 — Панель управления функционированием электропривода регулировки дверных зеркал заднего вида
37 — Отсек с чашкодержателями
38 — Розетка электропитания

Схема расположения элементов управления на панели приборов и центральной консоли представлена на иллюстрациях.
