10.2.3. Снятие и установка промежуточного подшипника заднего коленчатого вала Детали установки промежуточного подшипника заднего карданного вала показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
|

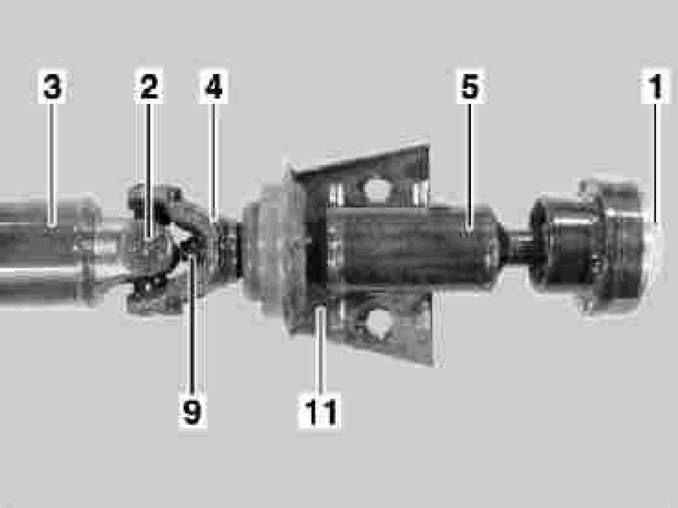

Детали установки промежуточного подшипника заднего карданного вала
|
|
Детали установки промежуточного подшипника заднего карданного вала
|
|
Детали установки промежуточного подшипника заднего карданного вала
|
Снятие
|
|
- Снимите карданный вал (см. Раздел
Снятие и установка заднего карданного вала) и перенесите его на верстак, - постарайтесь не повредить передний фланец (1).
- Уложив вал прямолинейно, пометьте относительные установочные положения карданного сочленения (2) задней секции вала (3), соединительного рычага (4) и передней секции вала (5).

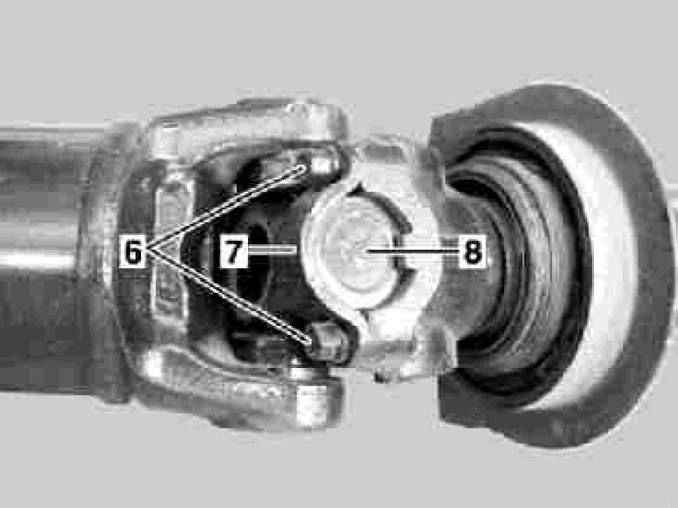

- Выверните четыре болта (6) и снимите два хомута (7) переднего карданного сочленения.
- Отделите заднюю секцию вала (3) от соединительного рычага (4), - постарайтесь не выронить шарнирные чашки (8).
- Отпустите стяжную гайку (9) и снимите регулировочную шайбу.

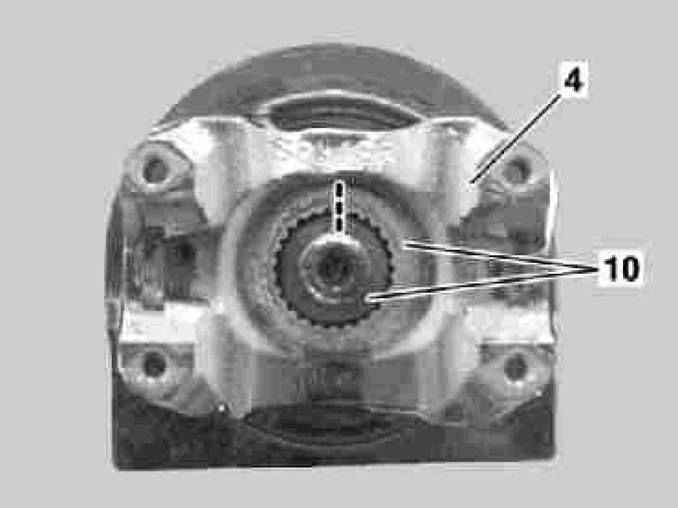

- Пометьте положение соединительного рычага (4) относительно внутреннего клиновидного шлицевого сочленения.
- Снимите со сборки вала рычаг (4) и сборку промежуточного подшипника (11), - в последнем случае воспользуйтесь двухзахватным съемником, постарайтесь не повредить передний фланец (1).
|
|
Установка
|
|
- Посадите промежуточный подшипник (11) на переднюю секцию вала (5) крепежными отверстиями вперед.
- Проследив за правильностью совмещения нанесенных в процессе демонтажа посадочных меток (см. параграф 6 выше), посадите на переднюю секцию вала (5) соединительный рычаг (4).
- Установите регулировочную шайбу и наверните гайку (9).
- Предварительно тщательно зачистив сопрягаемые поверхности, заправьте карданное сочленение (2) в соединительный рычаг (4), проследите за правильностью ввода компонентов в зацепление, затем добейтесь правильного совмещения нанесенных в процессе демонтажа (см. параграф 2 выше) установочных меток.
- Установите сборку вала на свое штатное место (см. Раздел
Снятие и установка заднего карданного вала).
|
|
|
