10.2.2. Снятие и установка заднего карданного вала

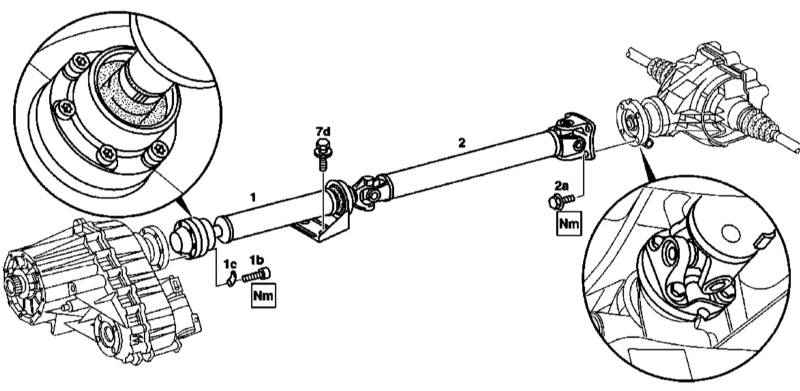

Детали установки двухсекционного заднего карданного вала

ПОРЯДОК ВЫПОЛНЕНИЯ

Самоконтрящиеся болты и регулировочные шайбы подлежат замене в обязательном порядке! Детали установки двухсекционного заднего карданного вала показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки. Выверните самоконтрящиеся болты (1b) крепления передней секции (1) заднего карданного вала к выходному фланцу раздаточной коробки, снимите регулировочные шайбы (1с). Выверните самоконтрящиеся болты (2а) крепления задней секции (2) карданного вала к ведущему фланцу заднего дифференциала. Выверните винты (7d) крепления промежуточного подшипника сборки карданного вала к балке рамы. Аккуратно опустите сборку вала, подайте ее назад и извлеките из-под автомобиля. Оцените степень износа шарнира равных угловых скоростей (ШРУС) на переднем конце вала, карданных шарниров и промежуточного подшипника, в случае необходимости замените вал в сборе. В случае необходимости снимите промежуточный подшипник (см. Раздел Снятие и установка промежуточного подшипника заднего коленчатого вала). Установка производится в обратном порядке, - тщательно зачистите поверхности сопряжения, постарайтесь не допустить деформации подшипниковой сборки.
