12.13.8. Снятие замка двери

ПОСЛЕДОВАТЕЛЬНОСТЬ РАБОТ

1. Снимите обивку двери.

2. Снимите изолирующую пленку с корпуса двери.

3. Снимите внешнюю ручку двери.

4. Опустите стекло.

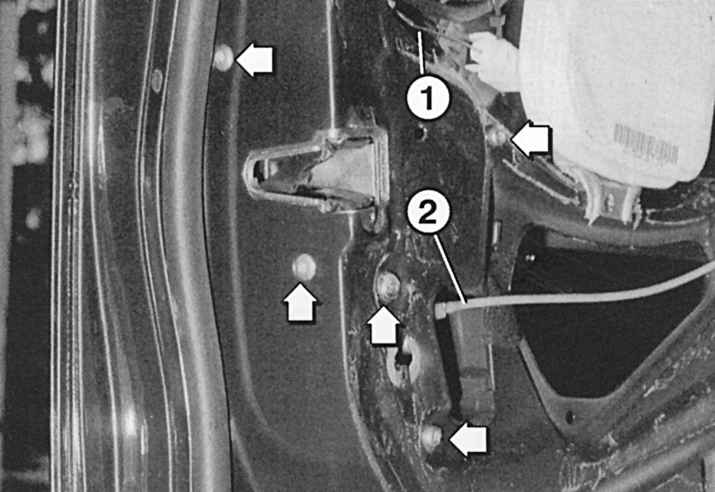

Рис. 11.32. Болты крепления замка двери (стрелки): 1 – привод рычага открывания дверного замка; 2 – вакуумный шланг центральной блокировки, подключенный к механизму замка

5. Отсоедините привод 1 (рис. 11.32) внутреннего рычага открывания дверного замка.

6. Снимите с замка вакуумный шланг 2 центральной блокировки.

7. При необходимости отверните крышку замка.

8. Выверните болты TORX со стороны торца и корпуса двери.

9. Выньте замок из отверстия.

10. При последующей сборке сначала затягивайте болт со стороны торца двери.
