12.5. Снятие эмблемы «Mercedes»

ПОСЛЕДОВАТЕЛЬНОСТЬ РАБОТ

1. Эмблема «Mercedes» демонтируется вместе с опорой при открытом капоте.

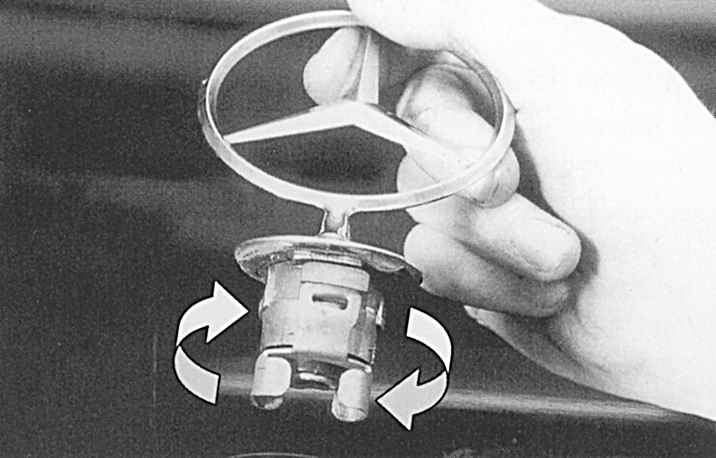

Рис. 11.8. Снятие эмблемы «Mercedes»

2. Большими плоскогубцами возьмитесь за фиксирующий кулак, потяните вниз и поверните на 90°. Концы кулака введите в предусмотренные пазы в основании эмблемы (рис. 11.8).

3. Выньте эмблему снаружи.

4. При установке сожмите фиксирующую скобу.
