12.13.5. Снятие обивки двери

ПОСЛЕДОВАТЕЛЬНОСТЬ РАБОТ

1. Опустите стекло.

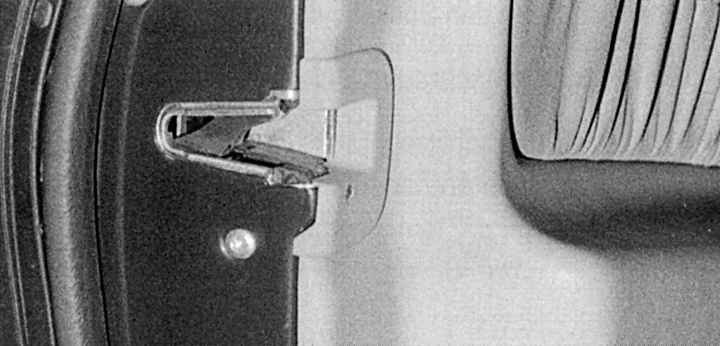

Рис. 11.27. Снятие облицовки замка

2. Выверните болт крепления облицовки замка и снимите облицовку вниз (рис. 11.27).

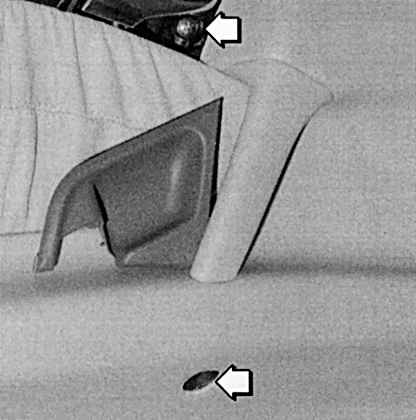

Рис. 11.28. Стрелками показаны болты крепления ручки открывания двери и подлокотника

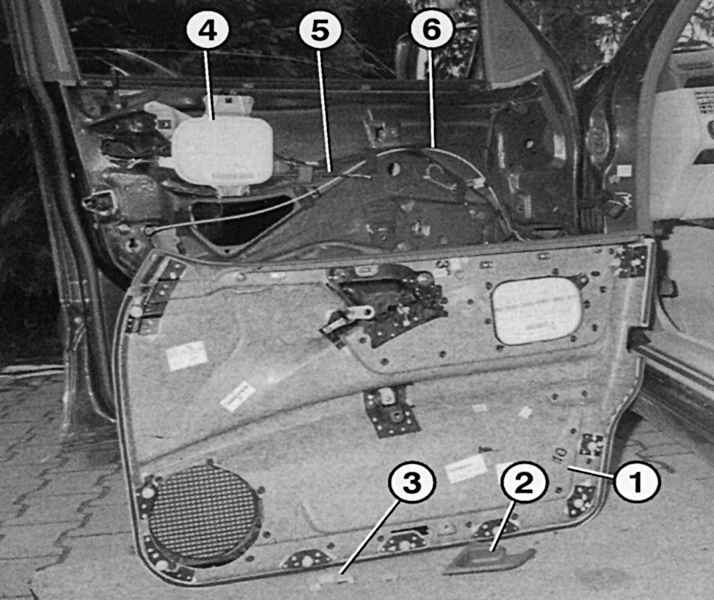

Рис. 11.29. Передняя дверь со снятой обивкой — изолирующая пленка уже снята: 1 – обивка двери с фиксаторами, решеткой динамика и ручкой открывания двери изнутри; 2 – чашка ручки открывания двери; 3 – облицовка замка двери; 4 – боковая подушка безопасности; 5 – тяга привода открывания двери; 6 – вакуумный шланг системы центральной блокировки

3. Широким подходящим инструментом подденьте чашку 2 (рис. 11.29) ручки открывания двери (рис. 11.28). Инструмент установите сверху.

4. Выверните два болта чашки.

5. Выньте заглушку винта под подлокотником, затем выверните винт с крестовым шлицем.

6. Подходящим предметом осторожно отожмите обивку 1 двери по периметру. По возможности располагайте инструмент ближе к фиксаторам.

7. Вверху у уплотнительной рейки проема стекла нажмите обивку вверх.

8. Снимите обивку.

9. Снимите облицовку 3 механизма замка и выньте механизм.

10. При необходимости отсоедините контакты электропроводки.

ПРАКТИЧЕСКИЕ СОВЕТЫ При повреждении обивки двери Если изолирующая пленка за обивкой двери повреждена, ее необходимо заменить. В противном случае обивка будет намокать и размягчаться. Внешняя и внутренняя уплотнительные рейки проема стекла двери зафиксированы жестяными скобами

.
