12.3. Регулировка капота

Перед установкой нового капота необходимо переставить некоторые элементы со старого. В первую очередь это касается резиновых буферов. В закрытом положении зазор между капотом и передними крыльями, а также между обтекателем под ветровым стеклом должен быть равномерным и составлять около 5 мм. Края капота по высоте должны находиться на одном уровне с верхними кромками крыльев.

ПОСЛЕДОВАТЕЛЬНОСТЬ РАБОТ

1. Для регулировки установки по длине ослабьте момент затяжки болтов крепления капота к петлям.

2. Сдвиньте капот в нужную сторону. Чтобы не поцарапать окрашенные поверхности, подложите ткань под углы капота со стороны ветрового стекла.

3. Боковая регулировка осуществляется посредством осторожного подгибания петель.

4. Если это не помогает, откорректируйте монтаж капота.

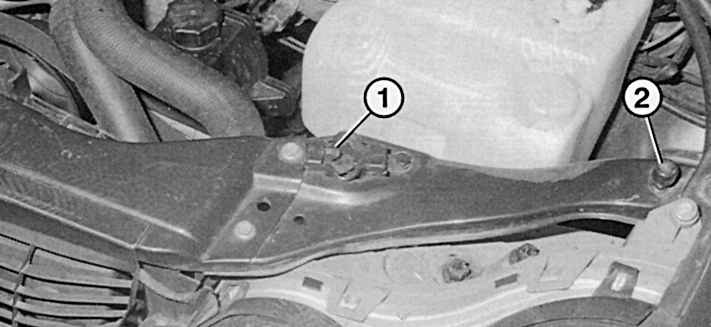

Рис. 11.3. Фиксатор (1) на поперечине и скоба замка на капоте должны при закрытии четко входить друг в друга. Для регулировки установки капота по высоте вращайте болты (2) крепления резиновых буферов в соответствующую сторону. Для проверки зазора используйте подходящую пластичную массу (пластилин, замазка)

5. Для регулировки установки по высоте заверните или отверните резиновые буфера 2 (рис. 11.3) на передней поперечине, чтобы края капота находились на одном уровне с верхними кромками крыльев.

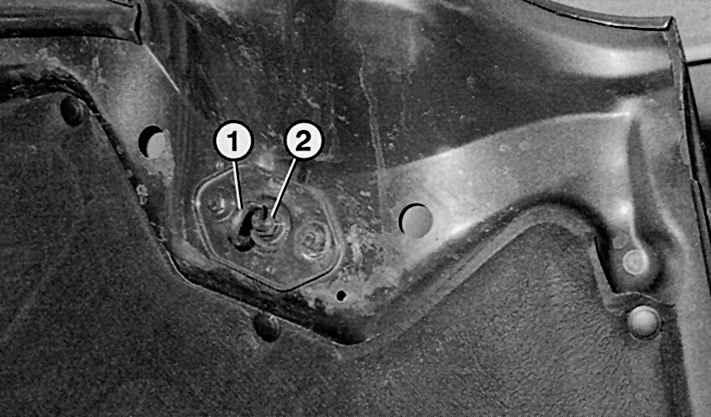

Рис. 11.4. Для регулировки скобы (1) замка на капоте ослабьте момент затяжки контргайки (2) и вращайте скобу в нужную сторону

6. Если фиксаторы замка не входят четко в скобы капота или открывание капота заметно затруднено, отрегулируйте скобы по высоте. Для этого ослабьте момент затяжки контргайки 2 (рис. 11.4) и вращайте скобы в нужную сторону, добиваясь необходимой установки.
