8.1.6. Воздушный фильтр
БЕНЗИНОВЫЙ ДВИГАТЕЛЬ
Снятие
| ПОРЯДОК ВЫПОЛНЕНИЯ |

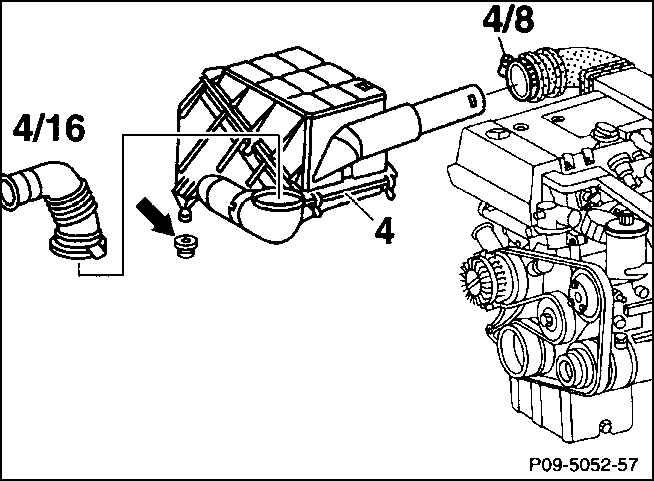

| 1. Двигатель объемом 1,8 и 2,0 л: ослабьте
хомут (4/8) и снимите с воздушного фильтра (4) воздушный шланг. |
| 2. Двигатели объемом 2,2 и 2,8 л: снимите с
воздушного фильтра (4) расходомер вместе с воздушным шлангом, предварительно
открыв хомут крепления на патрубке воздушного фильтра. Проверьте на
отсутствие повреждений уплотнительное кольцо круглого сечения. |
| 3. Снимите впускной трубопровод (4/16). |
| 4. Вытяните воздушный фильтр из резиновых опор
(стрелка) и снимите его. |
|
Установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Воздушный фильтр с удерживающими выступами
вставьте в резиновые опоры (стрелки). Насадите впускной трубопровод
(4/16). |
| 2. Двигатели объемом 1,8 и 2,0 л: насадите
на воздушный фильтр воздушный шланг и зафиксируйте его хомутом. |
| 3. Двигатели объемом 2,2 и 2,8 л: вставьте
расходомер с уплотнительным кольцом круглого сечения и зафиксируйте
его хомутом крепления. |
|

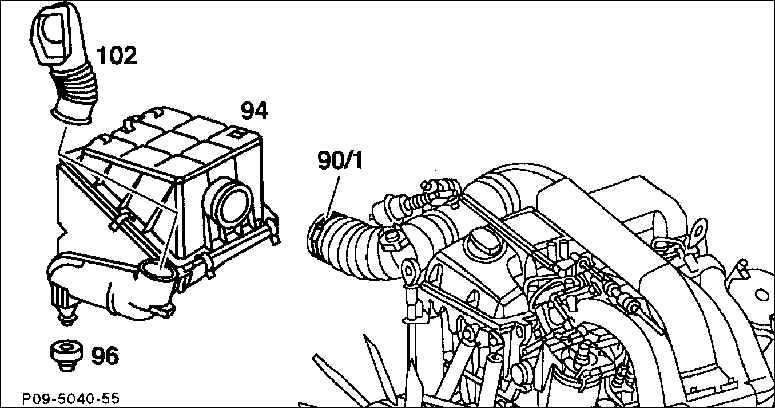

ДИЗЕЛЬНЫЙ ДВИГАТЕЛЬ
Снятие
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Снимите пружину зажима со шланга, идущего
от компенсационного бачка с охлаждающей жидкостью к воздушному фильтру. |
| 2. Снимите воздушный шланг с воздушного фильтра,
предварительно ослабив и сдвинув назад хомут. |
| 3. Снимите всасывающий воздухозаборник. |
| 4. Извлеките из резиновых опор воздушный фильтр
и снимите его. |
|
Установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Вставьте в резиновые опоры воздушный фильтр
вместе с направляющими штифтами. |
| 2. Насадите всасывающий воздухозаборник. |
| 3. Надвиньте на воздушный фильтр воздушный
шланг, идущий от компенсационного бачка с охлаждающей жидкостью к
воздушному фильтру. |
|
|
|
