12.22.1. Элементы центрального замкаЭлементы центрального замка передних и задних дверей навешены непосредственно
на замки дверей и прикручены к ним винтами. В регулировке управляющего стержня
нет необходимости.

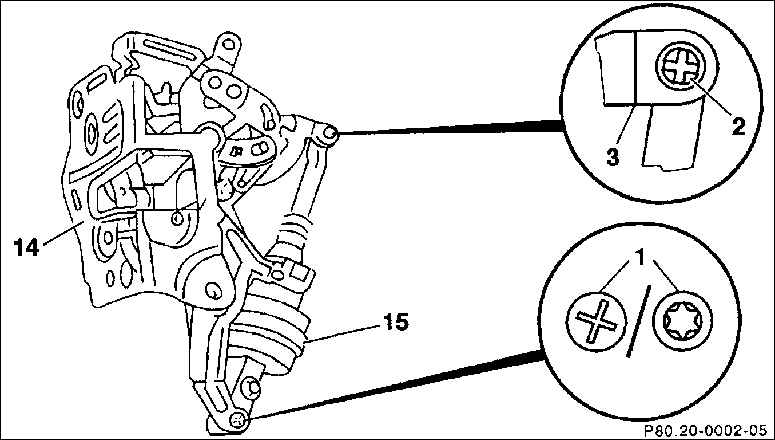

Элемент двери
|
|
1. Винт (с крестообразным шлицем или потайной головкой)
2. Управляющий стержень
|
3. Стопорный рычаг
14. Дверной замок
15. Элемент центрального замка |
Снятие
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Снимите дверной замок. |
| 2. Выкрутите винт (1). |
| 3. Отсоедините управляющий стержень (2) от
стопорного рычага (3). |
| 4. Отсоедините элемент (15) от дверного замка.
В случае необходимости, проверьте функционирование элемента (работа
в ремонтной мастерской). |
|
Установка
Установка производится в последовательности, обратной снятию.

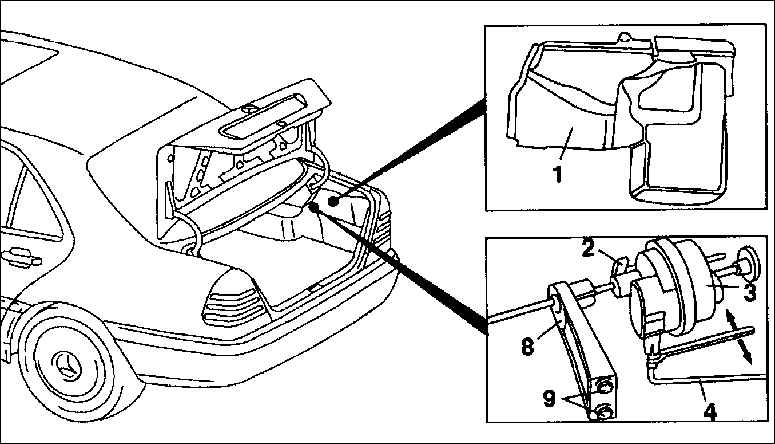

Элемент крышки топливного бака
|
|
1. Обшивка
2. Язычок крепления
3. Элемент центрального замка |
4. Пневматический трубопровод
8. Держатель
9. Болты |
Снятие
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Снимите обшивку багажного отделения (1). |
| 2. Отожмите пневмопровод (4) 7 мм ключом. |
| 3. Ослабьте болты (9). |
| 4. Отсоедините элемент крышки топливного бака
(3) с держателем (8) от опорной распорки. |
| 5. Нажмите на язычок крепления (2) и снимите
держатель (8). |
| 6. В случае необходимости проверьте функционирование
элемента (работа в ремонтной мастерской). |
|
Установка
Установка производится в последовательности, обратной снятию.
|
