12.3. Задняя дверьСнятие
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Полностью опустите вниз дверное
стекло. |
 |

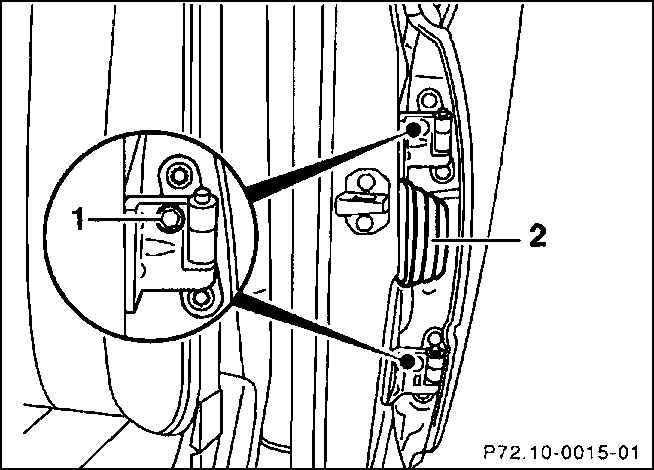

2. Откройте переднюю дверь и
при закрытой задней двери отвинтите шарнирные болты (1). |
 |

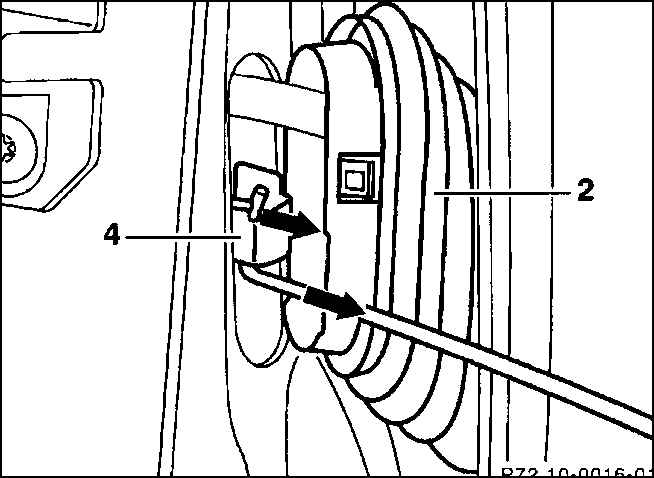

3. Защитный рукав (2) отожмите
от дверной стойки пластмассовым ключом (отсоединить пружинные зажимы).
|
| 4. Стопор (4) четырехгранного штеккерного
соединения вытяните подходящим крючком. |
| 5. Откройте заднюю дверь. |
 |

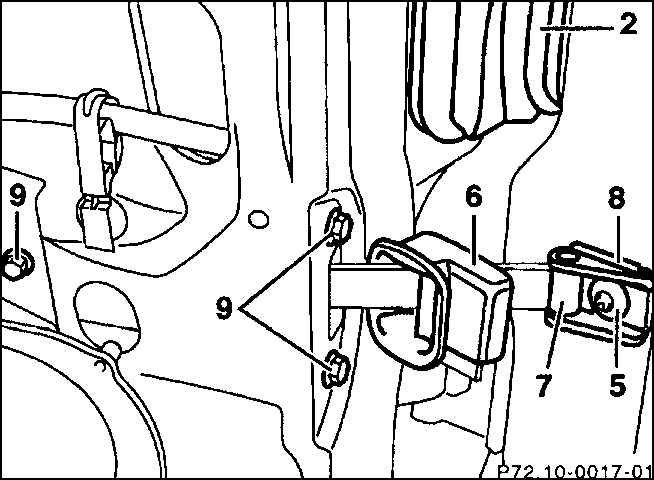

6. Снимите уплотнительную прокладку (6) дверного
тормоза и выкрутите винт (5). |
| 7. Извлеките дверь вверх из шарниров
вдвоем с помощником. Одновременно отсоедините штеккерное соединение
от стойки двери, стараясь не повредить лаковое покрытие. |
|
Установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Вставьте дверь сверху в шарниры, при этом
подключите штеккерное соединение и защелкните стопор (4), надавив
на него.
|
| 2. Закрепите в пружинных зажимах защитный рукав
(2). |
| 3. Привинтите дверной тормоз болтом (5) к дверной
стойке с моментом 25 Н.м. |
| 4. Установите покрытие (6). |
| 5. При необходимости отрегулируйте дверь, затем
завинтите шарнирные болты (1) с моментом 35 Н.м.
|
|
|
|
