2.5.2.2. Датчик положения распредвала (СКР)

Для определения положения коленчатого вала датчик положения коленвала обнаруживает импульсные сигналы от задающего колеса.

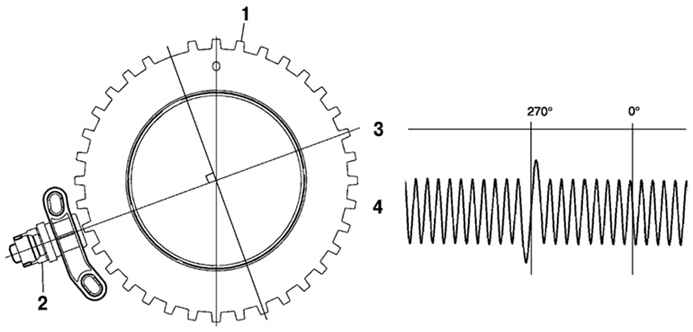

Рис. 2.229. Форма волны выходного сигнала датчика положения коленвала: 1 – задающий диск коленчатого вала; 2 – датчик положения коленвала; 3 – угол поворота коленчатого вала; 4 – выходной сигнал датчика положения коленвала

Форма волны выходного сигнала датчика положения коленвала показана на рисунке 2.229.
