2.5.2.10. Управление электрическим вентилятором

Блок PCM включает реле вентилятора системы охлаждения, №1 и №2 (с системой кондиционирования воздуха), за исключением следующих условий:

– температура охлаждающей жидкости – ниже 100 °C;

– система кондиционирования воздуха выключена (с системой кондиционирования воздуха).

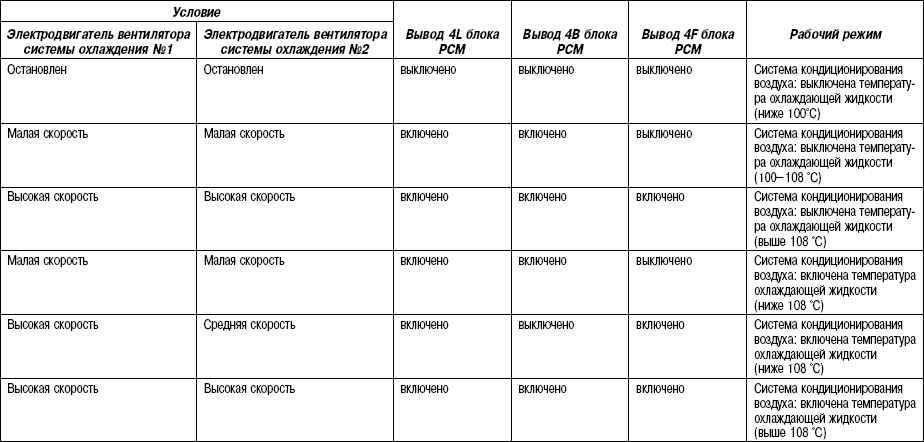

Таблица 2.28 Управление электрическим вентилятором двигателей L8, LF (горячая область) и двигателя L3
