18.4. Расположение реле

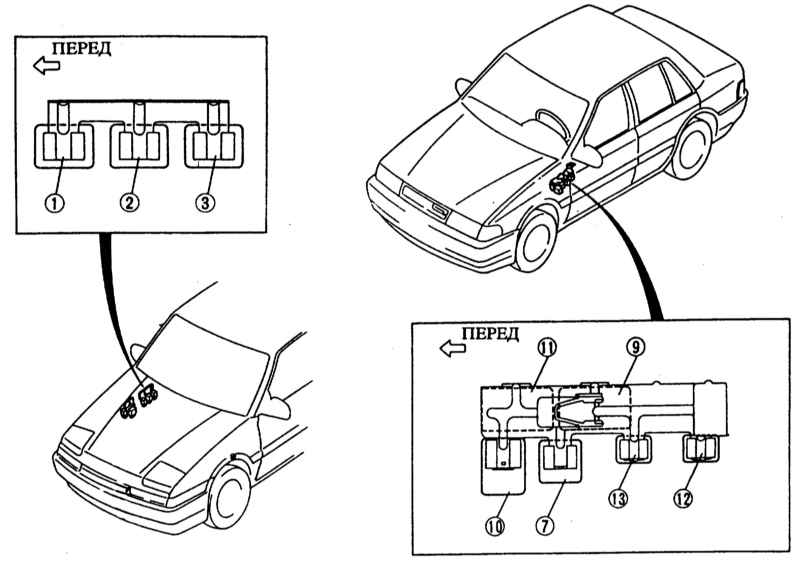

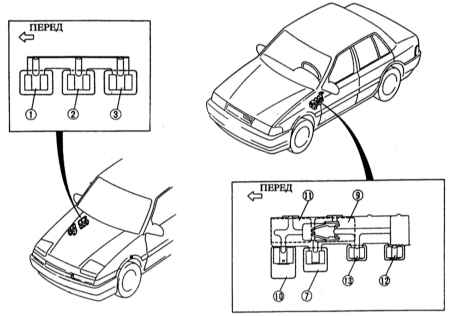

1 — реле времени обогревателя заднего стекла 2 — реле обогревателя заднего стекла 3 — реле убирающихся фар (хэтчбек) 7 — не занято	9 — прерыватель сигналов поворота 10 — реле времени запирания дверей 11 — проверочное реле стоп-сигналов 12 — реле звукового сигнала 13 — реле подогрева сидений

Количество схем

Из-за большого объема не могут быть приведены все схемы. Приведена подборка самых важных электрических схем.
