7.3.5. Снятие и установка лампы фары

Отсоедините отрицательный провод от аккумуляторной батареи.

Отсоедините переднюю комбинированную фару.

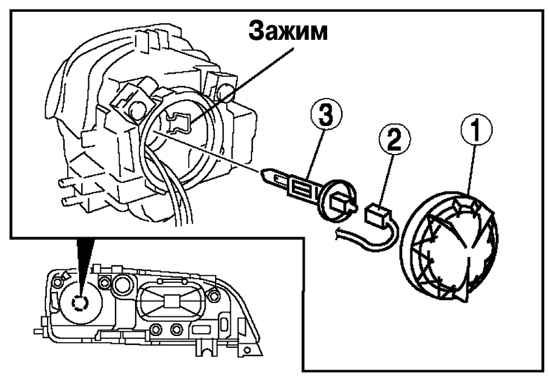

Рис. 7.27. Порядок снятия компонентов фары: 1 – крышка; 2 – разъем; 3 – лампа фары

Снимите в порядке, указанном на рисунке 7.27.

Освободите проволочный зажим лампы, чтобы снять лампу фары.

Установите в порядке, обратном снятию.

ВНИМАНИЕ

Во время работы галогенная лампа нагревается до чрезвычайно высокой температуры. Если поверхность лампы грязная, то лампа будет перегреваться, и срок ее службы сократится. При замене лампы держите ее за металлический цоколь, а не за колбу.
