7.3.14. Снятие и установка дополнительного сигнала торможения на заднем спойлере

Отсоедините отрицательный провод от аккумуляторной батареи.
Снимите задний спойлер.

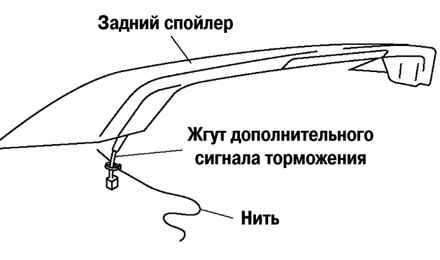

Схема установки нити
Рис. 7.40. Схема установки нити


Привяжите нить к концу разъема дополнительного сигнала торможения так, чтобы разъем можно было легко вытянуть через задний спойлер при установке (рис. 7.40).

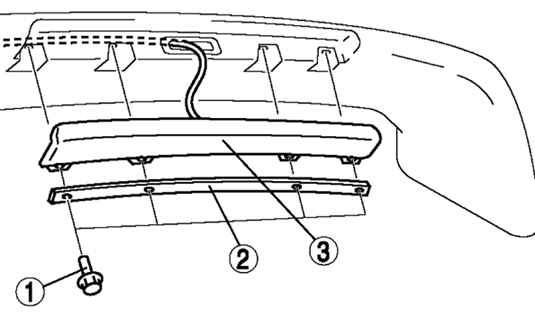

Компоненты дополнительного сигнала торможения на заднем спойлере
Рис. 7.41. Компоненты дополнительного сигнала торможения на заднем спойлере: 1 – болт; 2 – крышка; 3 – дополнительный сигнал торможения


Снимите в порядке, указанном на рисунке 7.41.
Установите в порядке, обратном снятию.
