7.3.17. Снятие и установка лампы освещения пепельницы

Отсоедините отрицательный провод от аккумуляторной батареи.

Снимите панель чехла.

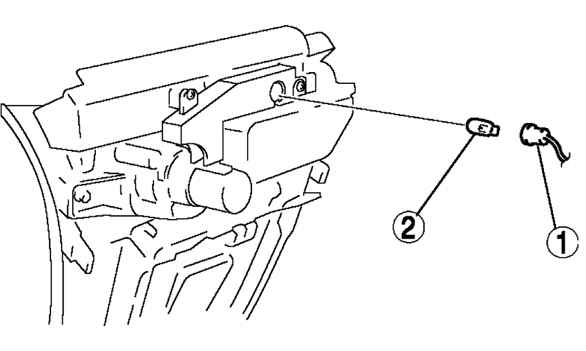

Рис. 7.48. Порядок снятия лампы освещения пепельницы: 1 – патрон лампы; 2 – лампа освещения пепельницы

Снимите в порядке, указанном на рисунке 7.48.

Установите в порядке, обратном снятию.
