7.3.15. Снятие и установка переднего фонаря освещения салона

Проверка переднего фонаря освещения салона

Отсоедините отрицательный провод от аккумуляторной батареи.

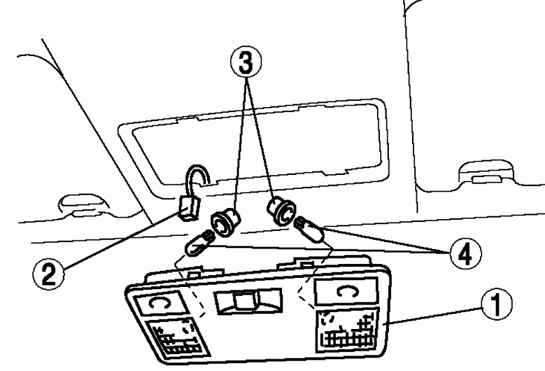

Рис. 7.42. Компоненты переднего фонаря освещения салона: 1 – передний фонарь; 2 – разъем; 3 – патрон лампы; 4 – лампа фонаря

Снимите в порядке, указанном на рисунке 7.42.

Вставьте обернутую лентой отвертку с плоским шлицем в зазор между обивкой и фонарем.

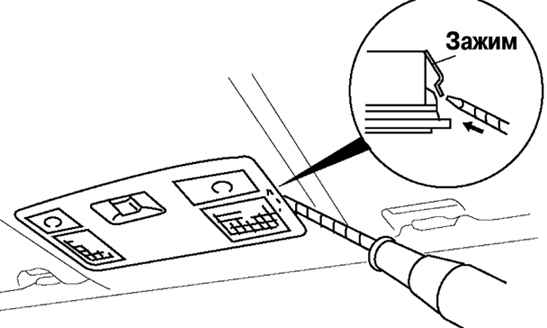

Рис. 7.43. Освобождение зажимов крепления фонаря

Нажмите на крюки, чтобы снять фонарь (рис. 7.43).
