6.2.6.2. Установка

Установите новую ось шарнира, совместив отверстия в вилке усилителя тормозов и педали тормоза.

Проверка установки оси шарнира

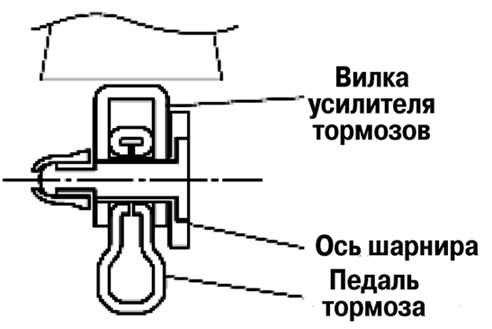

Рис. 6.20. Проверка установки оси шарнира


Убедитесь в том, что ось шарнира касается вилки усилителя тормозов полностью (рис. 6.20).
Проверьте педаль тормоза.
При полностью отпущенной педали тормоза, вставьте новый выключатель сигналов торможения в отверстие на педали тормоза.

Поворачивание выключателя сигналов торможения на 45°

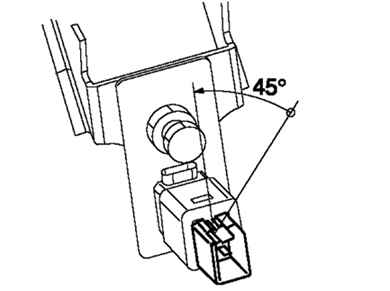

Рис. 6.21. Поворачивание выключателя сигналов торможения на 45°


Закрепите выключатель сигналов торможения, повернув его против часовой стрелки на 45° (рис. 6.21).

ПРИМЕЧАНИЕ
Регулировка зазора болта ограничителя и ограничителя педали после того, как выключатель сигналов торможения надежно заблокирован, не требуется.
