6.2.16.4. Проверка формы сигнала

Установите автомобиль на горизонтальной поверхности, поднимите на домкрате и опустите на опоры.

Отсоедините разъем датчика скорости колеса антиблокировочной системы тормозов.

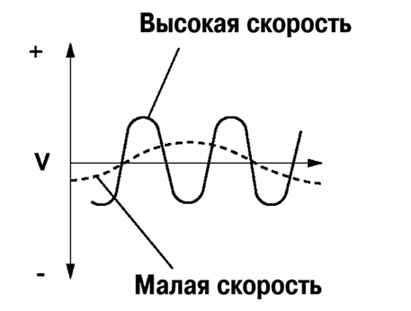

Рис. 6.60. Диаграмма проверки формы сигнала

Используя осциллограф, проверьте форму сигнала напряжения на наличие искажений и шума при вращении каждого колеса (рис. 6.60).

Если есть искажения или шум, проверьте ротор датчика антиблокировочной системы тормозов.
